今天想跟大家分享一下这种蛇形机器人的内部构造，希望能对大家拓展机器人的设计思路有帮助。

这款机器人里并没有太多的电子器件

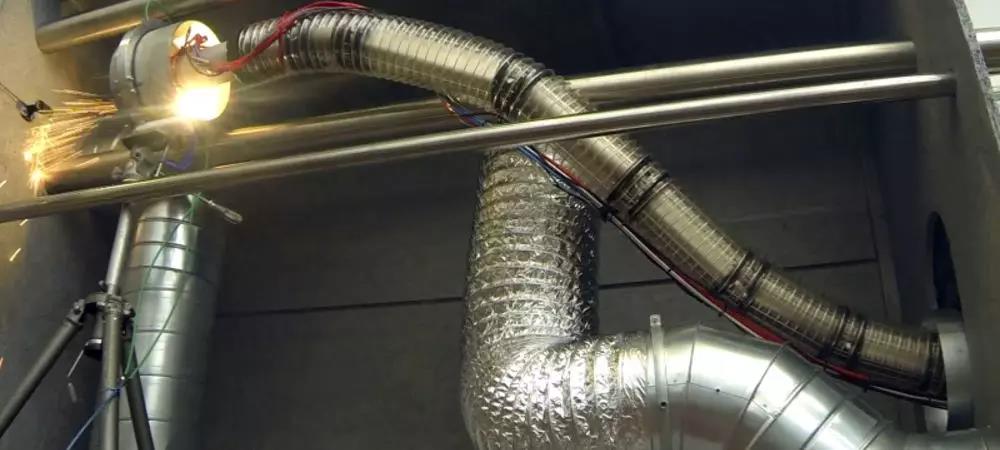

这是一个非常早期的"蛇臂"机器人，由英国OC机器人公司设计和制造。它被用在2004年一个核电站的维修项目中，从那以后一直被储存着，最近它被决定拆除，在这个过程中拍了一些照片，就是大家看到的这些。

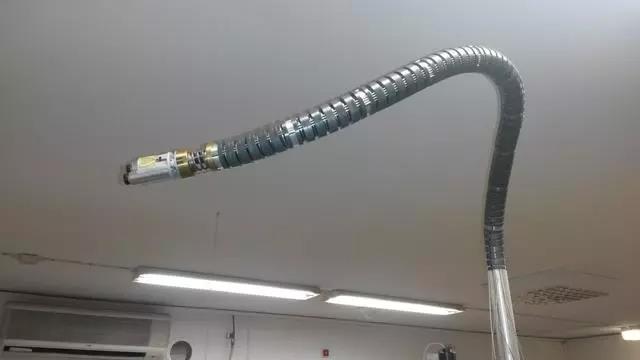

基本上，它是一堆柔性的关节，这里一共有11个，形成"蛇"的形态——也有点像人类的脊椎。然后，三根不锈钢缆绳被固定在这11节的每一节的"末端"，通过滑轮系统穿过前面的每一节，最后会固定到一组执行器上。通过收/放钢丝绳可以控制蛇的"曲率"变化。

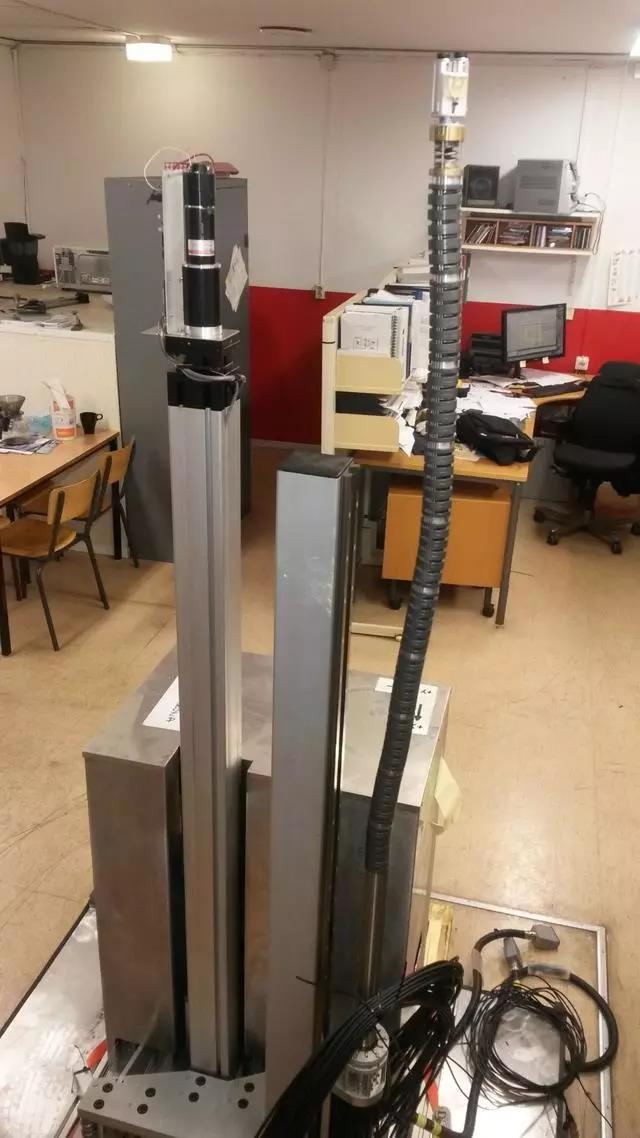

"蛇"被放置在了杆子的顶部，杆与一个垂直的滑道相连，你可以手动调整高度，这主要是为了降低运输和储存的整体高度而设计的。

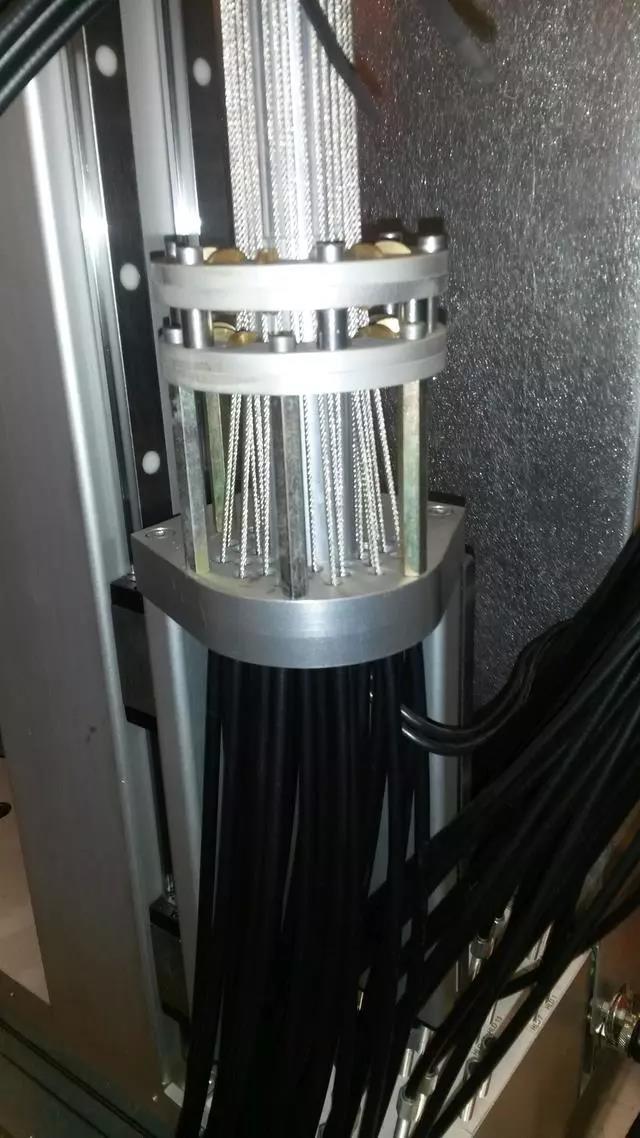

当所有电缆的另一端进入机器底部时……

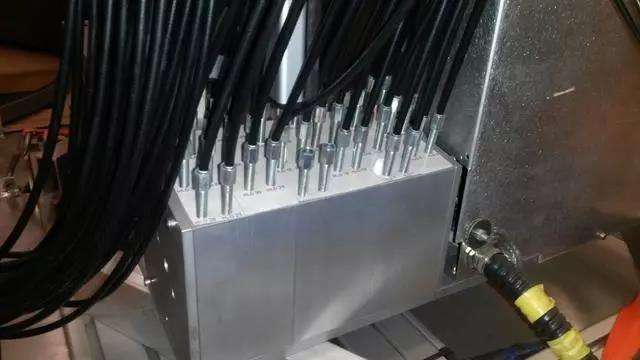

并且是分布布置的……

一直延伸到一排执行机构:

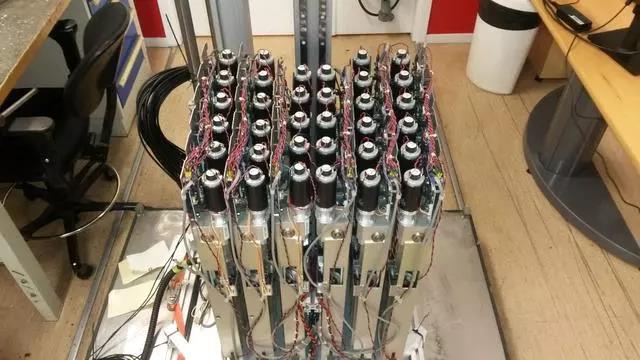

打开盖子会看到所有的驱动器，每个驱动器都有专用的伺服控制器:

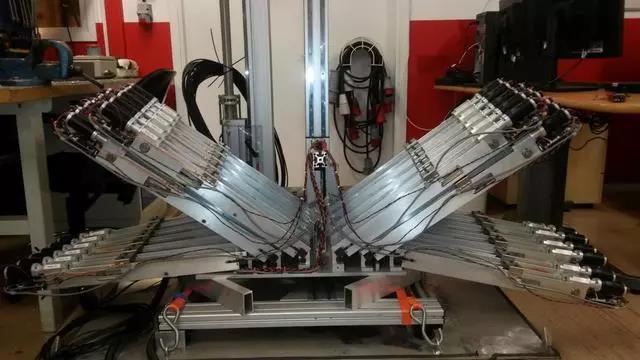

每个执行器都是铰链的方式固定在基座上，电缆进入驱动器内。这样使得执行机构可以折叠起来:

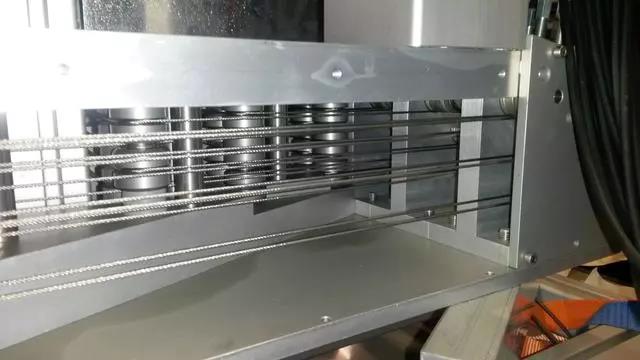

在这，我们可以看到电缆实际来自于左手边的蛇形机器人，并分成两列驱动器。注意看钢丝绳如何通过轴最后到惰轮:

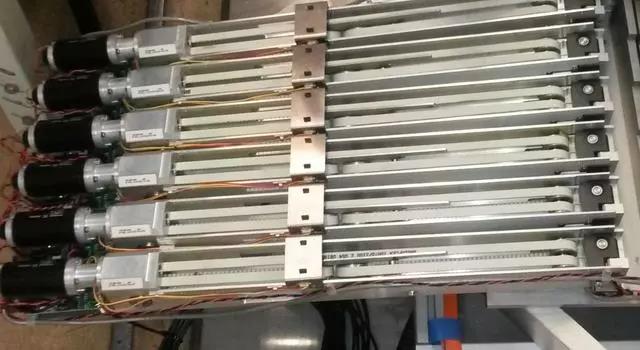

这些驱动器真的设计的很精巧。看着这些实物，还是花了几分钟来弄清楚它们是如何工作的。马达采用的MAXON RE40, 150W驱动一个14:1的蜗轮蜗杆减速器，牢牢地附着在蜗轮的输出轴上的是两个带轮。

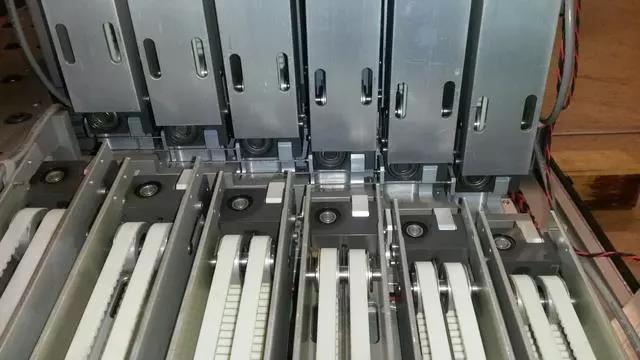

2100mm长的环形AT5带通过执行机构运行，并与"穿梭滑块"相连，通过滑轮的排列提供了进一步的2:1的减速比。沿着传送带在致动器内部的路径，它看起来就像"穿梭滑块"永远不会移动，似乎就好像传送带只会"循环"在致动器内部，而不会实际拉动"穿梭滑块"向任何一个方向。

最巧妙的地方也是让"穿梭滑块"真正移动的地方，是蜗轮输出的两个驱动带轮中的一个比另一个多出一颗牙齿。这使得每转一圈，皮带传动进给的一侧比另一侧多出5mm的皮带，因为皮带轮的比例是2:1，所以使"梭子"移动2.5mm。总而言之，它需要28转才能移动"航天飞机"5毫米。

我以前见过一些皮带驱动的线性驱动器，但没有像这样的。每个驱动器有自己的伺服驱动器，也自定义设计的应用程序。驱动器的电源电压是48V DC，它们通过CAN总线连接到控制系统。

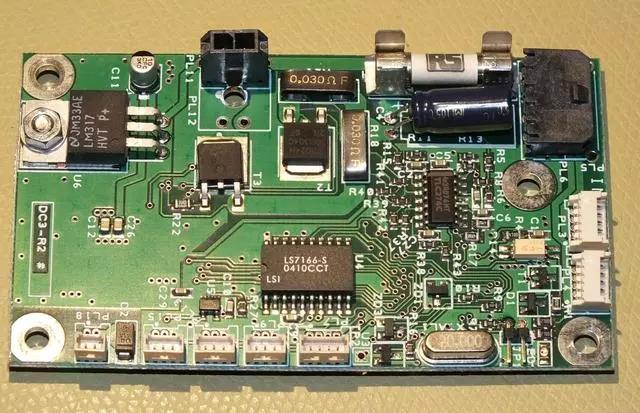

这个就没什么特别的了。电源在右上角，保险丝，39uF。T2/T3是h桥的两个低侧开关，每个脚的低侧有30mOhm电流感应电阻。LS7166-S 24位正交计数器处理编码器。

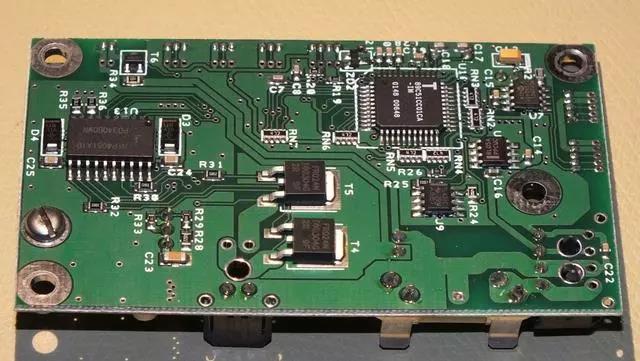

板子的另一侧，89C51CC01自带CAN控制器，MCP2551 CAN转换开关，78L05调节器，TL431基准，桥的两个顶部侧面开关和HIP4081A桥驱动IC。还有另一个大盒子，里面有一个1.1kW的48VDC开关电源，一个24VDC辅助电源，安全继电器，接触器等。

用户界面是标准Windows XP PC，通过以太网与"工业PC"的PC104堆栈通信。"工业PC"然后处理can总线和一些离散的I/O信号。

该机器人由bog标准手柄控制器控制。你操纵蛇的"头"，而蛇的身体随你移动（当然是在一定范围内）。移动的路径已被记录，因此您可以轻松地回放该路径。
