HDPE 卫浴排水弯管材质研究

作者：连荣炳

HDPE 是一种结晶度高、应用范围很广泛的热塑性塑料，目前大部分用于制作管材和管件制品，具有重量轻、耐化学腐蚀性好、低温抗冲击性好、耐磨性好、管壁光滑、水流阻力小、安装多样且方便等优点。与 PVC 管、PP 管比较，HDPE 管具有耐冲击、不易脆化，在 － 40℃ 低温环境下，仍能保持韧性和挠曲性，是一种很有竞争力的管材品种，已成为目前第二大塑料管材品种。

HDPE 耐环境应力开裂性能( ESCＲ) 差，在一定程度上限制了其应用［1］。卫浴行业的入墙水箱系列产品均有用到 HDPE排水弯管，如果 HDPE 弯管开裂，就会出现漏水，损坏墙体，给用户带来生活不变甚至财产损失。

HDPE 本身对环境应力开裂的敏感性，与其性质和结构是相关的，如结晶颗粒大小、结晶缺陷、无定形区的微空穴，以及分子链支化度、分子量长短及其分布等因素均会有相关的。本文通过改变 HDPE 的结晶形态、晶格结构、分子链支化度和分子链缠绕等方法，改善 HDPE 弯管的抗应力开裂性能，使其性能和强度符合排水弯管的使用要求。

1 实验部分

1.1 主要原料

HDPE M80064 注塑级 MI = 8 g /10min，沙特基础化工有限公司; HDPE 5502 吹塑级 MI = 0． 35 g /10min，韩国大林有限公司; 成 核 剂 HPN210M，美林肯中国有限公司; LLDPE DFDA7042，福炼石化有限公司; EVA 7350M，台塑塑胶工业有限公司; POE 8003，DOW 化学中国有限公司; PE 蜡 CH － A，厦门健佳工贸有限公司; 任基酚聚氧乙烯醚 TX － 10，市售。

1.2 仪器与设备

双螺杆挤出机 AK36，南京科亚化工成套装备有限公司; 注塑机 EC100S，日本东芝机械有限公司; 电热鼓风干燥箱 TSD －9，统益塑料机械制造有限公司; 高速立式搅拌机 SHＲ － 50A，江苏格兰机械有限公司; 微机控制电子万能试验机 WDW － 20C，上海华龙测试仪器有限公司; 悬臂梁冲击试验机 XJU － 55，承德金建检测仪器有限公司; 熔融指数测试仪器 XNＲ － 400，承德金建检测仪器有限公司。

1.3 实验方法

工艺路线: 配料→搅拌机混合均匀→挤出造粒→注塑制样→性能测试。

性能测试: 抗应力开裂测试参考 GB /T1842 － 2008 进行，样条长宽厚为 40cm × 10cm × 4cm，中心处取个小 V 字形缺口，样条表面涂上浓度为 10% TX － 10 试剂，用特定治具在长度方向压缩 5% 后放入 70℃烘箱，观察样条中间 V 字处断裂一半的时间，常用 F50( h) 表示; 拉伸强度按 GB /T1040 － 1992 测试; 冲击强度按 GB1843 /1A 测试; 熔融指数按 GB /T3682 － 2000 进行。

2 结果与讨论

2． 1 成核剂对 HDPE 材料性能的影响

HDPE 结晶速度较快，容易产生较大的球晶，外力施加时容易形成应力集中点而形成开裂中心［2］。添加成核剂可以改善HDPE 的结晶形态，使结晶颗粒微细化，减少球晶颗粒尺寸，此外也可以提高材料的强度。

图 1 是成核剂 HPN 210M 对 HDPE M80064 抗开裂性能的影响。从图可知，成核剂能提高 HDPE 抗开裂时间，添加至 0． 2% ，抗开裂时间从 2h 提高至 6h，继续增加用量，提高幅度减缓，增加至 0． 4% ，抗开裂时间才为 8h。

图 1 成核剂 HPN 210M 用量对 HDPE 抗开裂性能的影响

表 1 是成核剂 HPN 210M 用量对 HDPE M80064 材料性能的影响，从表可以看出，添加成核剂，材料的拉伸强度和冲击强

度均变大，且随着用量的增加，材料拉伸强度和冲击强度逐渐

增大。这是因为成核剂提高 HDPE 的结晶度，使 HDPE 的刚性增大，同时成核剂也使球晶细化且完善程度提高，从而提高了

材料的韧性［3］。成核剂添加至 0． 2% 后，拉伸强度和冲击强度变化不明显，结合成本考虑，成核剂用量采用 0． 2% 。

2． 2 LLDPE 对 HDPE 材料性能的影响

与 HDPE 比较，LLDPE 带有短且规整的支链，形成的球晶比较小，晶格也比较完善，所以 LLDPE 的抗应力开裂性会比HDPE 好。图 2 是 LLDPE 7042 对 HDPE M80064 /成核剂 HPN 210M 材料的抗开裂性能影响。

从图 2 可知，添加 LLDPE 7042，材料的抗开裂性缓慢地从6h 提高至 25h 左右，且在添加 15% 之后，抗开裂时间才有较明显提高。

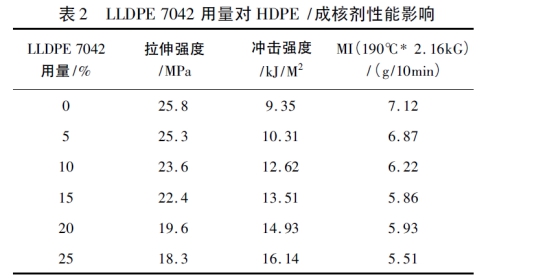

表 2 是 LLDPE 7042 用量对 HDPE M80064 /成核剂 HPN 210M 材料的性能影响。从表可见，LLDPE 7042 改善了 HDPE材料的韧性，但降低了材料的强度，当添加量至 15% 之后，材料强度降低到 20MPa 以下，材料显的偏软，影响了 HDPE 材料在弯管上的使用。

2． 3 吹塑级 HDPE 5502 对 HDPE 材料性能的影响

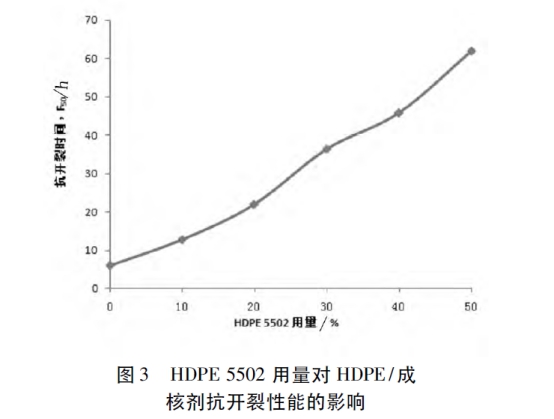

HDPE 分子量越大，分子链运动困难，就会不易生产大的球晶和形成好的序态，抗开裂性能( ESCＲ) 就会越好［4］。HDPE 5502 是吹塑级的，分子量比注塑级 HDPE M80064 大，抗开裂时间相应地也比较大，实测数据为 98h。图 3 是 HDPE 5502 对HDPE M80064 /成核剂 HPN 210M 材料的抗开裂性能影响。从图 3 可见，随着 HDPE 5502 添加量的增加，材料的抗开裂性是逐渐增加的。

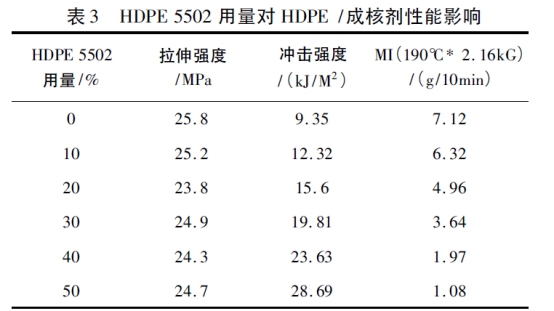

表 3 是 HDPE 5502 对 HDPE M80064 /成核剂 HPN 210M 材料的抗开裂性能影响，吹塑级 HDPE 5502 的添加，材料的拉伸基本不变，材料的韧性得到改善，但材料的成型变差了，当添加量到 30% 后，材料的流动性明显降低，在长度较大的排水弯管会有成型困难。因此 HDPE 5502 添加量采用 30% 。

2． 4 弹性体对 HDPE 材料性能的影响

2． 4． 1 POE 弹性体对 HDPE 材料性能的影响

为提高 PE 管 ESCＲ 性能，可采用多种方法，其中以 PE 共混改性最为简便有效［4］。弹性体加入到 HDPE 中，以分散相存在于 HDPE 连续相中，起到了细化球晶、降低结晶度，阻止裂纹扩展的作用。

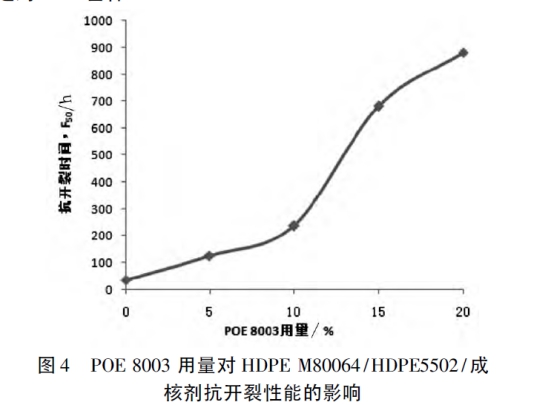

图 4 是 POE 8003 对 HDPE M80064 /HDPE 5502 /成核剂HPN 210M 材料抗开裂性能影响。从图可知，POE 明显改善HDPE 材料的抗开裂性，尤其是添加量至 15% 时，抗开裂时间达到 700h 左右。

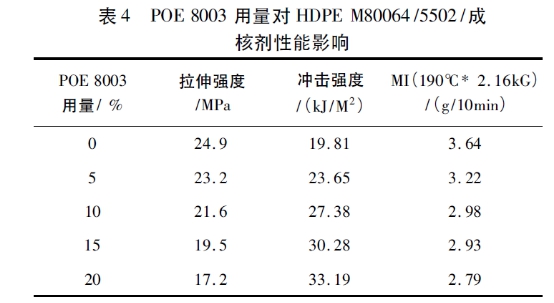

表 4 是 POE 8003 对 HDPE M80064 /HDPE 5502 /成核剂HPN 210M 材料的抗开裂性能影响。从表 4 可以看出，POE 提高了材料的冲击强度，降低了材料的拉伸强度，对 MI 影响不大。当 POE 用量大于 15% ，材料的拉伸强度低于 20MPa，材料就显得偏软，影响了在排水弯管上的使用。

2． 4． 2 EVA 弹性体对 HDPE 材料性能的影响

研究表明［5］，聚烯烃弹性体改善 HDPE 的抗开裂性能

( ESCＲ) 主要是由晶体结构和结晶度的变化，而 EVA、CPE、SBS系列无规共聚弹性体不仅改变 HDPE 的晶态，降低了结晶度，

更重要的是增加了晶区的连接，强化了无定形区域，促使分子

链缠绕，从而能有效阻止裂纹的发生和发展，使 ESCＲ 性能得到明显改善。
