· 各具特色的浮动式卡盘，看看工作原理

· 夹具咖 发布于2018-07-10 14:06

本文为夹具侠整理，转载请注明出处

浮动式的卡盘卡爪一般具有补偿功能，能够使夹紧力稳定，解决定心问题。夹具侠收集了一些有特点的此类产品，看看它们的相同之处与区别。

球壁后拉浮动式卡盘

BOSSCHUCK球壁后拉浮动式VCL卡盘特点：

1.卡爪夹紧后拉特征（后拉式夹紧，保证端面定位精度）；

2.卡爪可浮动（可在工件表面两个方向旋转达到5°，保证卡爪夹紧表面圆度不理想的工件时自动补偿，确保夹紧力均衡以及夹持时的稳定性）；

图1

3.球壁式结构（球壁式摆动夹紧，夹紧长度更短，并能夹紧有斜度的外径表面，同时可以有效减少接触面磨损，提高精度）；

4.卡爪定心与卡爪补偿两种规格（卡爪补偿规格中只提供辅助夹紧的功能，可根据工件表面自动调整补偿）；

5.中心设置一个死顶尖，起定心和端面定位的作用，补偿式卡爪提供辅助夹紧和自动补偿的功能。

图2

应用效果：

图3 螺旋齿夹具

夹持方案：卡爪根据工件夹持面非标设计，起辅助夹紧作用。球壁式卡盘卡爪本身带有后拉功能，可以夹持带有锥度的工件，同时可以保证夹持工件的稳定性和精度。中心采用死顶尖定心、定位。

图4

浮动补偿卡盘

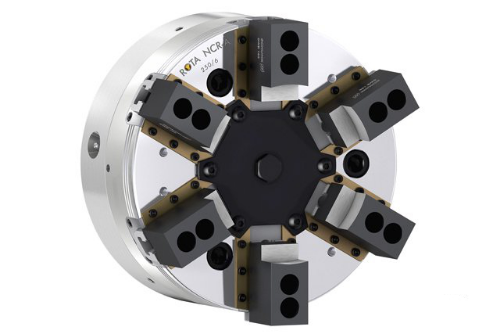

雄克浮动补偿卡盘结构特点：

1.用于夹持形变敏感型工件的密封式6爪浮动补偿卡盘；

2.位于卡爪接口上的特殊密封件和中心活塞可防止润滑脂溢出，并防止夹紧力逐渐减少的情况；

3.带有一个中心卡盘活塞，其内部有三个相互间隔120°的摆动体，每个摆动体均连接两个基爪，这样保证在六个触点之间工件定心，这些触点可成对调整。由于夹紧力方向朝向卡盘中心，因此实现了最佳的定心性能，不会有变形问题。

图5

应用效果：

浮动式的卡爪可以适用于各种工件。对于传统的卡爪夹持方式，这种配置能够实现工件的最大同心度。与 3 爪卡盘相比，环形工件的形变可减小10倍。在最终加工阶段还可以将浮动部分夹紧在中心位置，以便所有六个钳口同心移动。借助液压缸的压力阀，可以减小第一次和第二次夹持过程之间的夹紧力。

浮动夹爪卡盘

Positrol浮动夹爪卡盘产品特点：

1.后拉式夹紧确保工件长度和平行度精度；

2.夹爪/夹持单元可做6°的浮动摆动动作，以此补偿夹持毛坯的外形尺寸要求；

3.卡爪可以单独调整改善零件圆度，具有自动找正中心及形位尺寸补偿功能。

图6

应用效果：

在高转速的主轴下，浮动夹爪卡盘仍能保持夹持力，后拉式的夹紧提供了最高的零件刚度，提高进给率，同时可以选配快速更换卡爪。

图7
