2 244 三王132 2019-10-25 13:31:08

一、零件基本信息







用户名称



所属区域


零件名称

转向块

所属行业

汽车

零件材料

锻件

设备型号

T1.4

设备系统

I5系统

夹具单位

自制夹具

加工日期

2016-11-01































二、零件切削参数

切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

OP10

车端面

R0.8外圆刀

1000

0.15

5

1


OP20

粗车21内孔

R0.4内孔刀

1000

0.1

0.1

3


OP30

精车21内孔

R0.4内孔刀

1000

0.1

0.1

1


三、零件工艺性难点：工艺问题点、解决方案

工艺问题 ：    异形零件，偏心件，正常夹具无法正常装夹

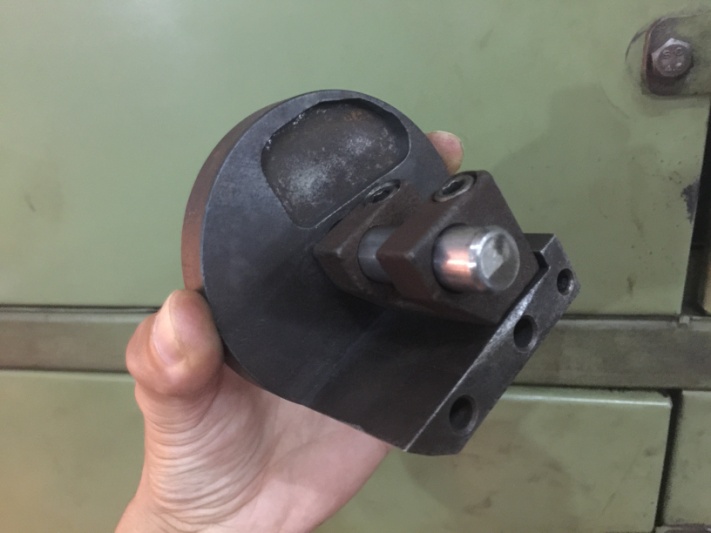

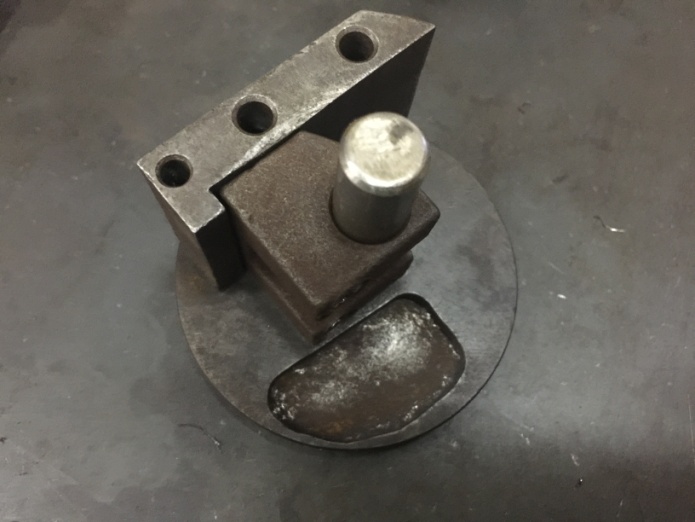

解决办法  ：   自制夹具装夹，锁紧装置，定位轴，圆盘，如图片

四 零件图纸

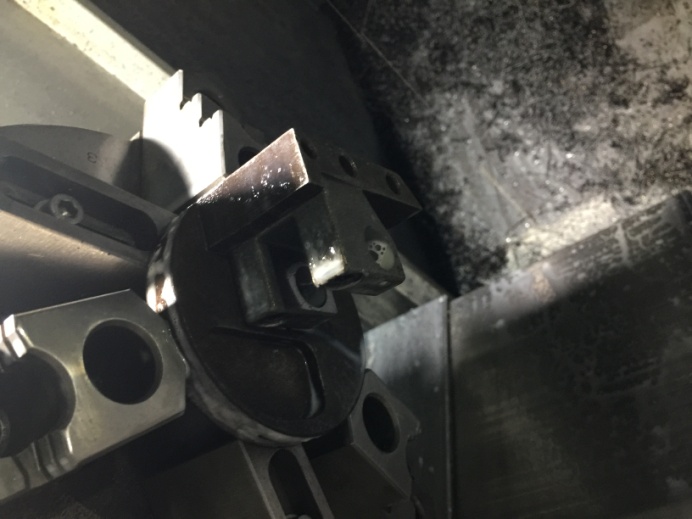

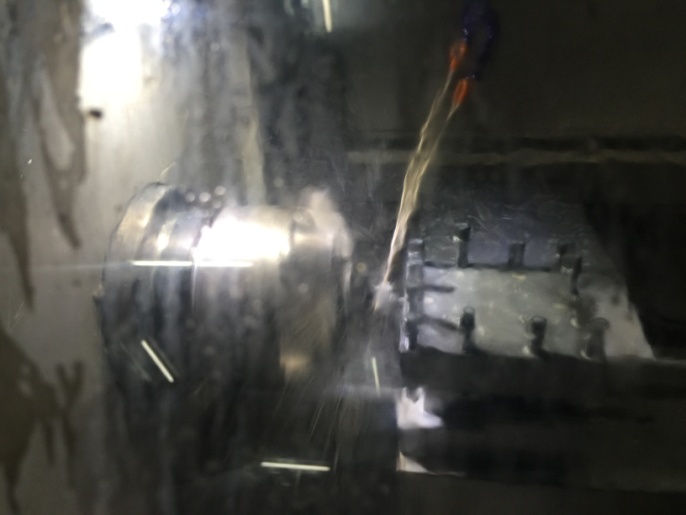

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等



六、零件切削程序

G90G95

T1D1

M03S1000

G00X32Z2

G01X20F0.1

G00Z2.5

X32

Z0

G01X20F0.1

G00Z0.5

G00X150Z150

T2D1

M03S1000

G00X23

Z2

G01Z-11F0.1

X20

G00Z2

X22

G01Z-11

X20

Z2

X21

G01Z-11

X20

G00Z10

G00X150Z150

M05

M02
