尼龙套

0 484 倔强的蝴蝶 2019-10-24 14:42:21

一、零件基本信息







用户名称



所属区域


零件名称

尼龙套

所属行业

装饰

零件材料

尼龙

设备型号

I5T3.3

设备系统

I5系统

夹具单位

自制夹具

加工日期

2016-08-03

































二、零件切削参数

切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

Mm/r

mm

s

OP10

定位





1


OP20

车外圆

0.4外圆刀

1600

0.08

36.5


21

OP30

滚花

滚花刀

200

0.03


1

110

OP40

钻孔

钻头

800

0.2

45

1

50

OP50

车内孔

0.2内孔刀

1600

0.3

34


40

OP60

车螺纹

螺纹刀

1000

3.175

17.5


34

OP70

精车外圆

0.2外圆刀

1200

0.08

23

1

23

OP80

精车内孔

0.2内孔刀

1200

0.03

34.18

1

60

OP90

车螺纹

螺纹刀

1000

3.175

17.5

1

90

OP100

切断

切断刀

1000

0.1

36.7

1

15

三、零件工艺性难点：工艺问题点、解决方案

1 尼龙质地较软容易切削但也容易变形。

2 刀具上应选择前角比价大的，排屑槽也要比常规的大一些。

3 工件需要在尼龙表现滚花，加紧力要均匀。

4 大了变形小了滚花不准，用户使用专用夹套避免此现象发生。

5滚花的转速进给都要适当减小。

6把刀具9个工序

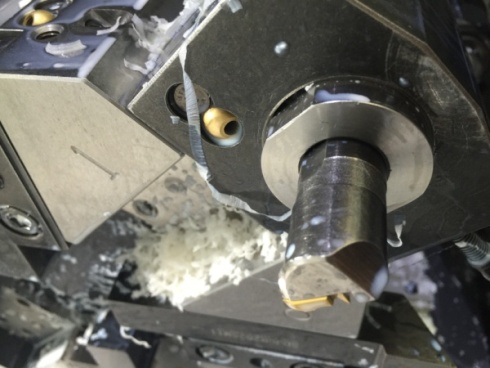

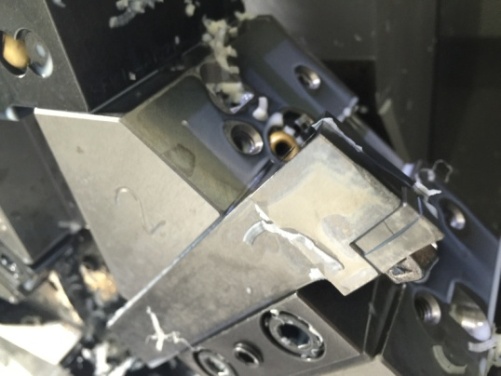

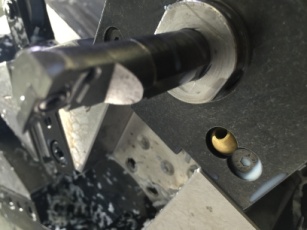

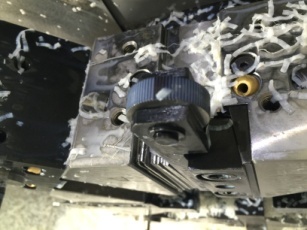

所用6把刀具下图

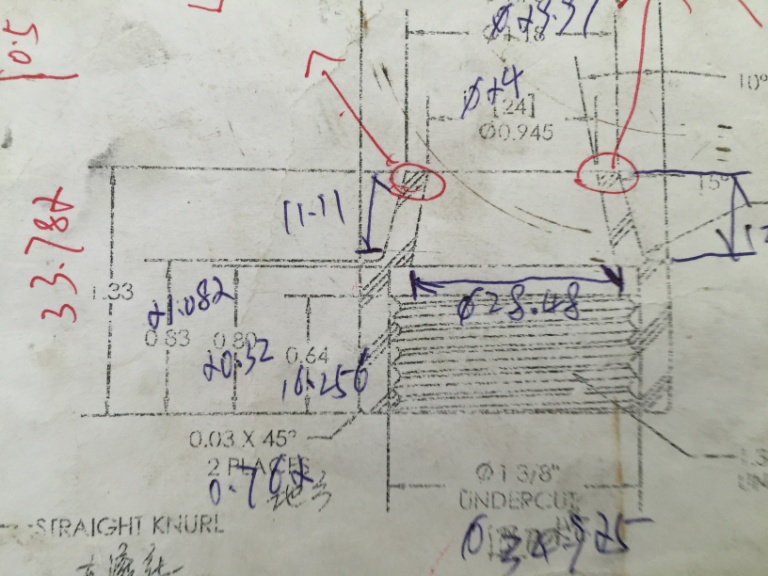

四、零件图纸（电子版本）

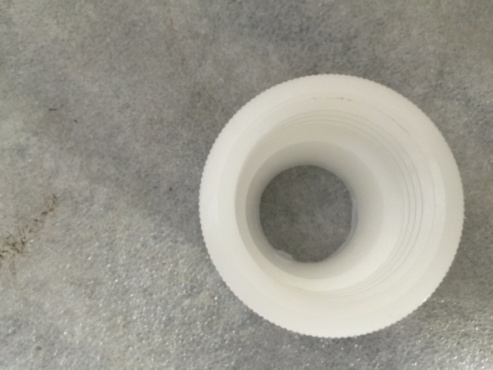

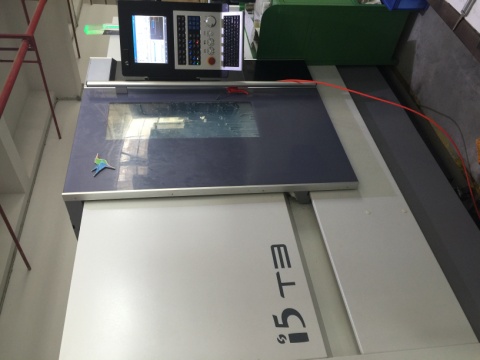

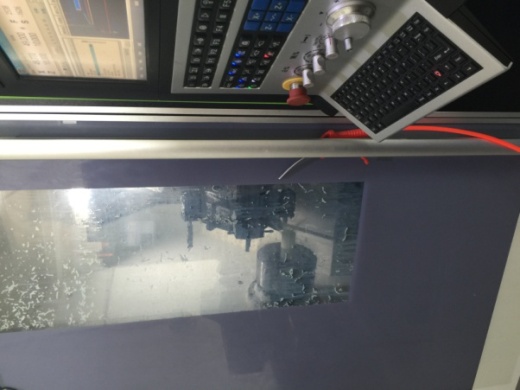

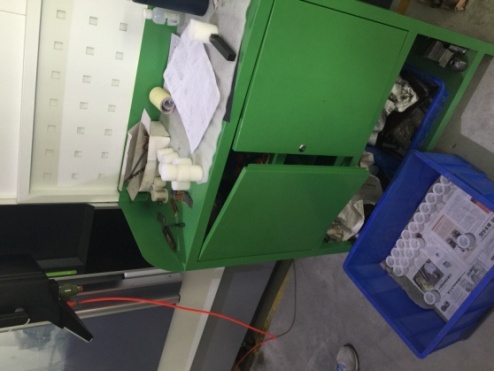

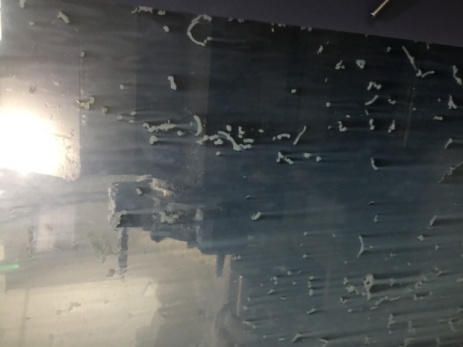

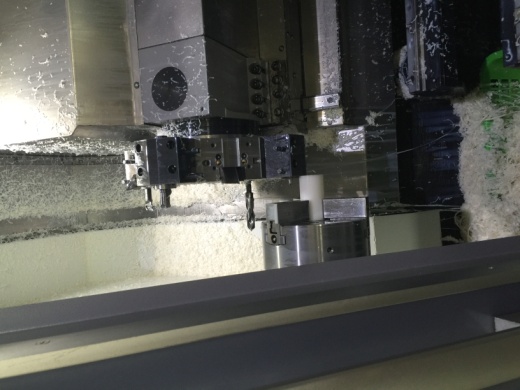

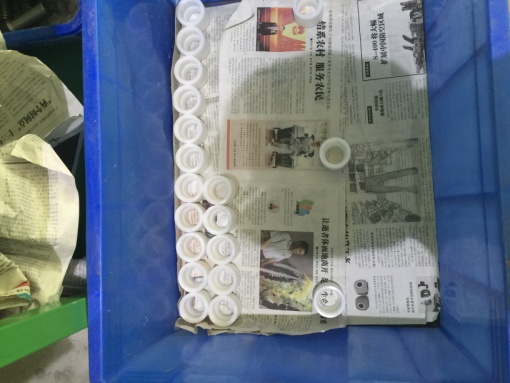

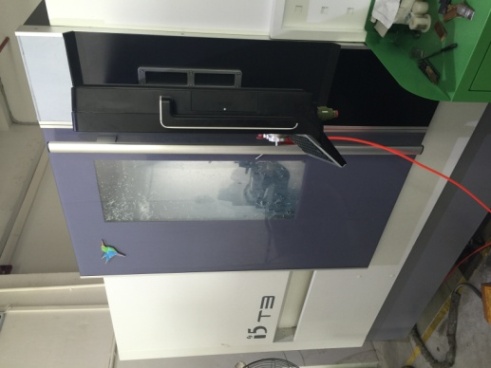

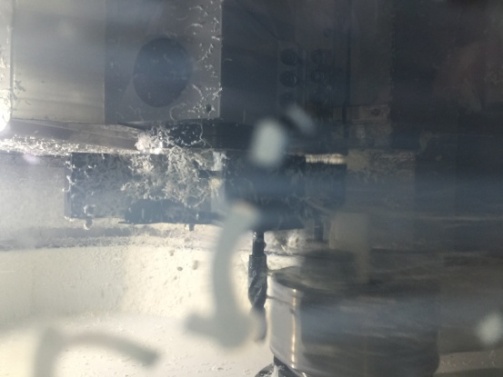

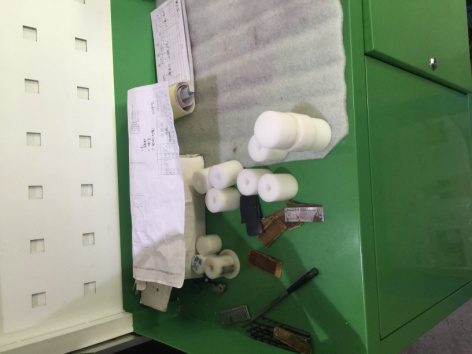

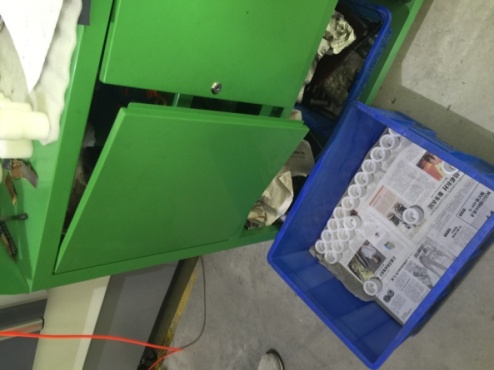

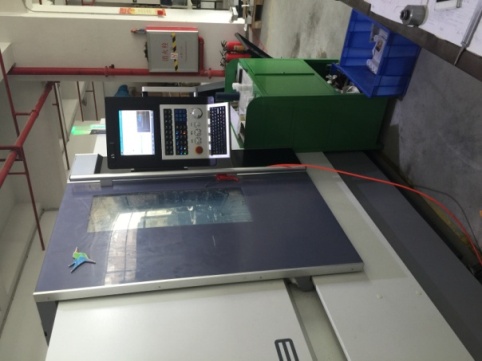

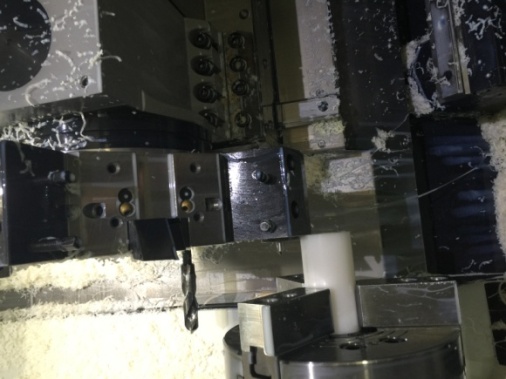

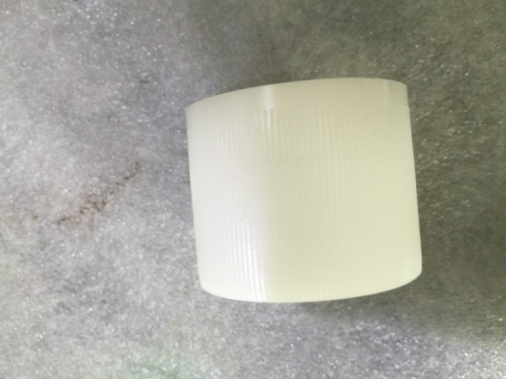

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等



七、零件切削程序

DIAMON

G95 F0.5

T7D2

G0 Z50

X200

Z180

M01



T2D1

M8

M4 S1600

G0 Z10

X49

Z2

G1 Z0.2 F0.5

X-0.5 F0.2

X41.66

X43.18 Z-0.76 F0.08

X43 Z-36.5

X48

M9

G0 X280

Z180

M5

M01



T4D1

M8

M4 S200

G0 Z-30

X45

G1 X41.1 F0.03

G04 H8

G1 X41 Z1 F0.12

X45 F0.2

M9

G0 X280

Z180

M5

M01



T5D1

M8

M4 S800

G0 Z10

X2

Z2

G1 X0 F0.5

Z-10 F0.2

Z-8

Z-20

Z-18

Z-30

Z-28

Z-45

G0 Z100

M9

M5

M01



T3D1

M8

M4 S1600

G0 X23.9

Z2

G1 Z-34 F0.3

X20

G0 Z2

G1 X28 F0.5

Z-20.3 F0.3

X23.5 Z-34 F0.3

X23

G0 Z2

G1 X36.7 F0.5

Z0.1

X31.3 Z-1.2 F0.07

Z-14.95 F0.3

X34.95 Z-16.45 F0.03

Z-20.3

X28.88

X28.54 Z-20.49 F0.05

X23.96 Z-33.9

X20

M9

G0 Z140

M5

M01



T1D1

M8

M4 S1000

G0 X30

Z2

CYCLE97 (3.175, 0, 2, -17.5, 30.5, 30.5, 0.01, 0.01, 2.5, 0.02, 27.5, 0, 15, 2, 4, 1, 0.01, 0.01)

G1 Z1.95 F0.1

CYCLE97 (3.175, 0, 1.9, -17.55, 30.5, 30.5, 0.01, 0.01, 2.5, 0, 27.5, 0, 0, 2, 4, 1, 0.01, 0.01)

G1 Z1.9 F0.1

CYCLE97 (3.175, 0, 1.8, -17.6, 30.5, 30.5, 0.01, 0.01, 2.5, 0, 27.5, 0, 0, 2, 4, 1, 0.01, 0.01)

G1 Z1.85 F0.1

CYCLE97 (3.175, 0, 1.7, -17.65, 30.5, 30.5, 0.01, 0.01, 2.5, 0, 27.5, 0, 0, 2, 4, 1, 0.01, 0.01)

G1 Z1.8 F0.1

CYCLE97 (3.175, 0, 1.6, -17.7, 30.5, 30.5, 0.01, 0.01, 2.5, 0, 27.5, 0, 0, 2, 4, 1, 0.01, 0.01)

G0 Z50

M9

X280

Z160

M5

M01



T8D1

M8

M4 S1200

G0 Z10

X28

Z2

G1 Z0.3 F0.5

Z0 F0.05

X41.65

X43.28 Z-0.81 F0.08

Z-23

X44

M9

G0 X280

Z180

M5

M01



M8

T3D1

M4 S1200

G0 Z10

X37

Z2

G1 X36.8 Z0.2 F0.5

Z0.02 F0.04

X31.5 Z-1.4

Z-14.95  F0.05

X35 Z-16.45 F0.04

Z-20.32

X28.88

X28.54 Z-20.49 F0.03

X24 Z-33.98

X24.4 Z-34.18

X20 F0.1

M9

G0 Z140

M5

M01



T1D1

M8

M4 S1000

G0 X30

Z2

CYCLE97 (3.175, 0, 2, -17.5, 30.5, 30.5, 0.01, 0.01, 2.5, 0, 27.5, 0, 0, 2, 4, 1, 0.01, 0.01)

G1 Z1.8 F0.1

CYCLE97 (3.175, 0, 1.6, -17.7, 30.5, 30.5, 0.01, 0.01, 2.5, 0, 27.5, 0, 0, 2, 4, 1, 0.01, 0.01)

G0 Z50

M9

X280

Z160

M5

M01



T6D1

M8

M4 S1000

G0 Z-36.7

X47

G1 X18 F0.1

X45 F1

M9

G0 X280

Z180

M5

M01



T7D2

G0 Z150

X0

Z0

M11

M30
