主调压控制阀

0 168 倔强的蝴蝶 2019-10-25 10:08:48

一、零件基本信息







用户名称



所属区域


零件名称

主调压控制阀

所属行业

汽车零部件

零件材料

铝

设备型号

I5t3.1

设备系统

I5系统

夹具单位

自制

加工日期

2016-10-20

















切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

OP10

外圆精加工

0.4三角刀片

2200

0.08

2

12


OP20

内孔槽精加工

手磨内孔刀（图片）

1500

0.03

2

12


OP30

大外内孔精加工

0.2内孔刀

1800

0.04

17

12


OP40

6.5内孔精加工

手磨内孔小刀（图片）

1500

0.03

1

12


二、零件切削参数















三、零件工艺性难点：工艺问题点、解决方案

工件主要难点是保证各个位置的行为公差，内孔18.06，内孔16.15 圆度0.005

外圆同轴度要求0.004

装夹位置与加工完成后的外圆跳动公差为0.15

通过精修卡爪 调节压力 达到加工要求

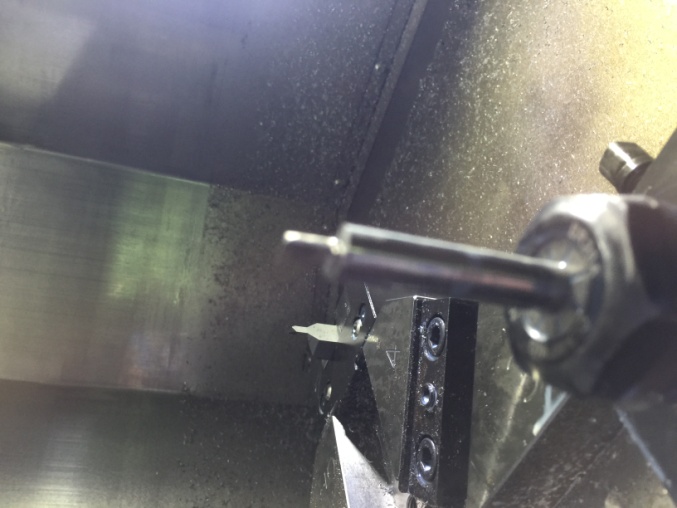

所用刀具见图片

四、零件图纸

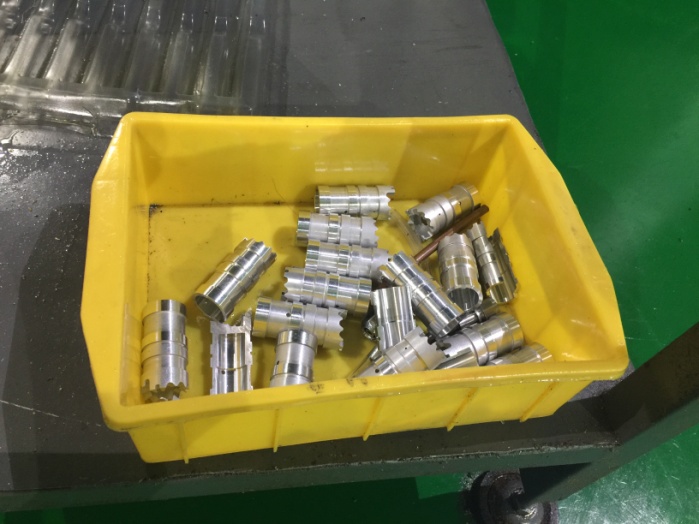

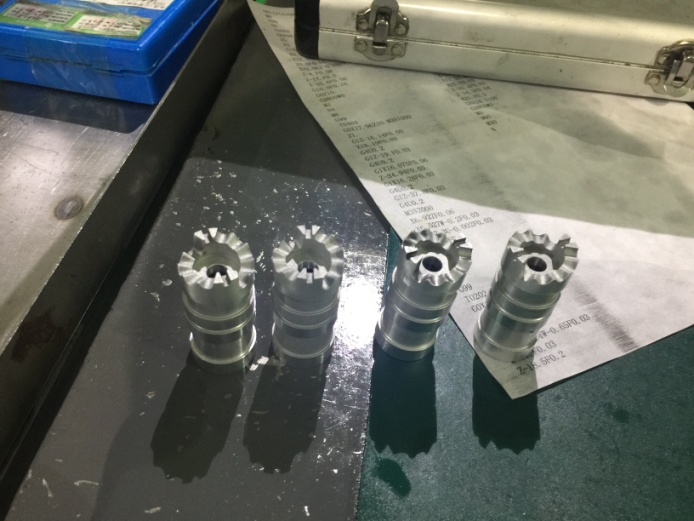

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等





六、零件切削程序

G90

G95

M8

T2D1

G0X24.0Z10.0M4S2200

Z5.0

Z0.0

G1X17.7F0.04

Z0.1

X22.56F0.1

Z0.0F0.05

X23.06Z-0.25F0.02

Z-8.0F0.08

Z-17.0F0.5

Z-24.6F0.08

G1X28.F0.5

G0Z10.0

X150.0Z150.

M1





M8

T1D1

G0X-17.96Z10.0M4S1500

Z1.0

G1Z-16.35F0.05

X-18.14F0.02

G4H0.2

G1Z-18.95F0.03

G4H0.2

G1X-17.7F0.2

G0Z5.0

G4H0.5

G0Z-16.33

G1X-17.9F0.1

X-18.21F0.01

G4H0.2

G1Z-19.0F.02

G4H0.0000000000000000002

G1X-15.F0.06

Z-35.15F1

G1X-16.23F0.02

G1Z-37.75F0.02

G1X0.0F0.1

G0Z-35.13

X-15.0

G1X-16.28F0.01

G4H0.2

G1Z-37.8F0.02

G4H0.2

G1X0F0.025

G0Z10.0

X150.0Z100.0

M1



G90

M8

T7D1

G0X19.412Z10.0M4S1800

Z5.0

Z1.0

G1Z0.5F0.1

G1X18.112Z-0.4F0.03

Z-17.3F0.03

Z-18.9F0.05

X17.682F0.1

G1X16.182Z-19.65F0.04

G1Z-36.0F0.03

G1X15.F0.1

G90

G0Z10.0

X150.0Z80.0

M5





M1

G90

M8

T3D1

G0X6.9M4S1500

Z5.0

Z-33.

G1Z-36.9F0.5

G1Z-37.95F0.05

X6.90F0.03

X6.535Z-38.15F0.03

Z-42.5F0.04

X6.3F0.2

G0Z10.0S100

X150.0Z80.0

M9

M5

M30
