油缸

0 215 香蕉皮 2019-10-25 09:42:19

一、零件基本信息





用户名称



所属区域


零件名称

油

所属行业

油缸

零件材料

45#

设备型号

T1.4

设备系统

I5系统


夹具单位

无


加工日期

2016 08 11



二、零件切削参数

切削参数

工步号

工部内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时（s）




r/min

mm/min

mm


s

OP10

车端面，外圆及倒角

外圆刀

1200

0.2

1

1

10

OP20

车内孔

内孔镗刀

1500

0.2

1

3

15

OP30

粗车内孔槽

内孔槽刀

600

0.05

5

3

75

Op40

精车内孔槽

内孔槽刀

1700

0.2

0.3

1

14








114

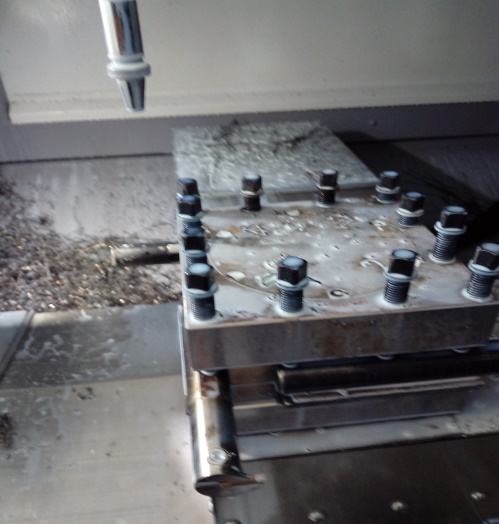

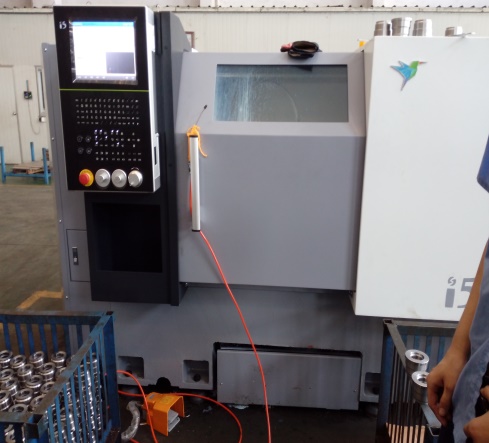

三、用户现场图片











四、工艺难点及特点

工件内孔槽比较深，公差要求0.015丝，要求槽低光滑不能有振纹，刀杆悬臂长很难保证不振刀，解决方法：给内孔槽刀刀杆加装一个自制刀夹，彻底解决槽底振纹问题。

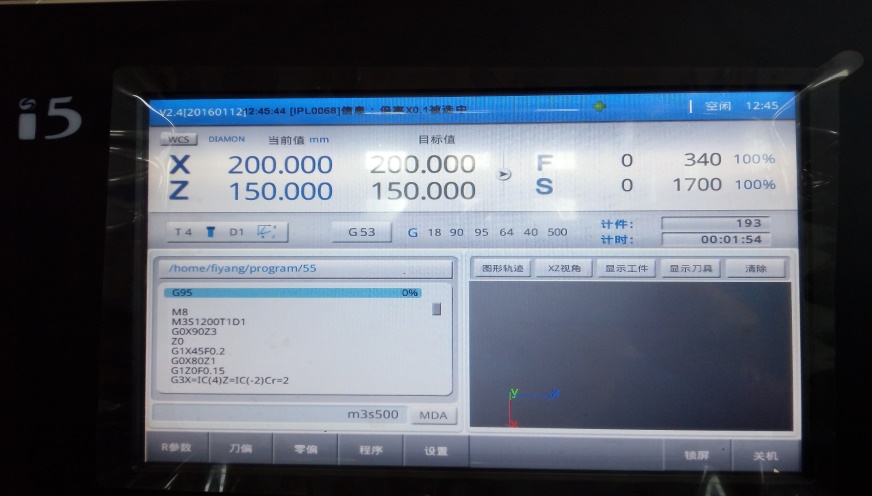

五、工件加工程序

G95



M8

M3S1200T1D1

G0X90Z3

Z0

G1X45F0.2

G0X80Z1

G1Z0F0.15

G3X=IC(4)Z=IC(-2)Cr=2

G1Z-10

G0X200Z150

M3S1500T2D1

G0X38Z3

Z-7.9

G01X49F0.2

G0X=IC(-2)Z2

X52

G01Z0.F0.15

X50Z=IC(-1)

Z-8

X43.6

G02X40.6Z=IC(-1.5)CR=1.5

G01z-61f0.2

G0X38

Z5

X200Z150



M3S600T3D1

G0X38Z3

Z-17

G1X44.9F0.05

G0X38

Z-20

G1X44.9

G0X38

Z-22.7

G01X44.9

G0X38

Z-37.3

G1X45.7

G0X38

Z=IC(2.8)

G01X45.7

G0X38

Z-47.3

G1X44.9

G0X38

Z-50.3

G1X44.9

G0X38

Z-53

g1x44.9

G0X38

Z5

X200Z150



M3S1700T4D1



G0X38Z3

Z-52

G1Z-53f0.2

Z=IC(-0.7)

G1X40.6

G3X=IC(1.2)Z=IC(0.6)CR=0.6

G1X45

G0X38Z=IC(0.3)

Z-46.3

Z=IC(0.7)

G1X40.6

G2X=IC(1.2)Z=IC(-0.6)CR=0.6

G1X45



G1Z-53

G0X38Z=IC(0.2)

Z-37.3

Z=IC(-0.7)

G1X40.6

G3X=IC(1.2)Z=IC(0.6)CR=0.6

G1X46

G0X38Z=IC(0.3)

Z-33.5

Z=IC(0.7)

G1X40.6

G2X=IC(1.2)Z=IC(-0.6)CR=0.6

G1X46



G1Z-37.4

G0X38Z=IC(0.3)

Z-22.7

Z=IC(-0.7)

G1X40.6

G3X=IC(1.2)Z=IC(0.6)CR=0.6

G1X45

G0X38Z=IC(0.2)

Z-16

Z=IC(0.7)

G1X40.6

G2X=IC(1.2)Z=IC(-0.6)CR=0.6

G1X45





G01Z-22.8

G0X38Z=IC(0.2)

Z5

g0x200z150

M5

M9

M30
