叶轮

0 157 香蕉皮 2019-10-24 17:08:41

一、零件基本信息





用户名称



所属区域


零件名称

叶轮

所属行业

汽车

零件材料

保密


设备型号

T3.1

设备系统

I5系统


夹具单位

自制


加工日期

2016 08 06



二、零件切削参数

切削参数

工步号

工部内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时（s）




r/min

mm/min

mm



Op10

车外圆

外圆刀

1500

0.1

0.6

1

12

Op20

打中心孔

钻头

1500

0.1

2.7

1

15

Op30

粗车端面

宝石外圆刀

1500

0.1

2

3

30

Op40

精车端面

宝石外圆刀

1500

0.1

0.3

1

13



三、零件图纸

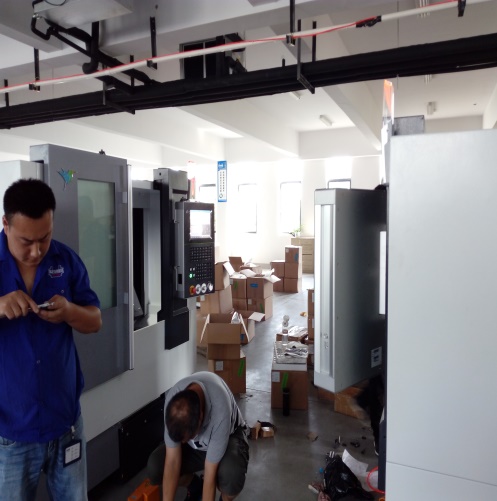

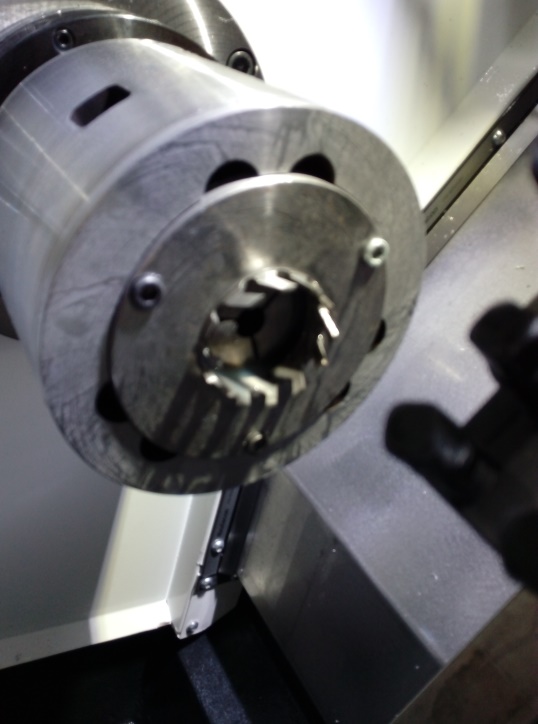

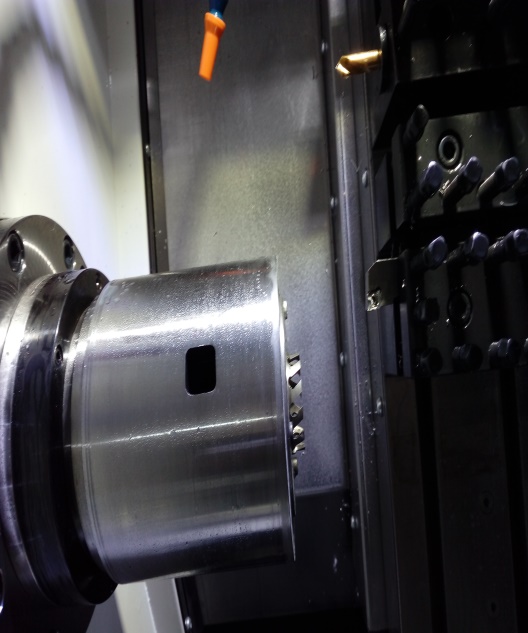

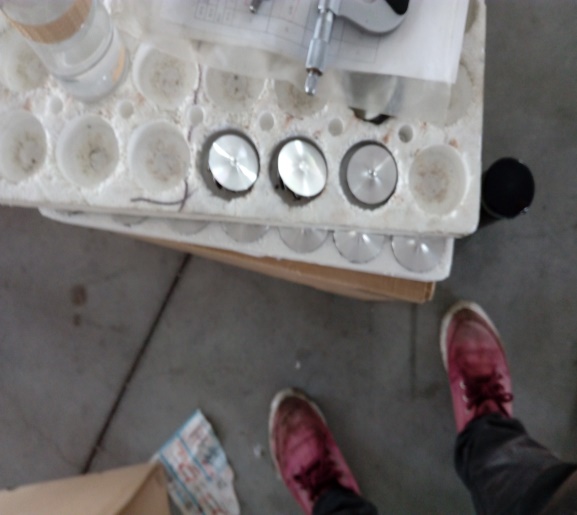

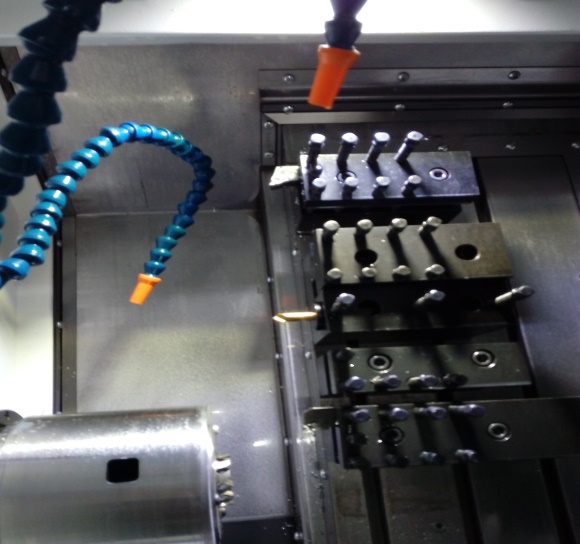

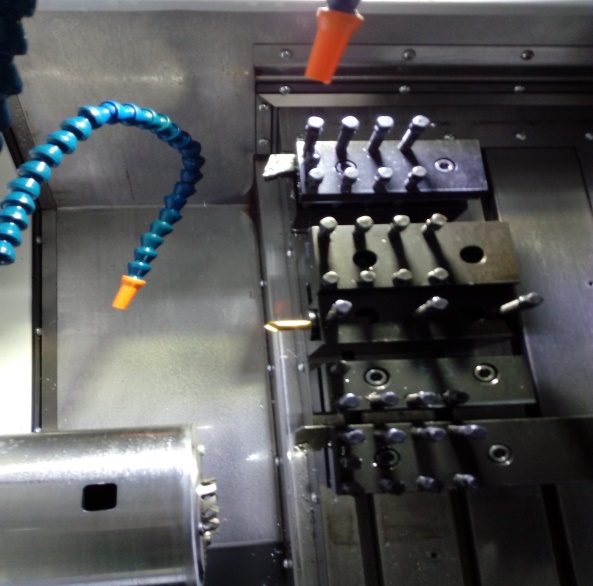

四、用户现场图片



五、工艺难点

端面刀花要求一致，需消除机床共振，试切需要大量时间，



六、加工程序

M03S1500

G95

T1D1

M8

G0x50Z5

CYCLE95 ("111", 1, 0, 0.15, 0, 0.1, 0, 0.15, 1, 0, 0, 0)

CYCLE99 ("2222", 2, 0.1, 0.1, 0, 2, 3, 0, 0, 0)

G0Z50

T2D1

M4 S1500

G0 X0

Z20

Z1.0

G01 Z-2.7F0.1

G0 Z50

T3D1

S2000M03

g0x50

z-9.5

CYCLE95 ("22", 1, 0, 0, 0, 0.15, 0, 0.07, 6, 0, 0, 0)

G00Z50

M5

T1D1

G0X80

m09

m30











T3D1

M5

G4 H1



G0X50.5

Z1

Z-9.5

G01 X49.05 F0.05

Z-2.7

X48.45 Z-2.4

G01 X30.36

G03 X8.7 Z0. CR=25.4

G01 X3.0

G0 Z50.0

T0101

G0 Z60

X60

M30
