涡轮轴

0 143 三王132 2019-10-24 16:47:40

一、零件基本信息







用户名称



所属区域


零件名称

涡轮轴

所属行业

汽车零部件

零件材料

QT450-10

设备型号

I5   T5.2

设备系统

I5

夹具单位


加工日期

2015-12-25

































切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

OP10A-1

精车外圆ϕ29.6

35度精车刀

1500

180

0.5

1


OP10A-2

精车外圆ϕ32.45

35度精车刀

1500

180

0.5

1


OP20A-1

精车外圆ϕ24.8

35度精车刀

1500

150

0.5

1


OP20A-

车削螺纹M25*1

螺纹车刀

800

80

0.3

4


  1. 零件切削参数



    三、零件工艺性难点：工艺问题点、解决方案

    工艺问题：

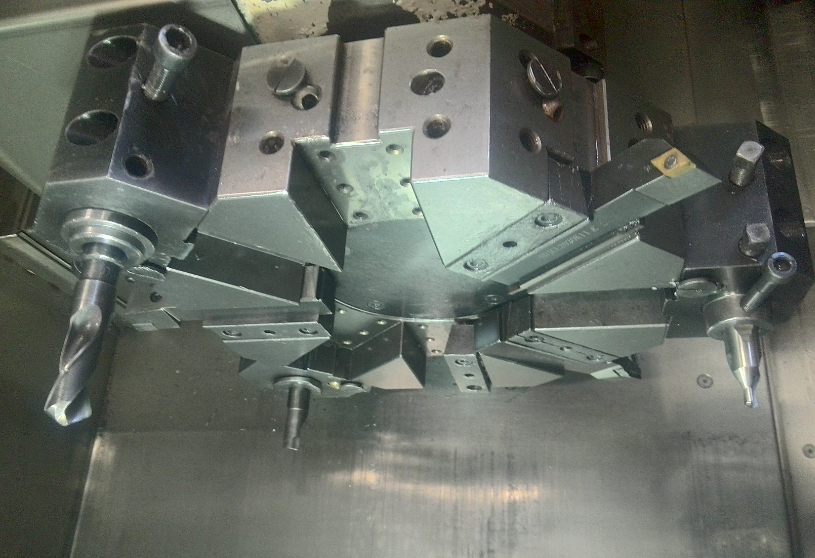

    难点在前序钻削，车削深孔，客户现使用威亚机床加工如图1

    四、零件图纸（电子版本）

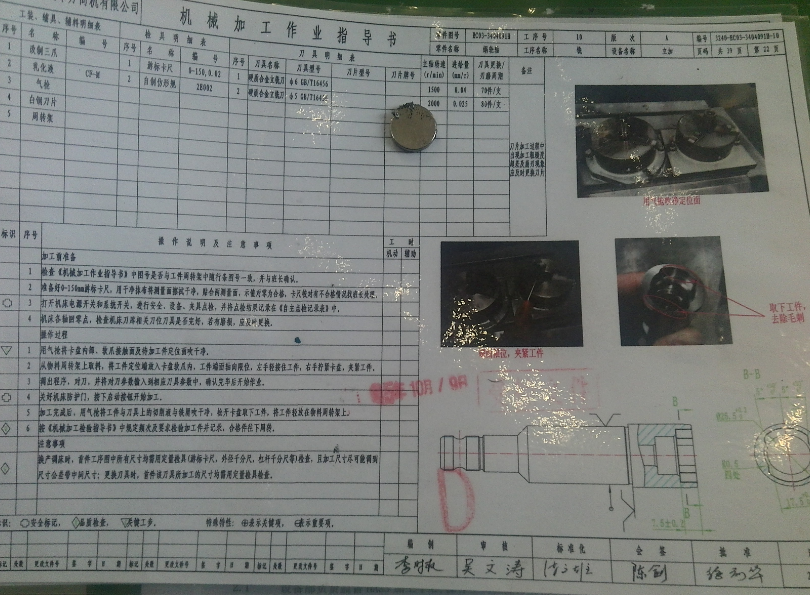

    I5 T5.2第一序加工图纸

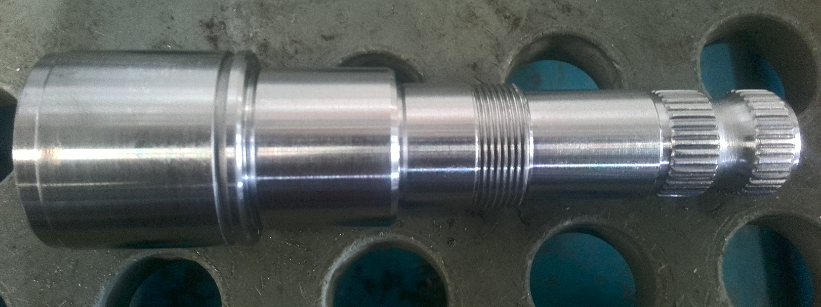

    加工后的零件





    I5 T5.2加工第二序

    加工后的工件

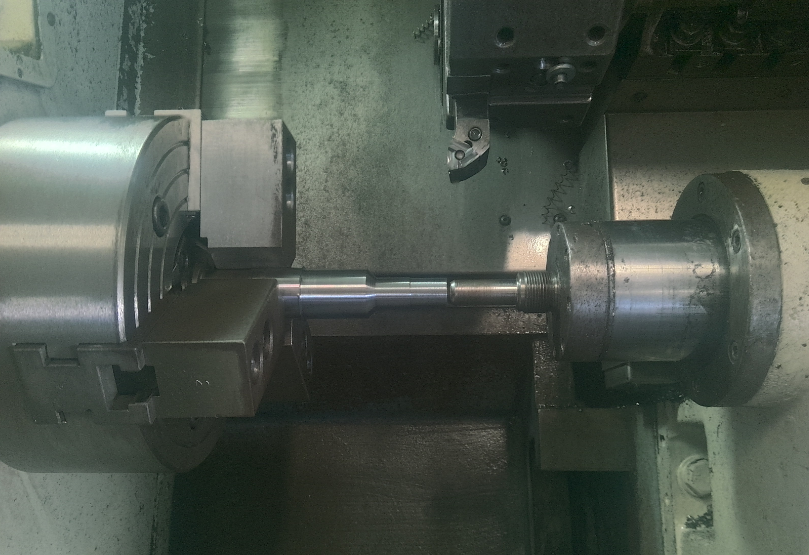

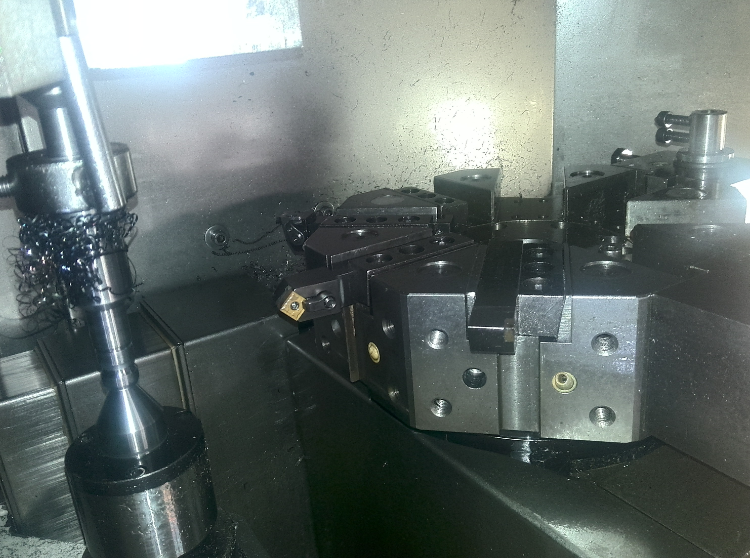

    五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等

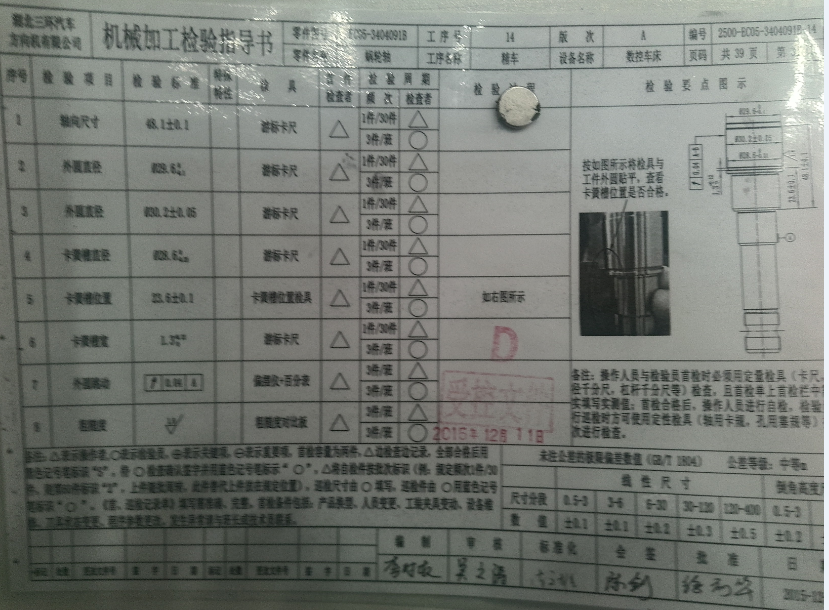

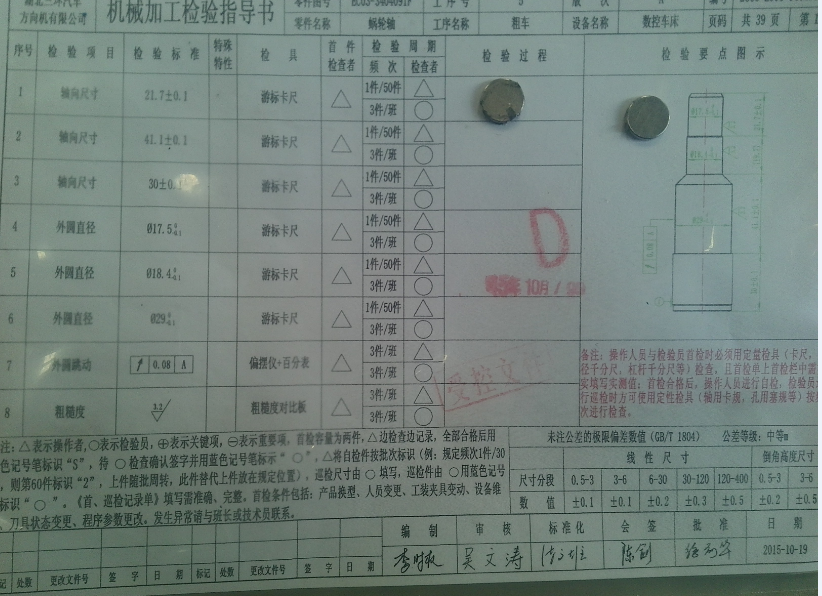

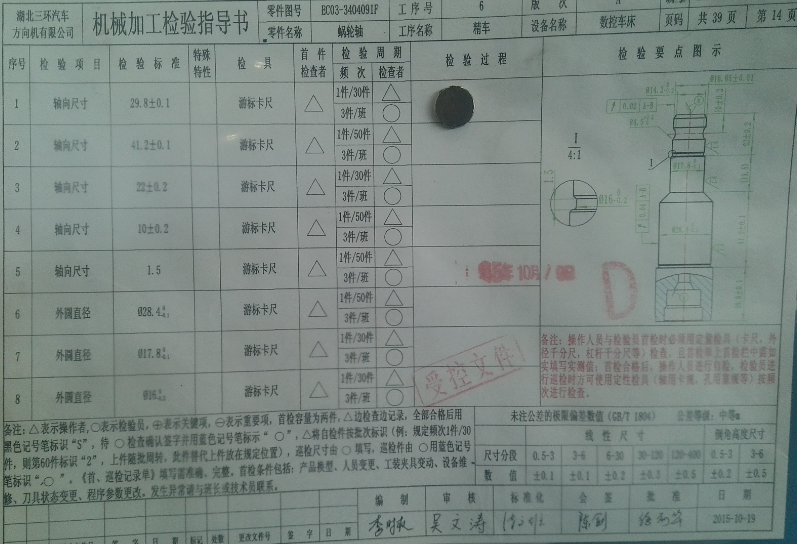

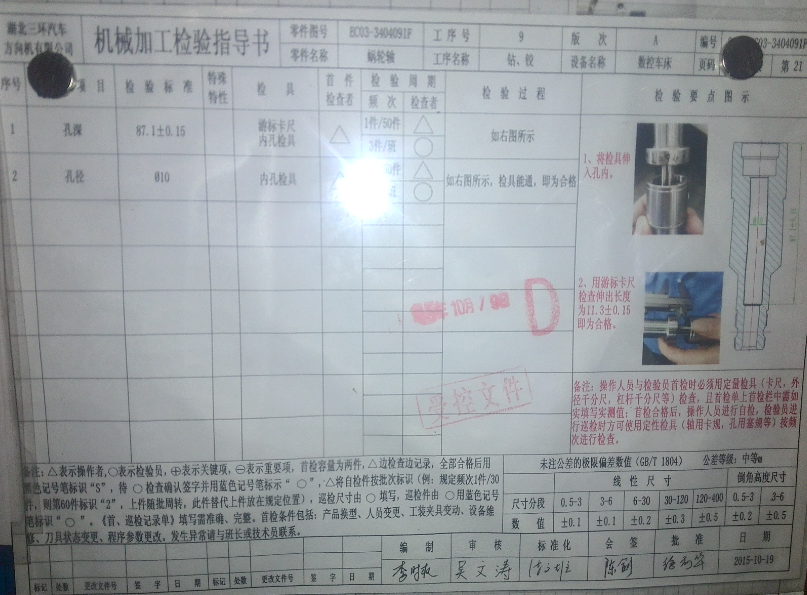

    第一序

    第二序

    第三序

    第四序



    第五序

    第六序

    第八序

    第九序

    第十序

    以上为车加工中间还有立式加工中心加工和滚齿机加工。

    为立式加工中心

    最后精磨

    六、零件切削程序

    车削外圆主程序

    aab子程序

车削螺纹程序

以下为客户验收时测得的工件CMK值
