尾板按钮

0 144 @李先生 2019-10-24 16:36:55

一、零件基本信息





用户名称



所属区域


零件名称

尾板按钮

所属行业

汽车

零件材料

铝

设备型号

T3.3

设备系统

I5系统

夹具单位

自制

加工日期

2016 05   06



二、零件切削参数

切削参数

工步号

工部内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时（s）




r/min

mm/min

mm


s

Op10

定位

夹头

2500




3

Op20

平端面

切刀

2500

0.2

-0.9


6

Op30

车内孔

内孔刀

2500

0.25

-15.6


12

Op40

车螺纹

螺纹刀

2500

1

-13.5


8

Op50

端面槽

槽刀

2500

0.2

-2.5


8

Op60

切断

槽刀

2500

0.2

-15.55

1

17





三、零件工艺性难点

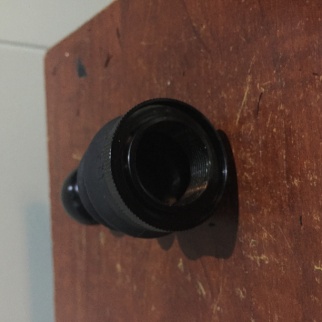

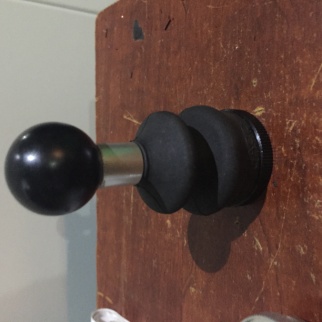

汽车尾板按钮开关

工件装入密封护套，再有螺钉将它们紧固在按钮的端面上，精度要求较高，要防水密封

细长料一次装夹每次车削50件

工件所用刀具如下

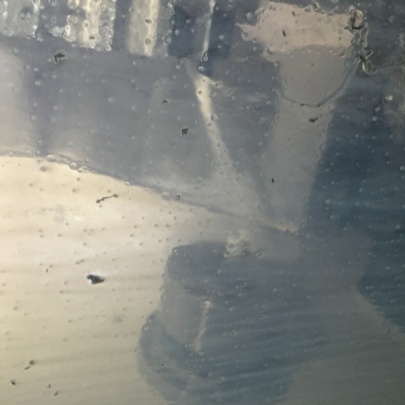

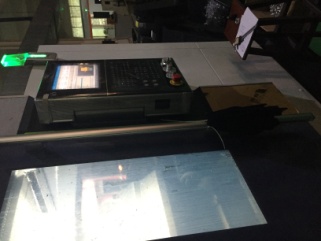

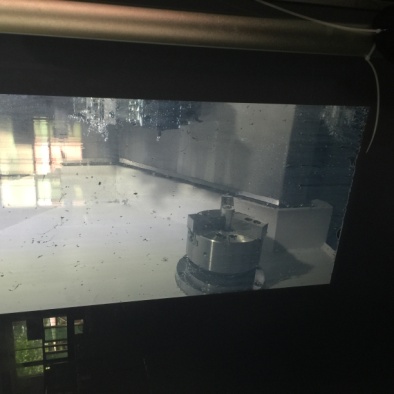

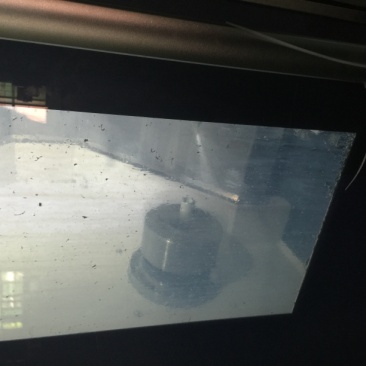

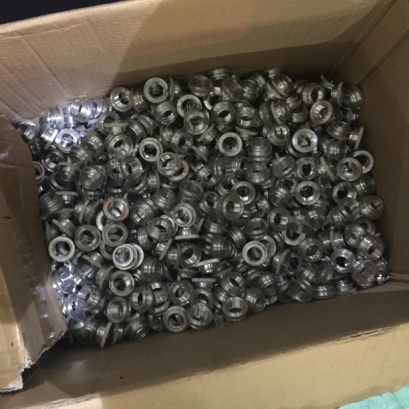

四、用户现场图片



六、加工程序

G54

CALL 200 P50

M05

M30

子程序



g54

g90g94

t8d1

g0x50z0

g1z-16.5f4500

x0

m11

g1z-0.5

m10

g1x50

g0z200x200

g90g95

t2d1

m04s2500

m08

g0x40z5

g1x38z-0.9f5

x35.4

g1x33.6z0f0.2

g1x16

z0.5F5

g0x200z200

t3d1m04s2500

g0z5x17.5

z1x19

g1z-15.6f0.25

x18.5

g0z0.5

x20

g1z-15.6

x19.5

g0z0.5

x20.8

g1z-15.6

x17.5

g0z0.5

x23

g1z0f0.15

x21.1z-0.95

z-15.6

x17.5

g0z10

x200z200

t4d1m04s2500

g0x20.5z20

z5f20

CYCLE97 (1, 0, 5, -13.5, 21, 21, 1, 1, 0.65, 0.05, 0, 0, 3, 2, 4, 1, 0, 0)

g0z20

x200z200

m05

g04h0.2

t5d1m03s2500

g0x26

z10

g1z2f2

g1z-1f0.1

g0z5

z-0.9

g1z-2

g0z5

z-1.9

g1z-2.5

g0z0.5

x24

g1z0f0.25

x25z-0.5

z-2.5

x25.7

g0z0.5

x28

g1z0

x27z-0.5

z-2.5

x25.5

g0z10

x200z200

M05

G04H0.2

m04s2500t2d1

g0x40z5

g1z-8.05f5

x37

g1x27.2f0.15

g0x37

z-10

g1x27.2

g0x37

z-12

g1x30.2

g0x37

z-14

g1x30.2

g0x37

z-15.55

g1x23

g0x37

z-7.2

g1x35.2f2

g1x33.6z-8f0.1

x27

z-10

x28

g03x30z-11cr=1

g1z-14

x28z-15.5

x20f0.1

g0x50

z20

x200z200

M05

m09
