一、零件基本信息
|
用户名称 |
|
所属区域 | ||
零件名称 | 手表壳 | |
所属行业 | 手表 | |
零件材料 | 不锈钢 | |
设备型号 | T3.1 | |
设备系统 | I5系统 | |
夹具单位 | 自制 | |
加工日期 | 2016 05 12 |
二、零件切削参数
切削参数 | |||||||
工步号 | 工部内容 | 工艺设备 | 主轴转速 | 工作进给 | 切削深度 | 进给次数 | 工时(s) |
r/min | mm/min | mm | s | ||||
Op10 | 定位 | ||||||
Op20 | 开粗 | 700 | 0.08 | 6.25 | 1 | 57 | |
Op30 | 开精 | 700 | 0.02 | 6.4 | 1 | 40 | |
Op40 |
三、零件工艺性难点
不锈钢表壳类似加工薄壁件
四、零件图纸

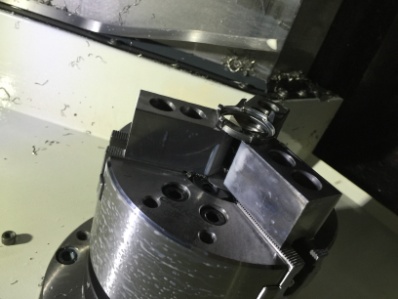

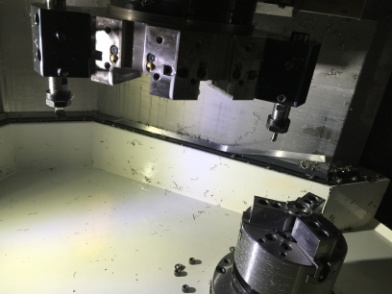

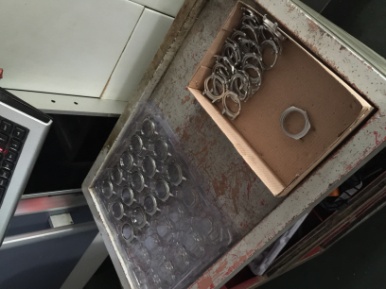

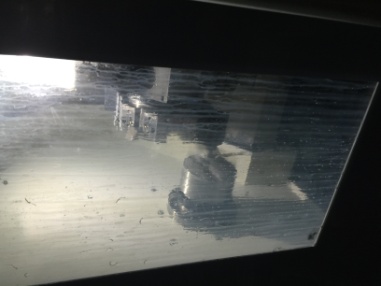

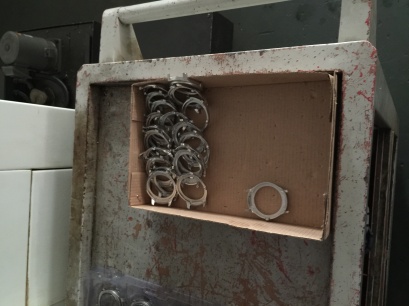

五、用户现场图片
七、加工程序
G90G95
M8
T7D1
M3S700
G0X32
Z2.
G1Z0.5F0.82
Z-6.25F0.12
X31.8F0.1
G0Z2.
X33.
G1Z-.8F.8
Z-6.25F0.1
X32.8
G0Z2.
X34
G1Z-.8F2.
Z-6.25F.085
X33.8
G0Z1.
X35
G1Z-.7F.8
Z-6.25F.085
X34.8
G0Z1.
X35.2
G1Z-.8F.8
Z-6.25F.085
X34.0
G0Z1.0
X36
G1Z-.8F.8
Z-2.5F.08
Z-3.09F.01
X35.8F.035
G0Z1.
X37
G1Z-.8F.8
Z-2.5F.08
Z-3.09F.01
X36.8F.035
G0Z4.
X38
G1Z-2.3F.085
G1Z-3.09F.01
X37.8F.05
G0Z100
M1
T4D1
M3S700
M8
G0X39.1
Z4.
G1Z-2.0F.03
Z-3.1F0.01
G04H0.1
G1X36.61F.03
G1X35.81Z-3.5F0.02
Z-6.4F.05
X35.5F.6
G0Z100.
X140.
M9
M5
M11
M02
