散热器部件

0 174 @李先生 2019-10-24 15:35:25

一、零件基本信息







用户名称



所属区域


零件名称

散热器零部件

所属行业

机械

零件材料

铝

设备型号

T3.1

设备系统

I5系统

夹具单位

自制

加工日期

2016-09-10

































二、零件切削参数

切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

OP10

粗车外圆

R0.4外圆刀

2000

0.1

2

12


OP20

外圆大端面

R0.2外圆刀

2000

0.1

2

12


OP30

半精车外圆

R0.4外圆刀

2000

0.035

17

12


OP40

内孔槽

手磨刀

1500

0.03

1

12


OP50

精车外圆

R0.4外圆刀

1800

0.08

35

12


三、零件工艺性难点：工艺问题点、解决方案

外圆精加工序 内孔精加工序暂无，内孔公差要求34H7   工件为四方料

四、零件图纸

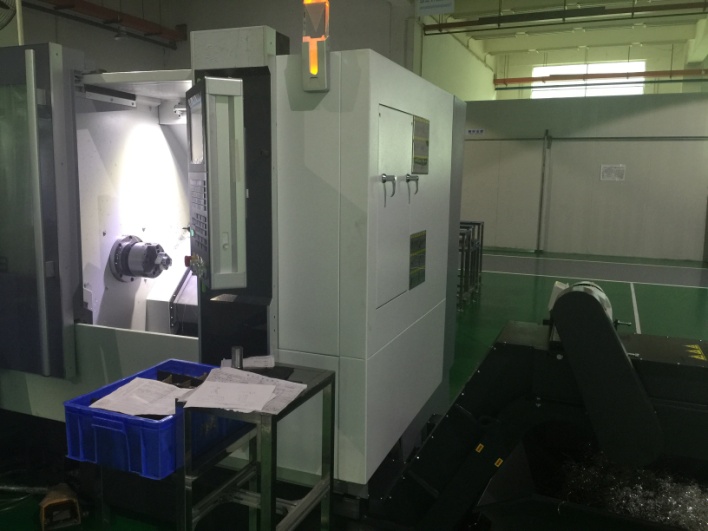

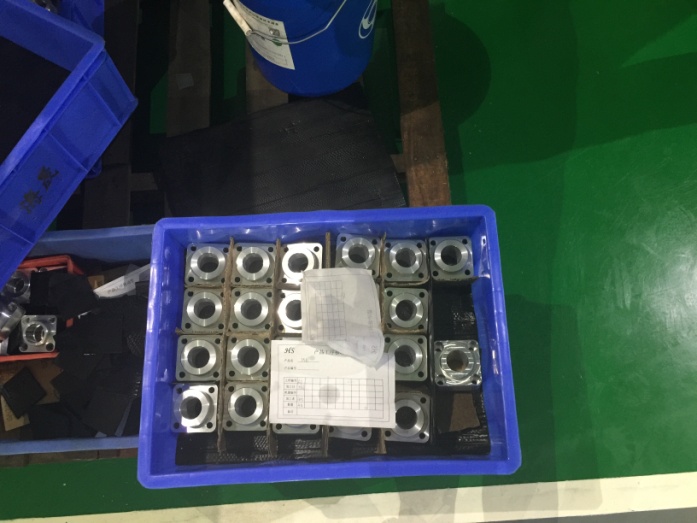

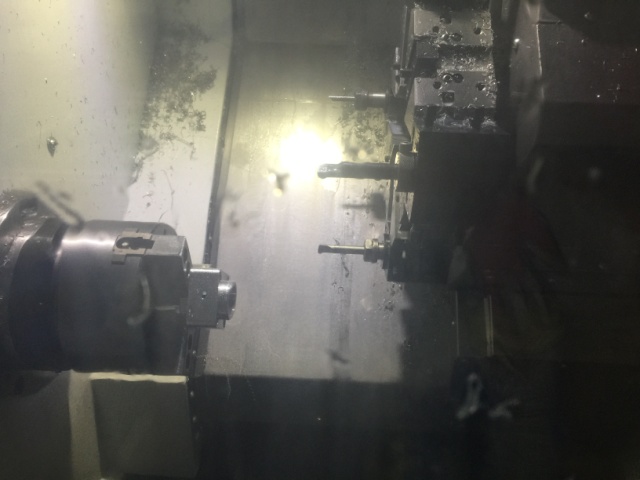

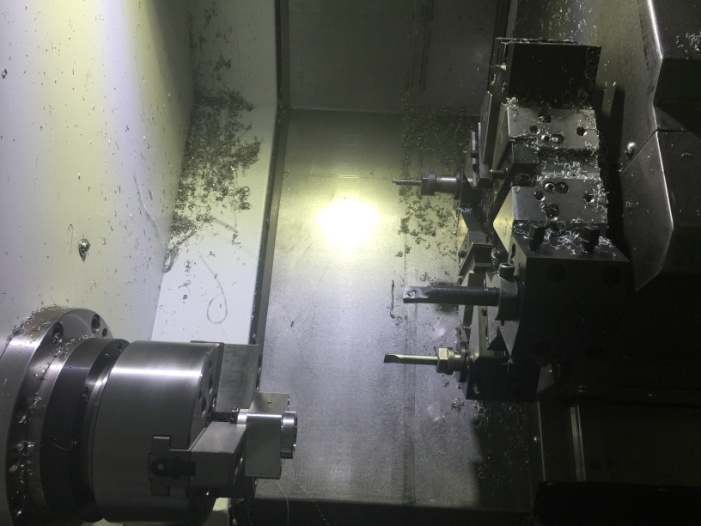

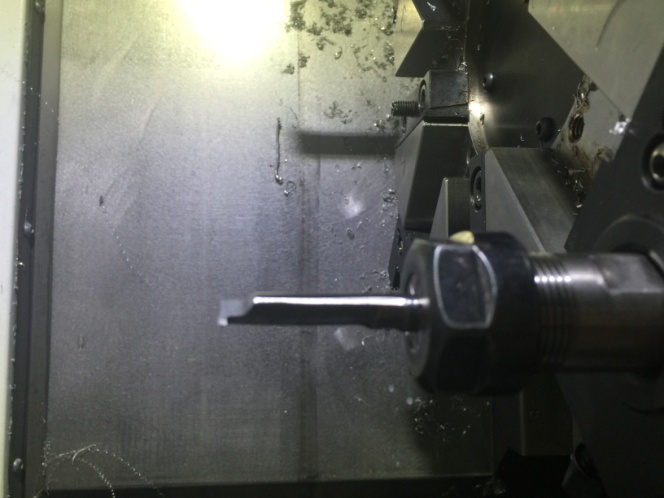

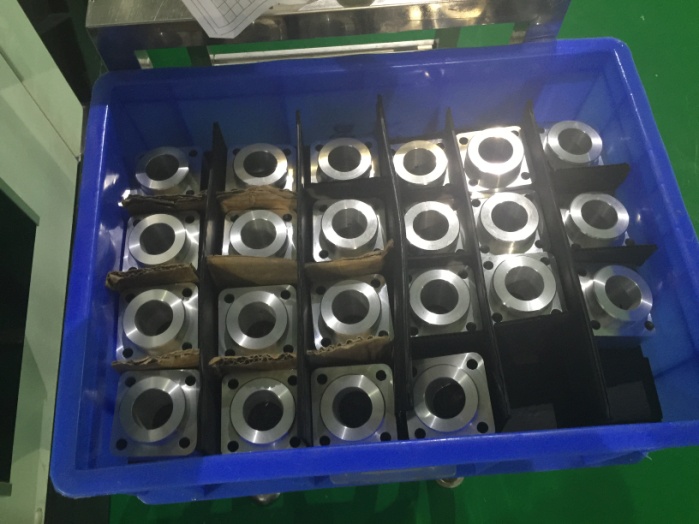

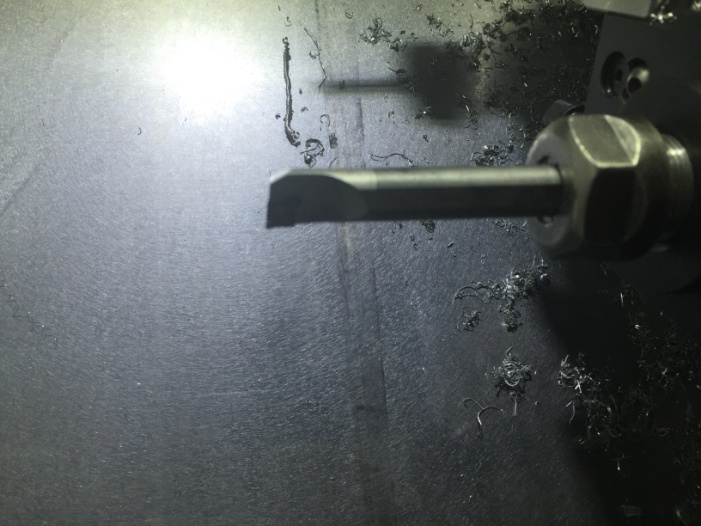

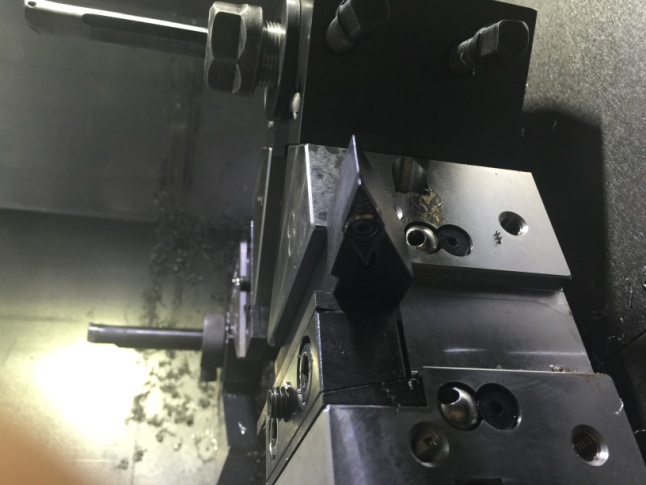

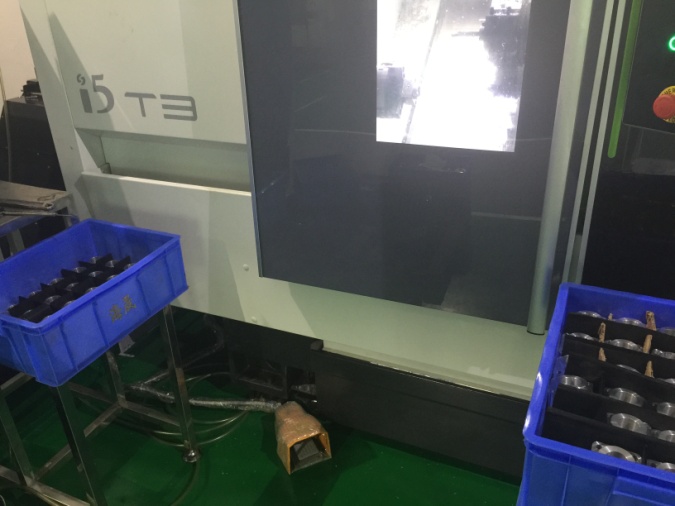

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等







七、零件切削程序

G90

G95

M8

T1D1

M4S2000

G0X-25Z5

Z1

CYCLE95 ("22", 0.5, 0, 0, 0, 0.1, 0.08, 0, 1, 0, 0, -0.5)

G0Z5.0

Z50

M5

M00

M01



T8D1

G0X100Z20

M4S2000

Z2.0

G1Z-9.95F1.0

G1X45F0.1

Z-9.9F0.2

G0X46.0

Z0.1

G1X29F0.1

Z0.0F0.05

G4H0.2

G1X41.8F0.1

G1X44Z-1.1F0.035

G1Z-10.F0.1

G4H0.2

G1X90

G00X100Z170

M1





T1D1

M4S2000

G0X-35.15Z5

Z1

G1Z0.3F0.15

G1X-33.9Z-0.3F.035

G1Z-51.0F0.1

G4H0.2

G1X-31.7F0.05

G1X-31.1Z-51.3F0.035

G1Z-55.0F0.1

G1X-29.0F0.3

G0Z5.0

X50Z60

M01



T7D1

M04S1500

G0X-28.Z50.

G1Z-28.6F1.0

G1X-35.95F0.03

G4H0.2

G1X-33.0F0.5

G1Z-27.0F0.3

G1X-35.95F0.03

G4H0.2

G0X-33.0

Z20

G4H0.2

G1Z-28.9F1.0

G1X-33.7F0.3

G1X-34.3Z-28.7F0.025

G1X-36.01F0.02

G4H0.2

G1Z-25.03F0.02

G4H0.2

G1X-36.05F0.02

G1Z-28.7F0.02

G1Z-25.03F0.02

G4H0.2

G1X-34.3F0.1

X-33.7Z-24.83F0.025

G0X-28.0

G0Z20.

G00X60Z60

M1



N3

T1D1

M4S1800

G0X-34.017Z5

Z1

G1Z-51.0F0.08

G4H0.2

G1X-31.7F0.05

G1X-31.1Z-51.3F0.06

G1Z-55.0F0.08

G1X-29.0F0.3

G0Z5.0

X100Z90

M01

T2D1

M9

M5

M2

子程序

G00X-28.1Z2

G01X-35.9

G01Z0.5

G01X-33.9Z-0.5

G01Z-50.05

G00X-28.1
