一、零件基本信息







用户名称



所属区域


零件名称

CASE-BALL

所属行业

汽车零部件

零件材料

20Cr

设备型号

i5T3.1

设备系统

i5

夹具单位

工厂定制

加工日期

2016-5-17

































二、零件切削参数

切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/r

mm

s

OP10-1

车端面

CNMG刀片

2500

0.25

0.5

2


OP10-2

外圆仿形粗车

CNMG刀片

2500

0.28

0.5

3


OP10-3

外圆仿形精车

CNMG刀片

2500

0.2

0.5

1


OP10-4

∅35.6内孔粗车

CCMT刀片

3000

0.25

0.65

3


OP10-5

内孔仿形粗车

CCMT刀片

3000

0.25

0.5

2


OP10-6

内孔仿形精车

CCMT刀片

3000

0.15

0.3

1


OP20-1

粗车右端面

CNMG刀片

2500

0.25

1

1


OP20-2

粗车∅39.75外圆

CNMG刀片

2500

0.25

1

1


OP20-3

粗车∅39外圆

CNMG刀片

2500

0.25

0.8

5


OP20-4

外圆仿形精车

VNMG刀片

3000

0.2

0.5

1


OP20-5

切4mm宽槽

3mm宽槽刀片

2000

0.12

3

2


OP20-6

切2mm宽槽

1mm宽槽刀片

2000

0.1

1

2


三、零件工艺性难点：工艺问题点、解决方案

第一序与第二序内孔衔接处容易出现毛刺，在车削时应注意走刀方向，避免毛刺的产生。

四、零件图纸（电子版本）

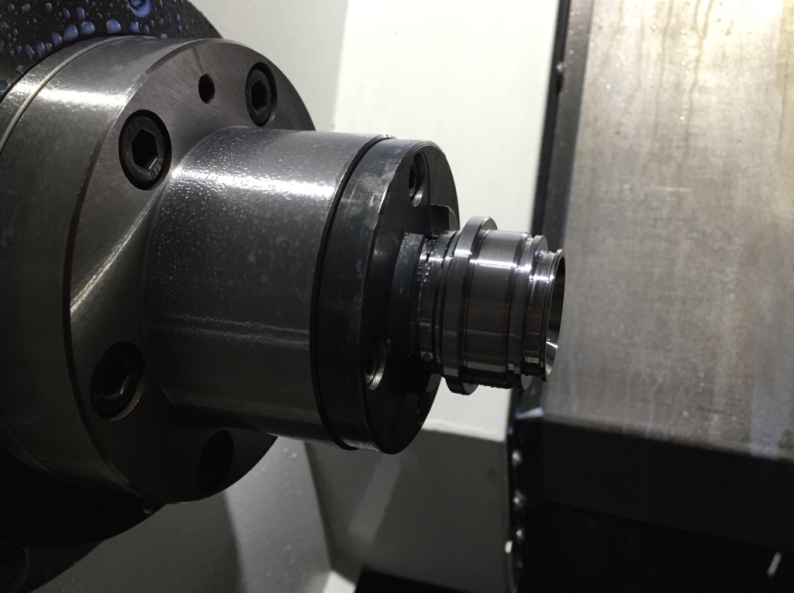

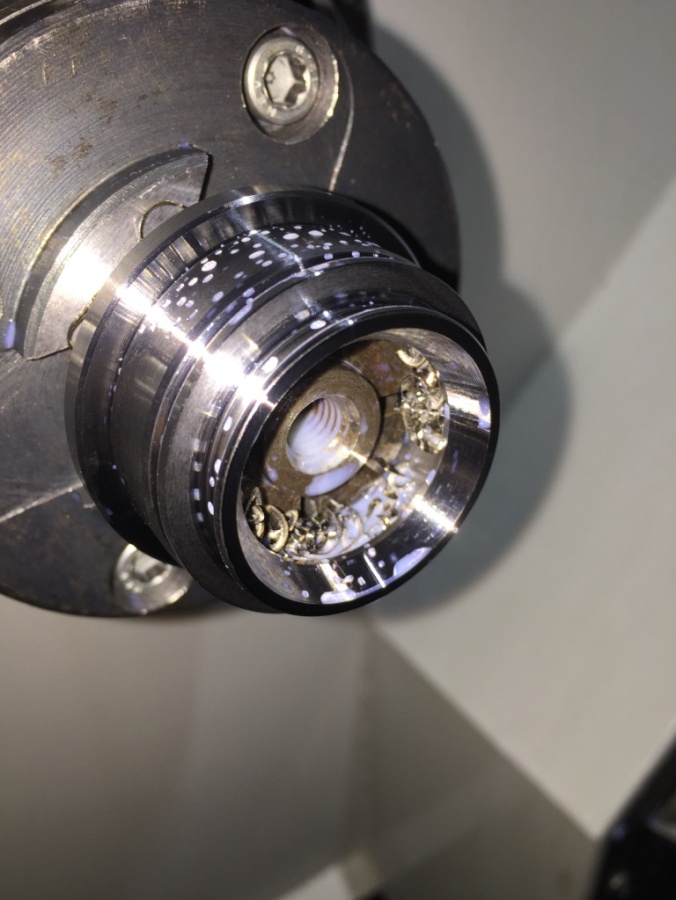

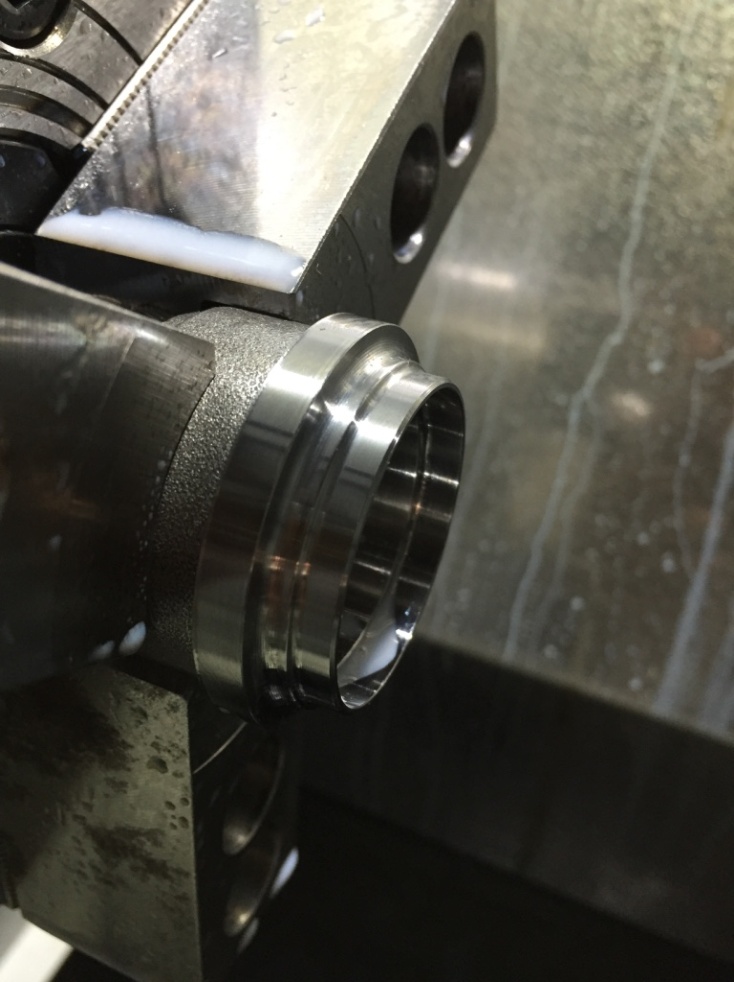

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等





















































六、零件加工特殊夹具、设备情况等



七、零件切削程序

g95

m08

t1d1

m3s2500

g0x-42

z0.5

g01x-28f0.25

z1

g0x-42

z0

g01x-28f0.25

z1

x-38

f0.28

CYCLE99 ("waiyuan2", 1.5, 0.5, 3, 1, 0)

f0.2

CYCLE99 ("waiyuan2", 0.5, 0, 7, 0, 0)





g0z100

s3000

t2d1

g0x28

z1

CYCLE95 ("neiyuan", 0.65, 0, 0, 0, 0.25, 0, 0, 3, 0, 0, 0.5)

g0z1

x33

f0.25



CYCLE99 ("nyjingche", 2.5, 0.5, 3, 2, 0.5)

f0.15

CYCLE99 ("nyjingche", 0.5, 0, 7, 0, 0.5)



g0z100

m09

m30
