前法兰

0 162 三王 2019-10-24 15:01:30

一、零件基本信息







用户名称



所属区域


零件名称

前法兰

所属行业

汽车零部件

零件材料

QT450-10

设备型号

I5t3.3

设备系统

I5系统

夹具单位

自制

加工日期

2016-09-16

































二、零件切削参数

切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

OP10A-1

粗车端面外圆

R0.8外圆刀

800

0.15

0.6

1


OP10A-2

钻孔

钻头

500

0.07

-23

12


OP10A-3

粗车内孔

R0.8内孔刀

800

0.07

-23

12


OP10A-4

精车内孔倒角

R0.4内孔刀

700

0.07

-6

12


OP10A-5

加工端面槽

R3槽刀

500

0.1

-9.4

12


OP10A-6

精车外圆

R0.4外圆刀

1000

0.1

-10.4

2


三、零件工艺性难点：工艺问题点、解决方案

保证A面同轴度 圆跳动0.01 B面平行度0.01

四、零件图纸

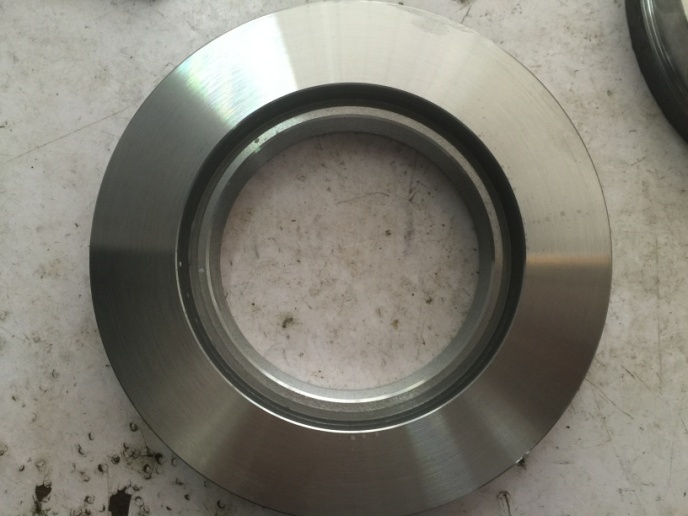

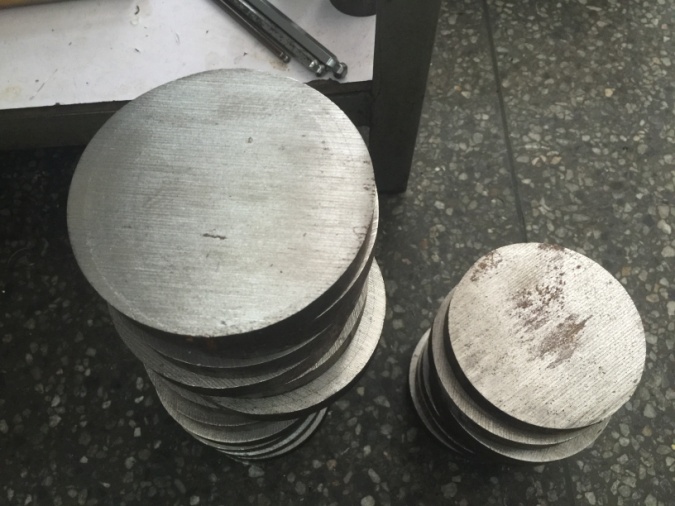

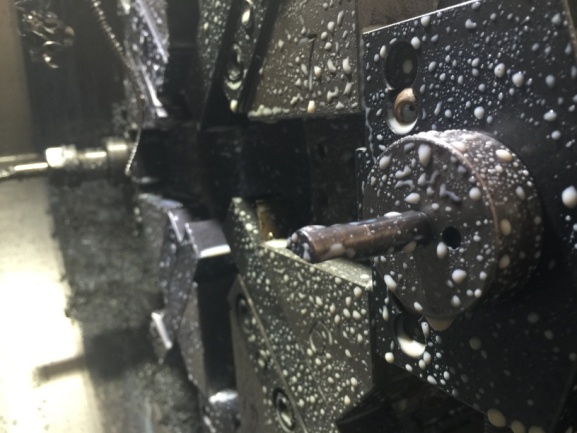

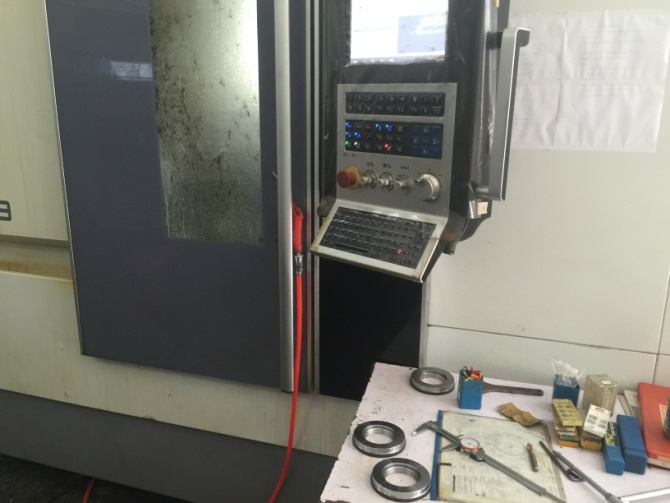

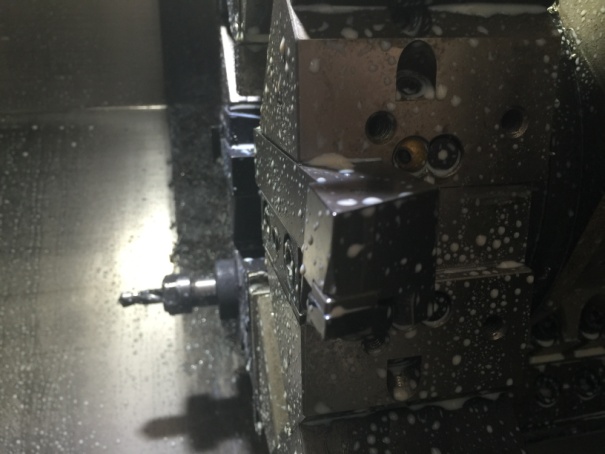

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等







六、零件切削程序

M10

G90G95

T6D1M3S800

M8

G0X112.0

Z1.2

G1X-1.0F0.13

G0X112.0Z2.2

Z0.6

G1X-1.0F0.15

G0X112.0Z1.5

Z0.1

G1X-1.2

G0X108.0Z1.0

G1Z-10.5F0.22

X108.5

G0Z1.0

X105.2

G1Z0.0

X106.2Z-0.5

Z-10.5

X107.0

G0Z160.0

T1D1M3S500

G0X0.0

Z1.0

G1Z-0.5F0.03

G0Z1.0

G1Z-1.5F0.05

G0Z1.0

Z-1.0

G1Z-10.0F0.07

G0Z3.0

Z-9.5

G1Z-17.0

G0Z3.0

Z-16.5

G1Z-23.0

G0Z100.0

T3D1M3S800

G0X15.0

Z1.0

G1Z-20.0F0.07

X14.5

G0Z1.0

X15.0

CYCLE95 ("011A02A", 1, 0.05, 0.08, 0, 0.16, 0, 0, 3, 0, 0, 0.3)

G0Z120.0

T7D1M3S700

G0X71.5

Z1.0

G1Z0.0F0.07

X70.5Z-0.5

Z-5.4

X61.5

X60.3Z-6.0

X60.0

G0Z130.0

T5D1M3S500

G0X64.0

Z1.0

Z-5.0

G1X65.0F0.1

Z-5.2

Z-7.0F0.01

Z-6.95

Z-8.2

Z-8.05

Z-9.0

Z-8.9

Z-9.4

G0Z5.0

X64.0

Z60.0

Z1.0

Z-4.9

G1X66.55F0.05

Z-9.4F0.02

X65.0

G0Z-5.0

X64.2

G1Z-5.4F0.05

X65.0Z-5.8

Z-9.4

G0Z10.0

X200.0Z150.0

T4D1M3S1000

G0X107.0

Z0.0

G1X69.5F0.1

G0X104.9Z1.0

G1Z0.0

X105.9Z-0.5

Z-10.4

G0X200.0Z200.0

M5

M9

T6D1

M30
