佩环

0 208 倔强的蝴蝶 2019-10-24 14:53:24

一、零件基本信息







用户名称



所属区域


零件名称

配环

所属行业

汽车零部件

零件材料

45#

设备型号

HTC2050

设备系统

FANCK

夹具单位

自制

加工日期

2016-11-05

































二、零件切削参数

切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

OP10

车端面

R0.8外圆刀

1500

0.15

1

1

3

OP20

中心钻

1.5中心钻

1000

0.1

1.5

1

6

OP30

钻孔

钻头

1000

0.1

6

1

19

三、零件工艺性难点：工艺问题点、解决方案

自制夹具定位    定位夹具

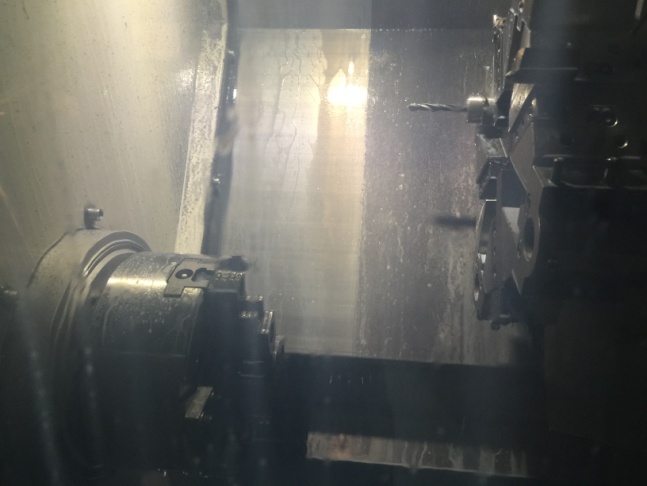

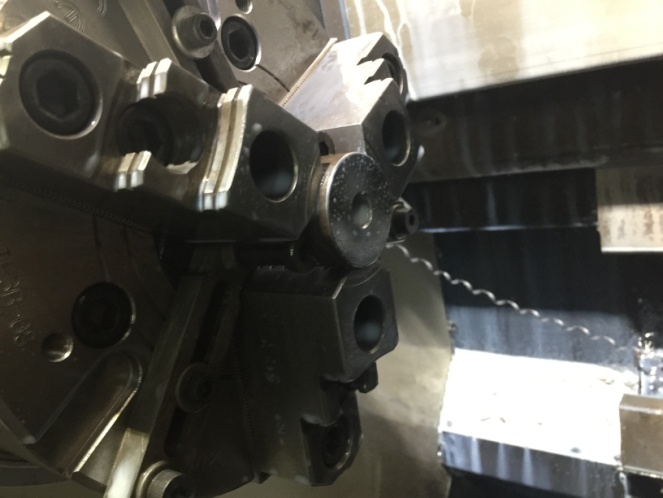

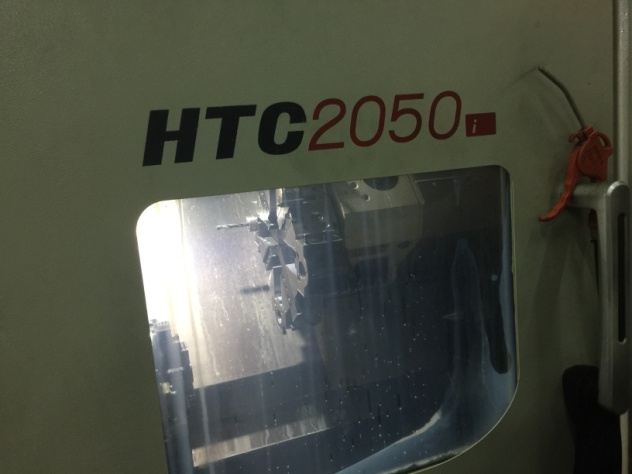

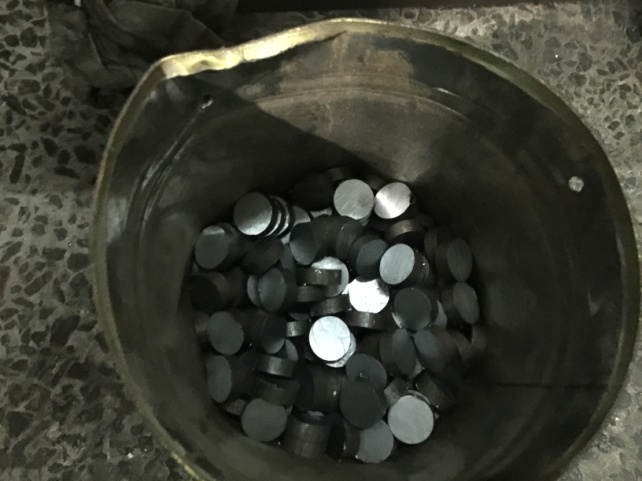

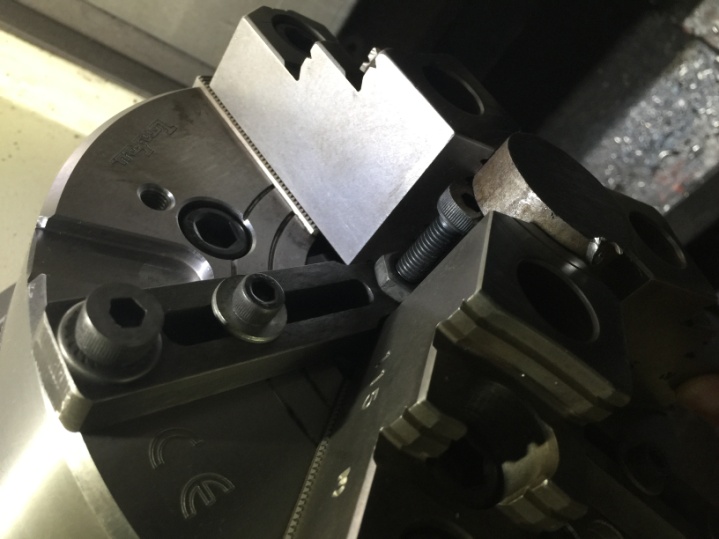

四、用户现场照片：零件、工装夹具、特殊刀具、现场照片等

六、零件切削程序

G90G95

T101

M04S1500

G00X35Z0

G01X-1F0.15

G00X150Z150

T303

M03S1000

G00X0Z2

G01Z-3F0.1

G00Z50

G0X150Z150

T505

M03S1000

G00X0Z2

G01Z-6F0.1

G00Z3

G00X150Z150

M05

M30
