一、零件基本信息
|
用户名称 |
|
所属区域 | ||
零件名称 | 内套 | |
所属行业 | 汽车 | |
零件材料 | 45# | |
设备型号 | T3.3 | |
设备系统 | I5系统 | |
夹具单位 | 自制 | |
加工日期 | 2016 05 10 |
二、零件切削参数
切削参数 | |||||||
工步号 | 工部内容 | 工艺设备 | 主轴转速 | 工作进给 | 切削深度 | 进给次数 | 工时(s) |
r/min | mm/min | mm | s | ||||
Op10 | 定位 | ||||||
Op20 | 外圆开粗 | 外圆刀 | 1500 | 0.2 | 04 | ||
Op30 | 中心钻 | 中心钻 | 800 | 0.05 | 1 | 05 | |
Op40 | 钻孔 | 钻头 | 700 | 0.15 | 85 | ||
Op50 | 内孔开粗 | 粗车刀 | 1200 | 0.1 | 60 | ||
Op60 | 精车内孔 | 精车刀 | 1500 | 0.03 | 1 | 45 | |
Op70 | 切断 | 切断刀 | 800 | 0.05 | 1 | 10 |
三、零件工艺性难点

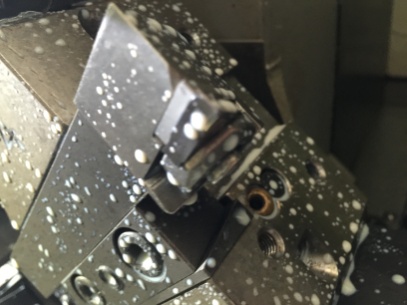

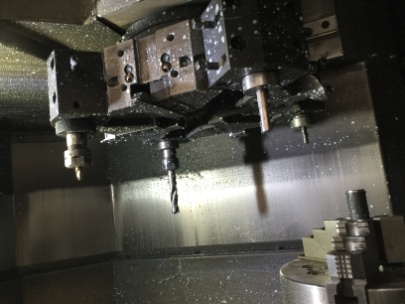

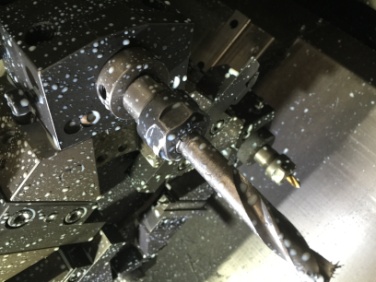

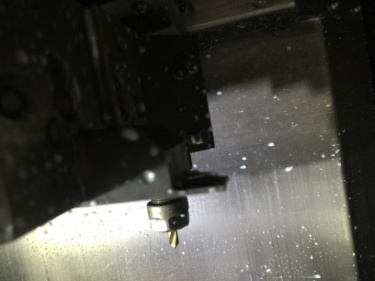

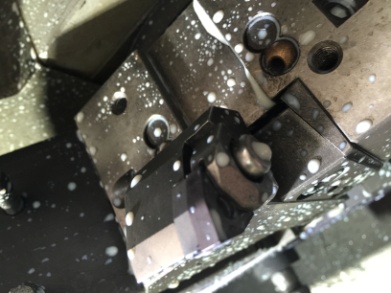

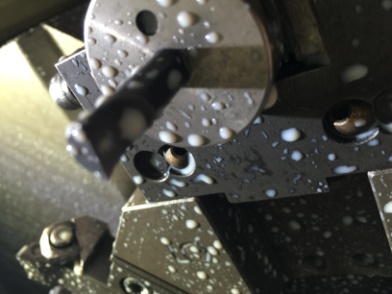

所用刀具如下图

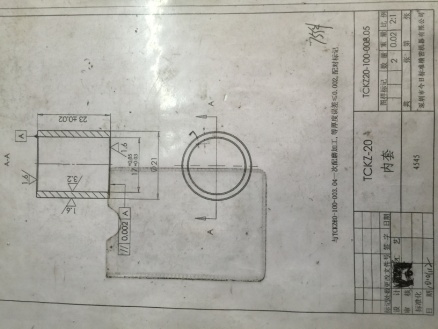

四、零件图纸

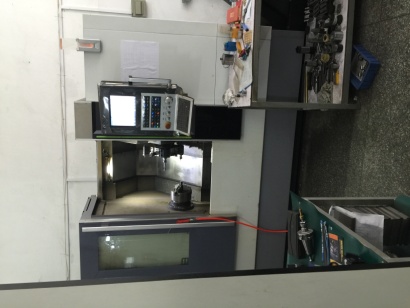

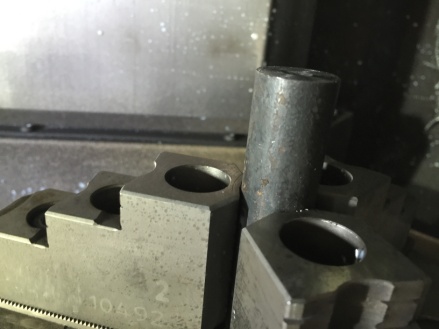

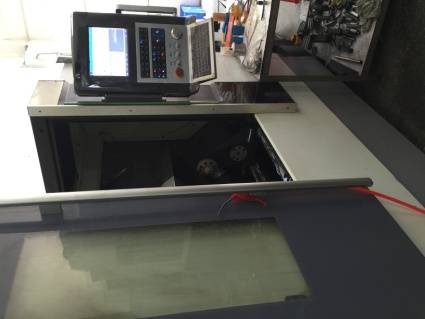

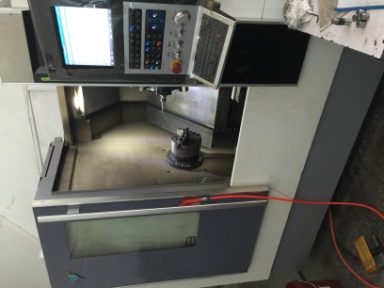

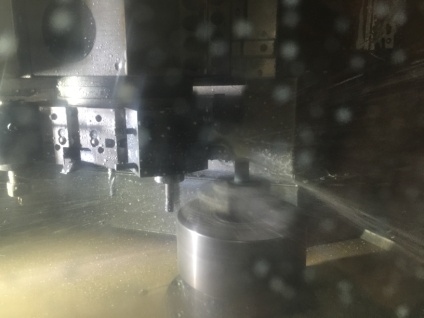

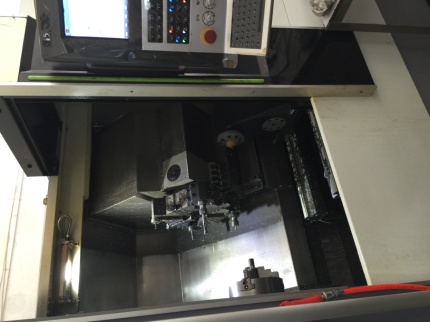

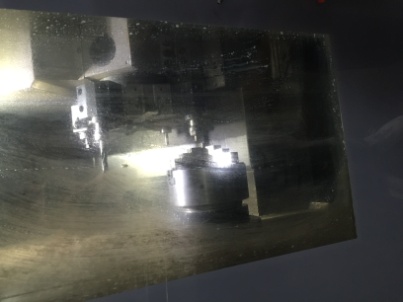

五、用户现场照片
六、加工程序
G90G95
G54
T1D2
G00X28Z0.5
M11
M00
T1D1
M08
M04S1000
G96S100LIM=2000
G01X32Z0.05
G01X-2F0.2
G97
G00X32Z2
M04S1500
CYCLE95 ("01", 1.5, 0, 0.2, 0, 0.17, 0.2, 0.07, 1, 0, 0, 0)
G00X32Z2
G00X150Z150
M05
T8D1
M03S800
G00X0
Z2
Z0.5
G01Z-1.3F0.05
G00Z50
T5D1
M03S700
G00X0
Z2
Z0.5
G01Z-3F0.15
G00Z0
G01Z-6F0.15
G00Z0
G01Z-9F0.15
G00Z0
G01Z-12F0.15
G00Z0
G01Z-15F0.15
G00Z0
G01Z-18F0.15
G00Z0
G01Z-21F0.15
G00Z0
G01Z-24F0.15
G00Z0
G01Z-27F0.15
G00Z0
G00Z50
T4D1
M04S1200
G00X12Z2
CYCLE95 ("001", 1, 0, 0.2, 0, 0.17, 0.1, 0.08, 3, 0, 0, 0)
G00X12Z2
M04S1500
CYCLE95 ("01", 1.5, 0, 0.2, 0, 0.17, 0.1, 0.07, 7, 0, 0, 0)
G00X150Z150
T3D1
M04S800
G00X23Z-26
G01X20F0.08
G04H0.2
G01X19
G04H0.2
G01X18
G04H0.2
G01X16
G00X100
G00X150Z150
T1D2
M05
M02
G00X104Z0.1
G01X80F0.15
Z0.5
G00X102Z1
G01Z-21F0.15
G00X104Z1
X100.5
G01Z-21
G97
G00X150Z200
G54
M04S2200
G96S1500LIM=3000
T4D1
G00X103Z0
G01X80F0.06
Z0.5
G00X99.2Z2
G01Z0
G01X100CHR=0.4
G01Z-21F0.06
G97
G00X150Z200
T1D1
G54
M04S1400
G00X85Z2
CYCLE95 ("01", 1.5, 0, 0.2, 0, 0.17, 0.1, 0.07, 3, 0, 0, 0)
G00X150Z150
G54
T3D1
M04S1800
G54
G96S1500LIM=2500
G00X98.2Z2
G01Z0F0.07
G01X97.8RND=0.2
G01Z-3
G01X94.86RND=0.2
G01Z-8.1
G01X90.6RND=0.2
G01Z-21
G00X85Z-15
G00Z50
G97
M04S1000
G00X150Z200
T2D1
M04S450
G00X103Z-20.9
G01X99F0.08
G01X101
G01Z-20.6
G01X100.1
G01X99.5Z-20.9
G01X87F0.08
G00X105
G00X150Z200
M05
M02
