门拉手

0 176 @李先生 2019-10-24 14:32:16

一、零件基本信息



用户名称



所属区域


零件名称

门拉手

所属行业

汽车

零件材料

45#

设备型号

I5t1.4

设备系统

I5系统

夹具单位

自制

加工日期

2016 04 07



二、零件切削参数

切削参数

工步号

工部内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时（s）




r/min

mm/min

mm


s

Op10

粗车外圆

0.8外圆刀

1000

0.2

73

20

240

Op20

精车外圆

0.4外圆刀

1200

0.1

73

1

10

Op30

螺纹

螺纹刀

400

0.05

56

25

60





















三、零件工艺性难点

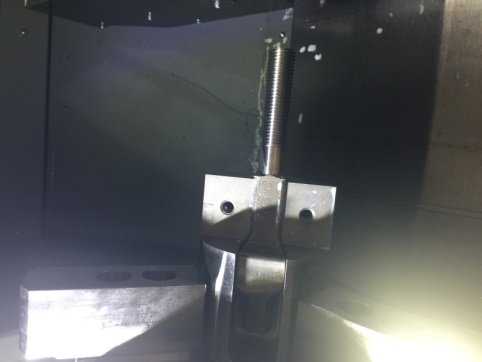

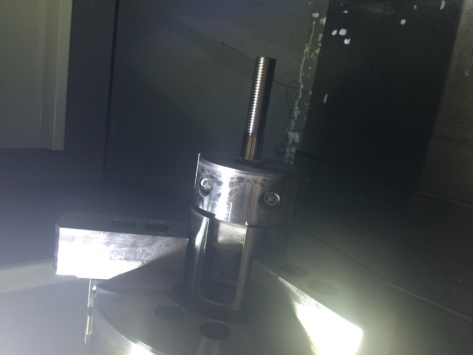

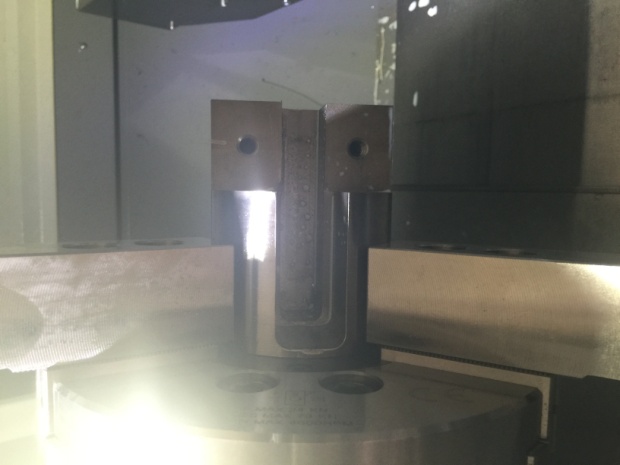

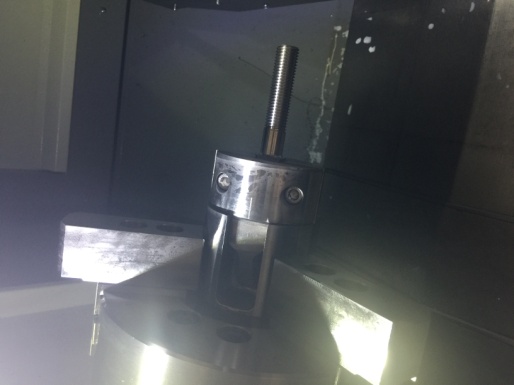

零件45号钢简单的螺纹工件形状特殊自做夹具如下图

工件零件比较特殊自制简单夹具配合比较有特点

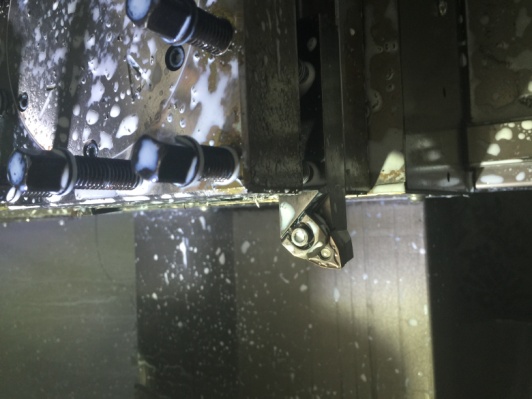

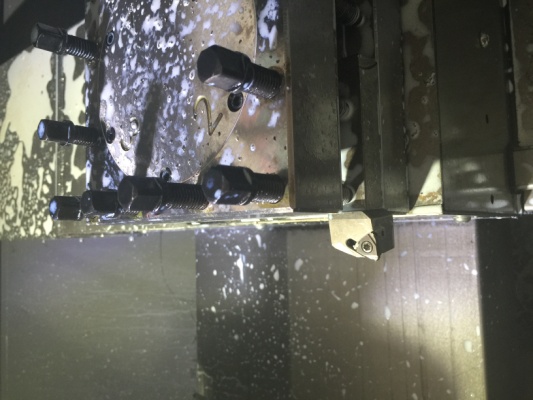

用户所用刀具图片

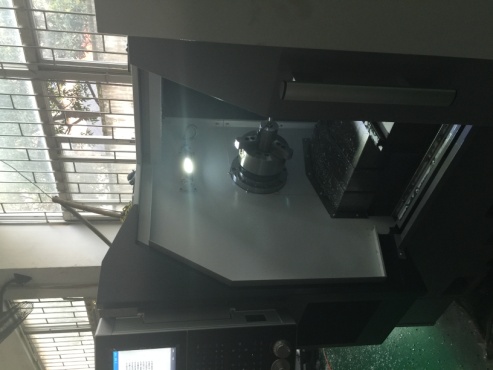

四、用户现场照片







六、加工程序



g90g95

T1d1

M8

M3S1000

G0X27.

Z0.1

G1X-0.8F0.12

g0x26.z1.

G95F0.2

CYCLE95 ("WAIYUAN", 0.6, 0.1, 0.2, 0, 0.2, 0.2, 0.1, 1, 0, 0, 1)

g0x30.

z80.

T2d1m3s1200

g0x17.

z0.

g1x-0.8f0.1

g0x13.0z1.

g1z0.f0.2

x15.75Z-1.5f0.08

x15.8z-73.f0.1

g2x20.z-75.cr=2

g1x26.f0.12

g0z80.

T3d1m3s400

g0x17.

z4.

CYCLE97 (2, 0, 0, -56., 15.65, 15.8, 1, 1, 1.2, 0.05, 0, 0, 12, 2, 1, 1, 0, 0)

g0X150.

z150.

M9

M5

T1d1

m30





子程序

G1X13.0Z0.05

X15.75Z-1.5

X15.8Z-73.

G2X20.Z-75.CR=2

G1X26.

RET
