一、零件基本信息







用户名称



所属区域


零件名称

拉管

所属行业

汽车零部件

零件材料

不锈钢

设备型号

I5T3.1

设备系统

I5系统

夹具单位

自制

加工日期

2016-08-04

































二、零件切削参数

二零件切削参数

切削参数

工步号

工部内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时（s）




r/min

mm/min

mm


s

Op10

开粗外圆

0.8外圆刀

1300

0.2

1.5


45

Op20

中心钻

2.5中心钻

800

0.15

3

1

8

Op30

钻头

钻头

800

0.12

55

1

68

Op40

内孔开粗

R0.8内孔刀

1000

0.15

1.5


55

Op50

外圆开精

R0.4外圆刀

1500

0.08

0.3

1

12

Op60

内孔精车

R0.4内孔刀

1200

0.07

0.3

1

10

Op70

切断

切断刀

600

0.05


1

40





三、零件工艺性难点：工艺问题点、解决方案

1 薄壁件装配件

2 装夹一面

3掉头装夹第二次



四、零件图纸

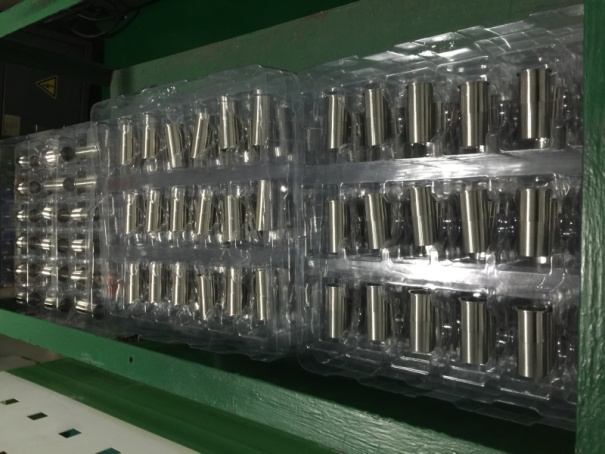

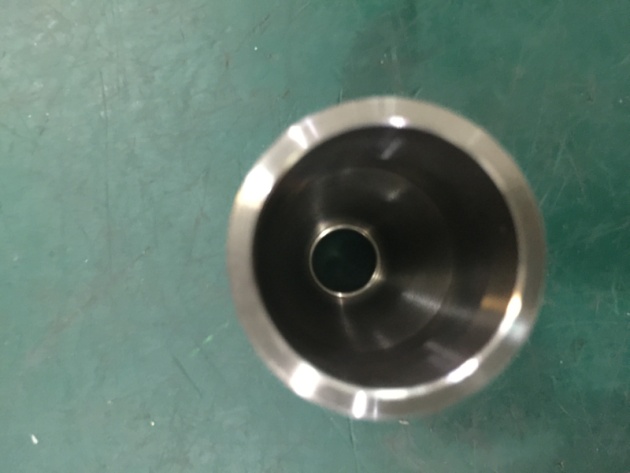

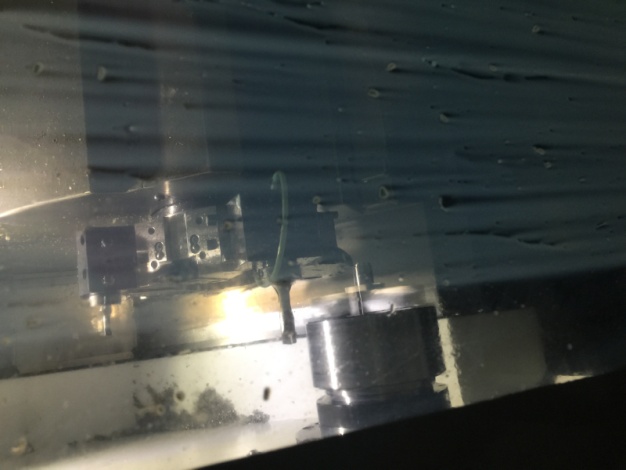

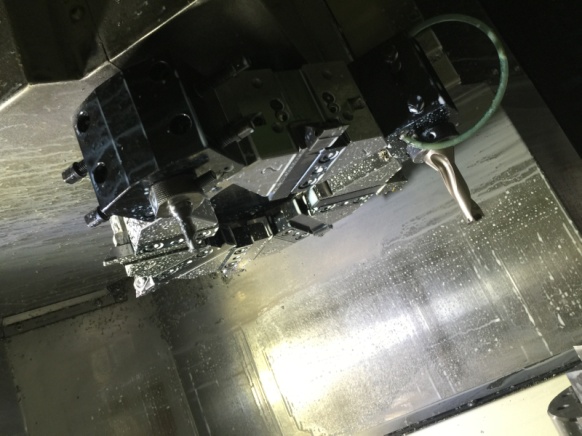

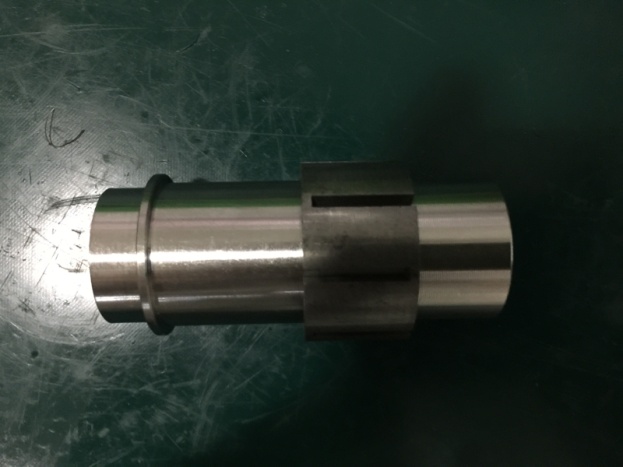

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等



六、零件切削程序

G90G95

T4D1M4S1300

G0X26Z20

M8

Z0.1

G1X0F0.25

G0X26Z1

CYCLE95 ("11", 0.75, 0.1, 0.075, 0, 0.23, 0, 0, 1, 0, 0, 0)

G0X150Z150

M1

T3D1M4S800

G0X0

Z1

G01Z-1.5F0.15

G0Z20

G0X150Z150

M1

T2D1M4S800

G00X0

G00Z2

G01Z1.9F0.15

G17

CYCLE83 (5, 0, 3, -1.9, -55, -55, -3, -0.15, 0, 0, 0.2, 0)

G18

M8

G0Z20

G0X150Z150

M1

T8D1M3S1000

G0X10Z20

Z0.5

CYCLE95 ("12", 0.75, 0.1, 0.075, 0, 0.23, 0, 0,3, 0, 0, 0)

X150Z150

M1

T5D1M41500

G00X22Z2

CYCLE95 ("11", 0.75, 0.1, 0.075, 0, 0.23, 0, 0, 5, 0, 0, 0)

G00X15Z150

X150Z150

M1

T7D1M4S1200

G0X10Z20

M8

CYCLE95 ("11", 0.75, 0.1, 0.075, 0, 0.23, 0, 0,7, 0, 0, 0)



X150Z150

M1

M02
