一、零件基本信息







用户名称


所属区域


零件名称

夹套

所属行业

夹具零部件

零件材料

40GR

设备型号

I5T3.3

设备系统

I5系统

夹具单位

自制

加工日期

2016-10-15



















二、零件切削参数





切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

OP10A-1

精车外圆

金刚石刀

500

0.05

0.3

1

35

OP10A-2

精车内孔

金刚石刀片

500

0.05

0.3

1

30



三、零件工艺性难点：工艺问题点、解决方案

工艺问题：

1、40GR高温淬火，工艺要求以车代磨

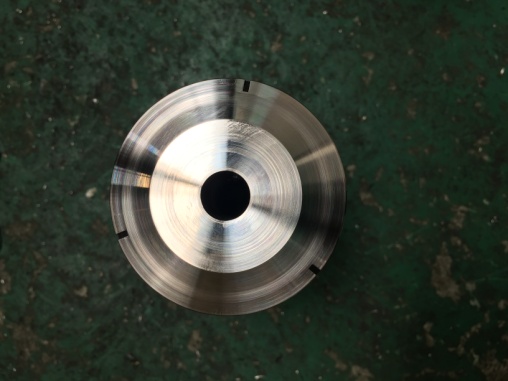

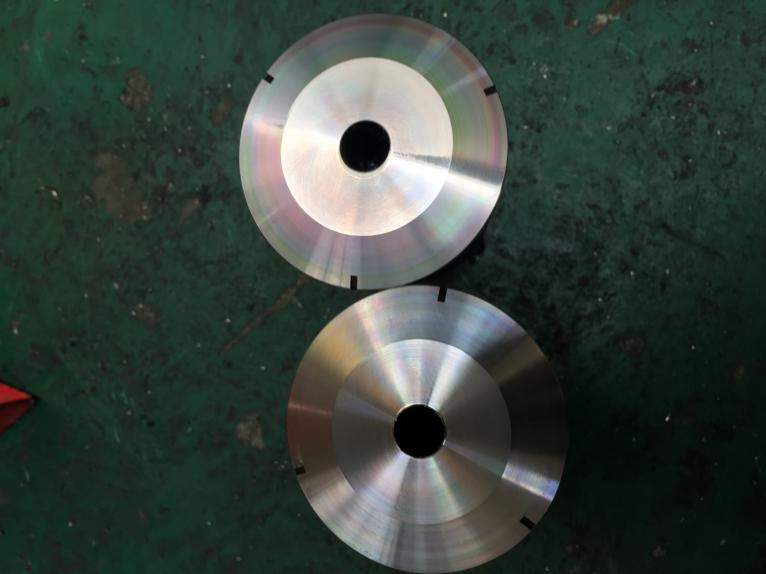

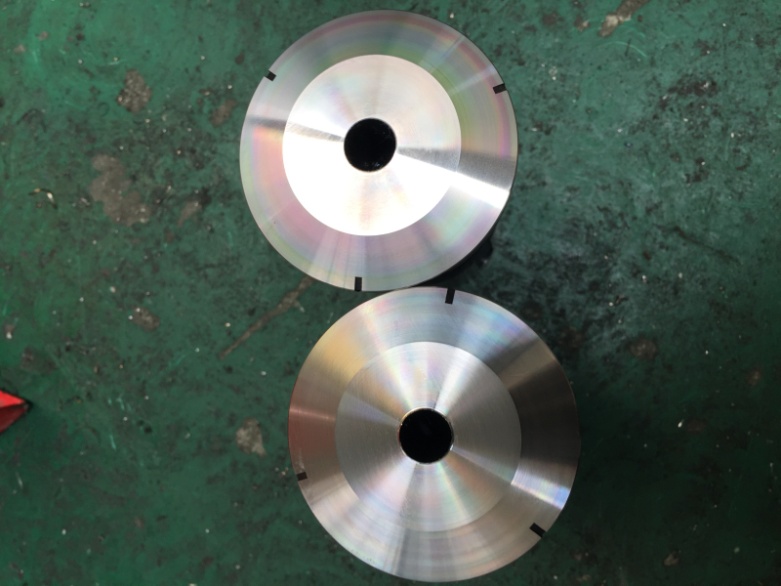

2、加工完成后端面锥度有明显刀纹，见图片，加工前改善后加工对比图片

解决办法

高温淬火，换用金刚石刀片，陶瓷刀片，加工效果无改善

加恒线速

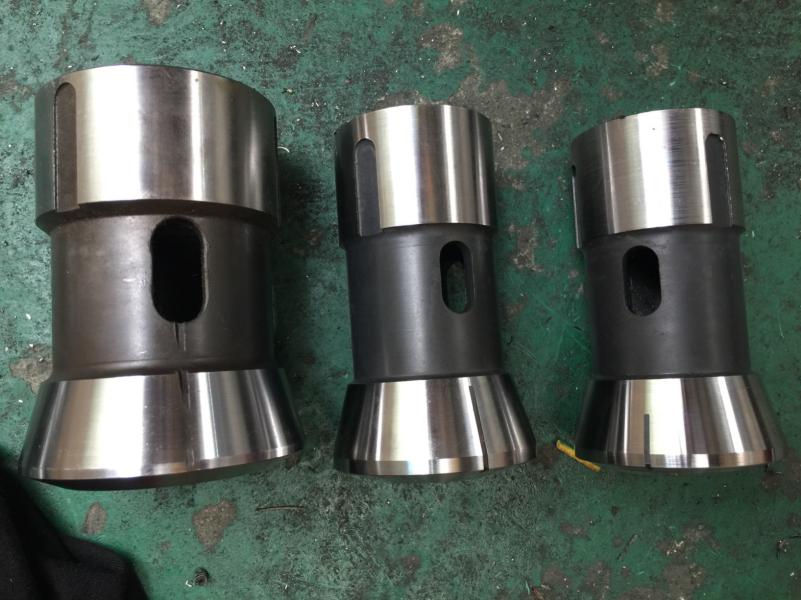

四、用户现场照片：零件、工装夹具、特殊刀具、现场照片等



五、零件切削程序

m8

g95

m04s500

/t7d1

/g0x10.7z2.

/g1z-32.f0.08

/g0x10.3

/g0z2.

/m04s1200

/g0x12.z2.

/g1z0.f0.05

/g1x10.75z-0.5

/g1z-32.

/g0x10.5

/g0z3.

/g0x150.z150.

/m01





m04s500

t5d1

g0x59.5z2.

z-3.5

g1z-12.f0.05

G96S90LIM=500F0.05

g0x59.6

z-4.5

g1x59.5f0.05

x58.5z-4.

g1x36.z-0.15

G97

m04s800

g1x10.

g0z3.

g0x150.z150.

m5

m9

m30
