163一、零件基本信息
| 用户名称 |
|
所属区域 | ||
零件名称 | 后撑套 | |
所属行业 | 汽车零部件 | |
零件材料 | SUS304 | |
设备型号 | I5T5.2 | |
设备系统 | I5系统 | |
夹具单位 | ||
加工日期 | 2016-07-11 |
二、零件切削参数
切削参数 | |||||||
工步号 | 工步内容 | 工艺设备 | 主轴转速 | 工作进给 | 切削深度 | 进给次数 | 工时 |
r/min | mm/min | mm | s | ||||
OP10A-1 | 定位拉料 | ||||||
OP10A-2 | 粗车外圆 | R0.8外圆 | 1500 | 0.1 | 2 | 1 | |
OP10A-3 | 钻孔 | 钻头 | 1500 | 0.07 | 22 | 12 | |
OP10A-4 | 粗车内孔 | R0.8内孔刀 | 1200 | 0.15 | 1 | 12 | |
OP10A-5 | 内孔槽 | ϕ3内孔槽 | 800 | 0.06 | 10 | 12 | |
OP10A-6 | 切槽 | ϕ3切槽刀 | 600 | 0.05 | 15 | 2 | |
OP10A-7 | 精车外圆 | R0.4外圆刀 | 1500 | 0.03 | 0.15 | 2 | |
OP10B-1 | 切断 | Φ3切断刀 | 800 | 0.04 | 8 | 12 | |
三、零件工艺性难点：工艺问题点、解决方案
保证A面同轴0.005

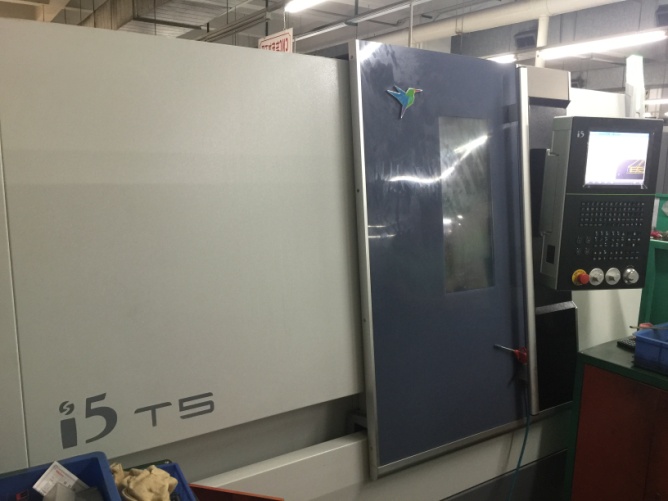

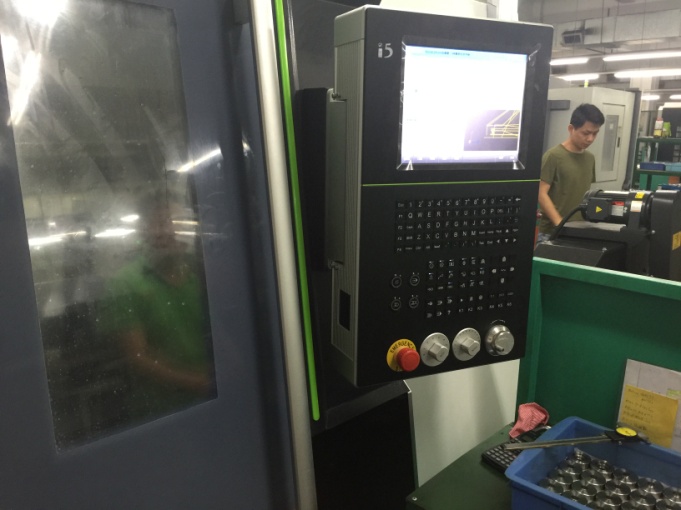

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等
G90G95T5D1
G0X25Z20
Z0.15
M0
G0Z150
M1
M4S1500T5D1
G0X47Z20
Z0.05
M8
G1X-1F0.2
G0X41.Z0.1
G1X43.1CHR=0.8F0.1
Z-17.2F0.25
X45.2Z-18.
G0X250Z150
M1
M4S600T7D1
G0X0.Z20.
Z1.
M8
G1Z-5.F0.07
Z-4.5
Z-10
Z-9.9
Z-15
Z-14.5
Z-20
Z-19.5
Z-22
G0Z150
M1
M4S1200T1D1
G0X12Z20
Z2
M8
CYCLE95 ("152", 1, 0.04, 0.1, 0, 0.15, 0, 0, 3, 0, 0, 0)
G0Z150
M1
M4S800T2D1
G0X26Z20
Z1
M8
G1Z-3.3F0.3
Z-3.5F0.06
G17
CYCLE83 (-3.6, -4.1, -3.85, -2.4, -2.4, -4.1, -4.5, 0.5, 0, 0, 1, 0)
G18
G0Z-3.5
G1X31.5F0.2
Z-6.48F0.1
X31.3
G0Z2
X35.5
G1Z0.1F.1
X34.1CHR=0.7F0.05
Z-6.F0.1
Z-6.5F0.04
X33.5
G0Z-4.1
X26.5F0.2
X18.F0.1
X23.05
G3X24.65Z-4.9CR=0.8F0.05
G1Z-6.5
X34
X33Z-6F0.2
G0Z150
M1
M4S600T4D1
G0X46Z20
Z1
M8
Z-17.
G1X43.5F0.2
X40F0.05
X40.5
X35
X35.5
X30
X30.5
X25
X25.5
X20
X20.5
X15
G0X44
Z-14.6
G1X43.05F0.2
G3X38.25Z-17CR=2.4F0.03
G0X46
X250Z150
M1
M4S1500T6D1
G0X44Z20
Z1
M8
G1Z0.0F0.3
X33F0.06
X41.58Z0.05F0.2
X42.98CHR=0.55F0.03
Z-14.5F0.07
G0X250Z150
M1
M4S800T4D1
G0X46Z20
Z1
M8
Z-17
G1X43.5F0.2
X16F0.15
X8F0.04
G0X46
X250Z150
M9
M5
M30
子程序
G0X12Z2
G0X35.5
G1Z0
X34.1CHR=0.5
Z-4.1
X14
G2X13Z-4.9CR=0.5
G1Z-8
G0X12
