一、零件基本信息







用户名称



所属区域


零件名称

飞轮

所属行业

汽车零部件

零件材料

不锈钢

设备型号

I5t3.1

设备系统

I5系统

夹具单位


加工日期

2016-09-14

































二、零件切削参数

切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

OP10

粗车端面外圆

R0.4外圆刀

800

0.2

1

12

12

OP20

粗车台阶前内孔

R0.8内孔刀

1000

0.2

7

12

25

OP30

粗车台阶后端内孔

R0.8内孔斜反刀

1000

0.12

7

12

55

OP40

精车台阶前端内孔

R0.4内孔刀

1200

0.07

7

12

10

OP50

精车台阶后端内孔

R0.4内孔斜反刀

700

0.08

7

12

12

OP60

精车外圆

R0.4外圆刀

1500

0.06

1

2

08

三、零件工艺性难点：工艺问题点、解决方案

用户所用刀具

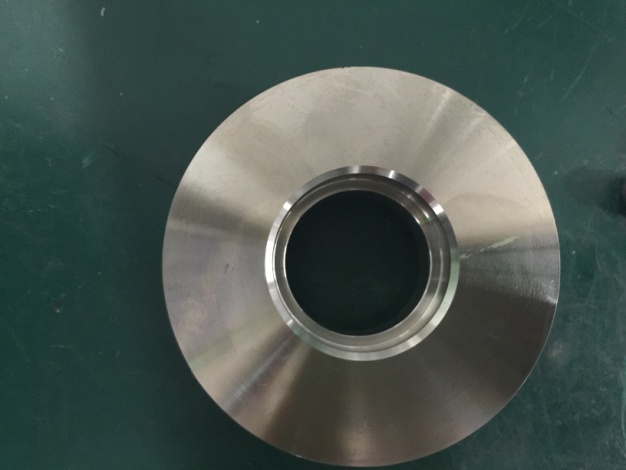

30孔 公差要求0.013之内  工件要求一次装夹加工完成内孔 工件中间有内台阶

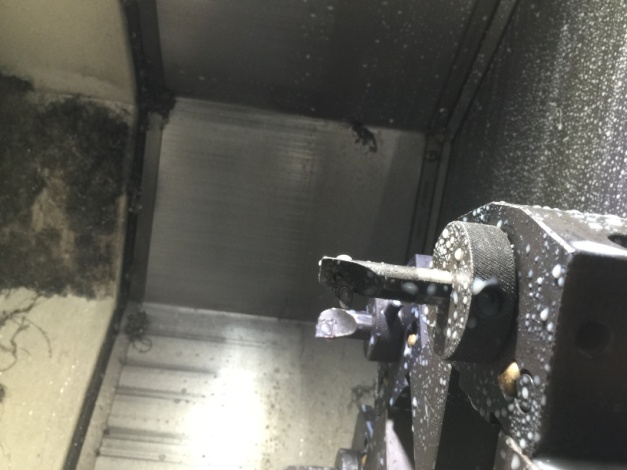

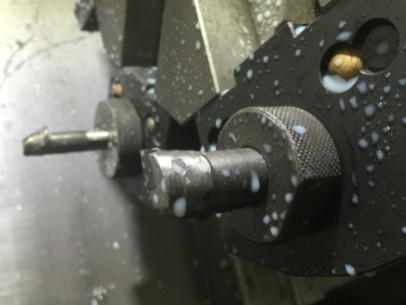

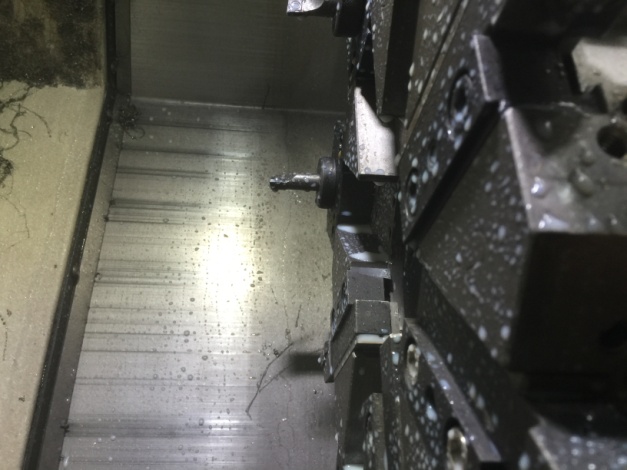

刀具选择 两把内孔斜反刀 刀具图片

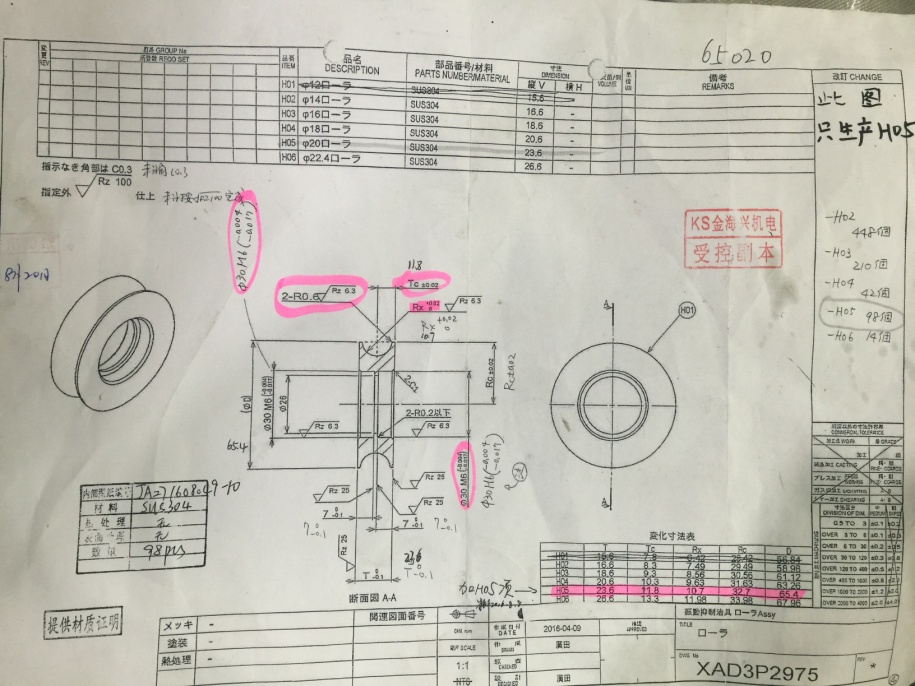

四、零件图纸

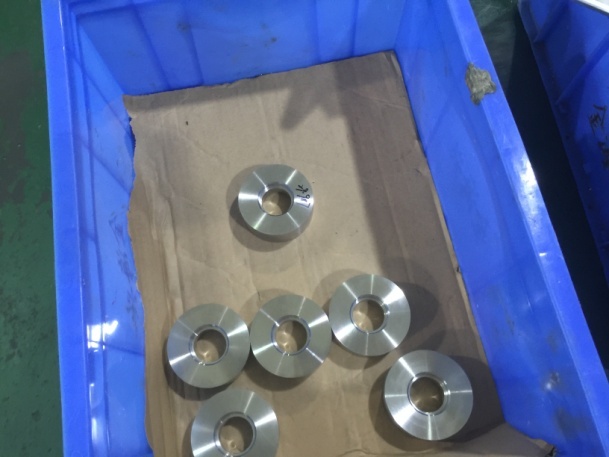

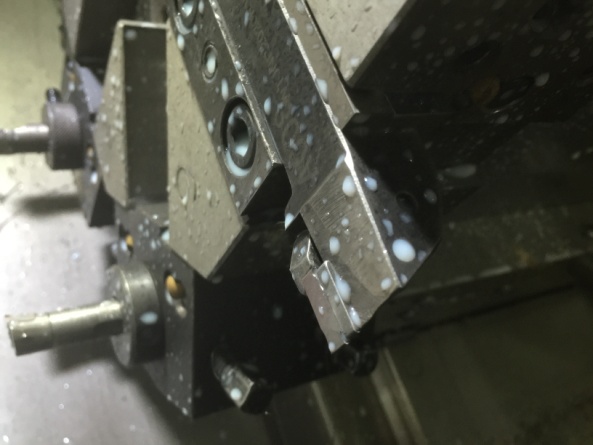

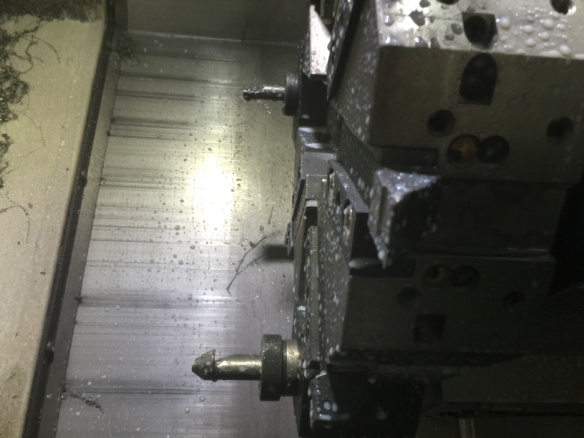

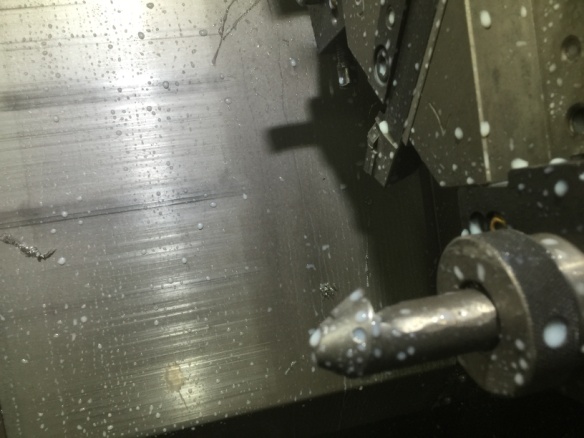

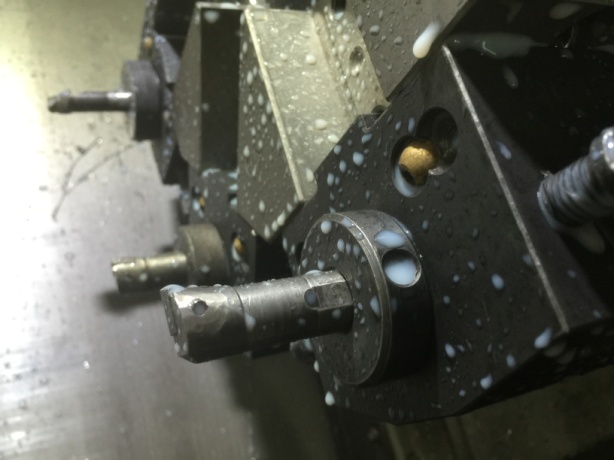

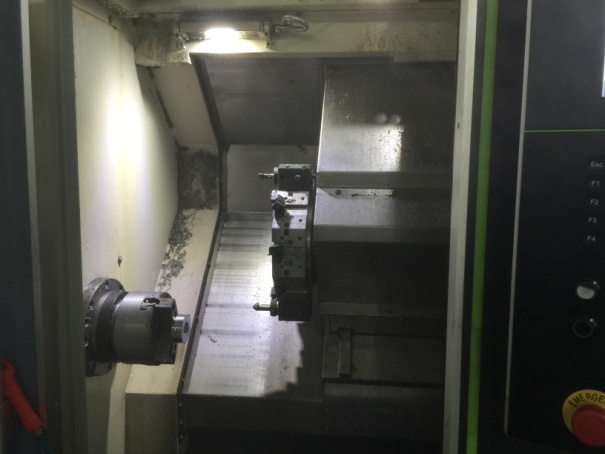

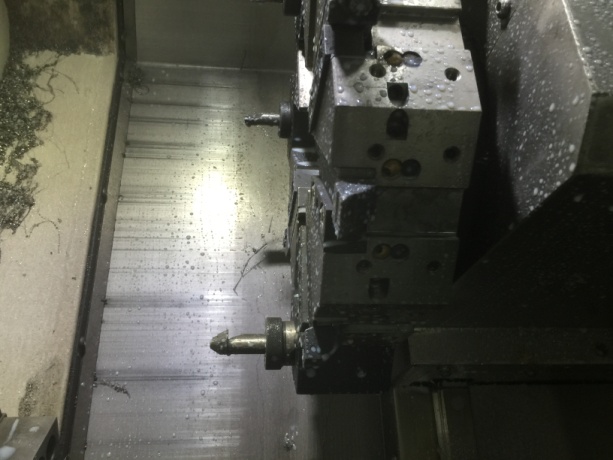

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等



六、零件切削程序

G90G95

M8

T3D1M4S800

G0X72.Z20.

Z3.5

G1Z2.F0.2

X17.

Z3.

G0X72.

G1Z1.4F0.2

X17.

G0Z2.4

X72.

G1Z0.7

X17.

G0Z1.8

X72.

G1Z0.1

X17.

G0Z0.6

X67.5

G1Z-5.F0.23

X68.

G0Z1.

X66.

G1Z-5.

X67.

G0Z1.

G0X150.Z150.

M1

T6D1M4S1000

M8

G0X25.5Z20.

Z1.

CYCLE95 ("5067", 0.7, 0.1, 0.07, 0, 0.2, 0, 0, 3, 0, 0, 0)

G0X150.Z150.

M1

T8D1M4S1000

M8

G0X25.6Z40.

Z-16.85

G1X29.9F0.12

X29.

G0Z-25.

X32.5

G1Z-23.8

X29.9Z-22.5

Z-16.85

X29.Z-17.5

X25.7F0.3

G0Z40.

X150.Z150.

M1

T5D1M4S1200

M8

G0X25.6Z20.

Z-7.03

G1X29.9F0.07

X29.Z-6.5

G0Z1.

X32.44

G1Z0.

X30.Z-1.22

Z-7.05

X26.6

X26.Z-7.35

Z-17.5

X25.5

G0Z20.

X150.Z150.

M1

T4D1M4S700

M8

G0X25.7Z40.

Z-16.35

G1X25.9F0.1

Z-16.77ANG=135.F0.06

G1X29.9F0.1

X29.Z-17.5F0.3

G0Z-25.

X32.44

G1Z-23.8

X30.Z-22.6F0.06

Z-16.75F0.05

X25.7F0.08

G0Z30.

X150.Z150.

M1

T7D1M4S1500

M8

G0X65.9Z20.

Z1.

G1Z-5.F0.12

G0X67.

Z-1.

G1X65.9F0.15

Z-0.3F0.08

X65.26Z0.02

X27.F0.1

Z0.

X67.F0.08

G0X150.Z150.

M1

T1D1

M9

M5

M30
