法兰连杆

0 175 隔壁老王的隔壁老王 2019-10-24 10:50:02

一、零件基本信息







用户名称



所属区域


零件名称

法兰连杆

所属行业

汽车零部件

零件材料

Q235

设备型号

I5T5.1

设备系统

I5系统

夹具单位


加工日期

2016-11-20

































二、零件切削参数

切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

OP10A-1

粗车75外圆留量

R0.4外圆刀

950

0.15

0.5

1


OP10A-2

粗车30内孔留量

R0.4内孔刀

1200

0.25

2

1


OP10A-3

掉头







OP10A-4

精车75外圆

R0.4外圆刀

950

0.1

0.1

1


OP10A-5

精车30内孔

R0.4内孔刀

1200

0.1

0.1

1










三、零件图纸

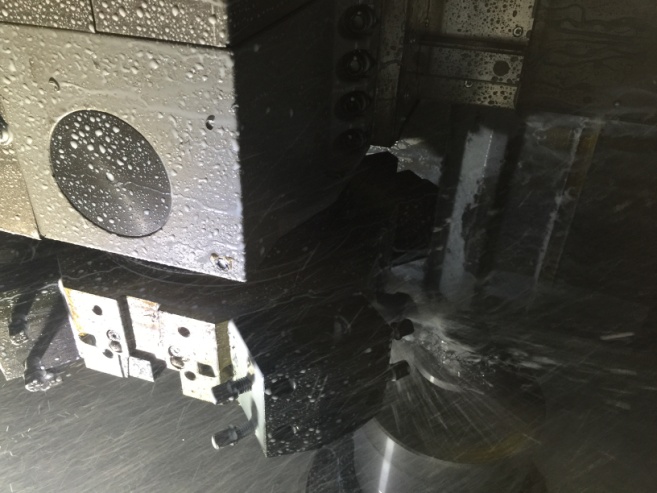

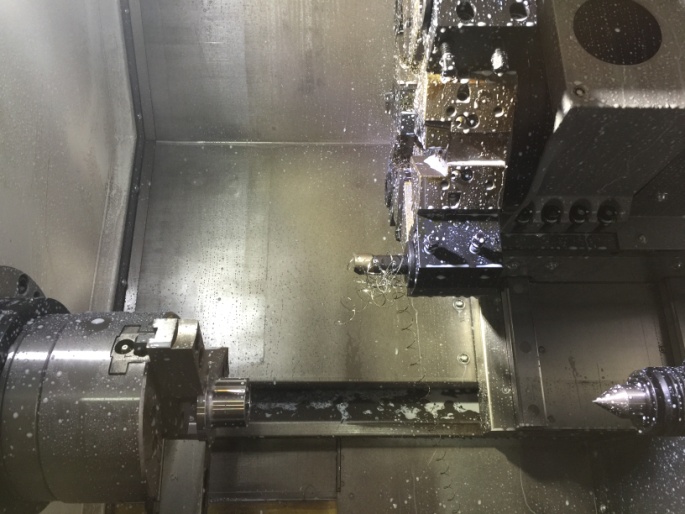

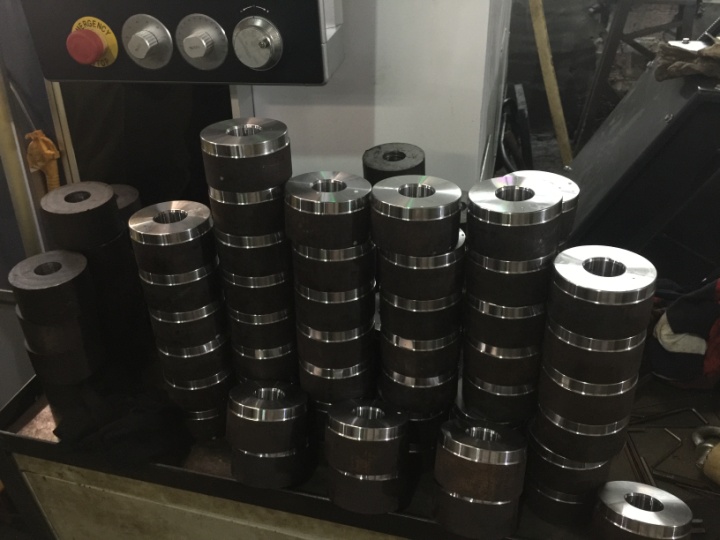

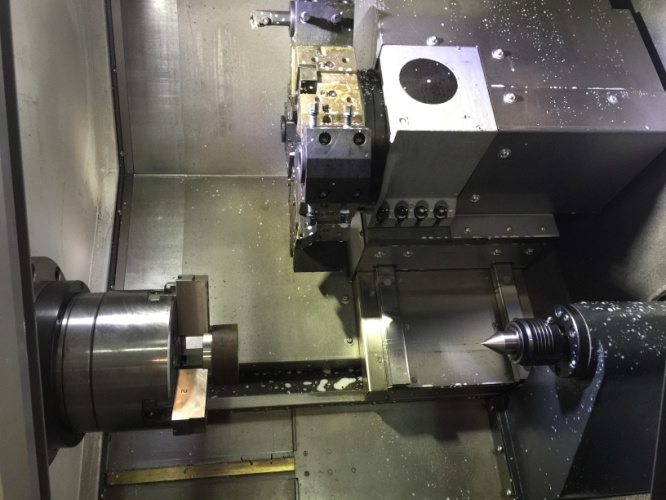

四、用户现场照片：零件、工装夹具、特殊刀具、现场照片等





五、零件切削程序

G90G95

M08

M04S950T6D1

G54

G0X78Z0

G1X23F0.15

G0X71Z=IC(0.5)

G1Z0F0.2

G3X74Z=IC(-1.5)CR=1.5F0.15

G01Z-10F0.2

X75Z=IC(-1)

G0X150Z80



T1D1M04S1200

G54

G00X27

M08

G0Z2

G1Z-44F0.23

G0X26.5Z1

X29

G1Z-44F0.23

G0X28

Z1

X33

G1Z0F0.2

G2X30Z=IC(-1.5)CR=1.5

G1X29Z=IC(-1)

M9

M5

G0Z20

X300Z80

M30

G54

G90G95

M04S950T6D1

M8

G0X78Z0

G1X27F0.15

G0X75Z0.5

CYCLE95 ("003", 1.5, 0, 0.35, 0, 0.2, 0, 0.15, 1, 0, 0, 0.2)



CYCLE95 ("003", 1.5, 0, 0.35, 0, 0.2, 0, 0.15, 5, 0, 0, 0.2)

G0X300Z100

G54

T1D1M04S1200



G0X33

Z1

G1Z0.0F0.2

G02X30Z-1.5CR=1.5F0.15

G1Z-40.5F0.13

G0X29.0Z20

M09

M5

X300Z100

M30



G00X75Z0.5

G01X42

G1Z0.0

G03X45Z-1.5CR=1.5

G1Z-28

G02X53Z-32CR=5.0

G1X71.2

G03X74.2Z-33.5CR=1.5

G00X75
