阀盖

0 188 三王 2019-10-24 10:45:59

一、零件基本信息







用户名称



所属区域


零件名称

阀盖

所属行业

阀门

零件材料

不锈钢

设备型号

T5.2

设备系统

i5系统

夹具单位

软爪自车

加工日期

2016-12-1

二、零件切削参数

切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

1

车端面

外圆刀

800

0.2

1

2


2

车内孔

内孔刀

   1000

0.15

1

4


3

车内螺纹

内孔螺纹刀

1000

1.8143


13














三、零件工艺性难点：工艺问题点、解决方案

加工不锈钢件每一把刀切削完需暂停清理铁削，避免划伤工件表面，



四、零件图纸（电子版本）

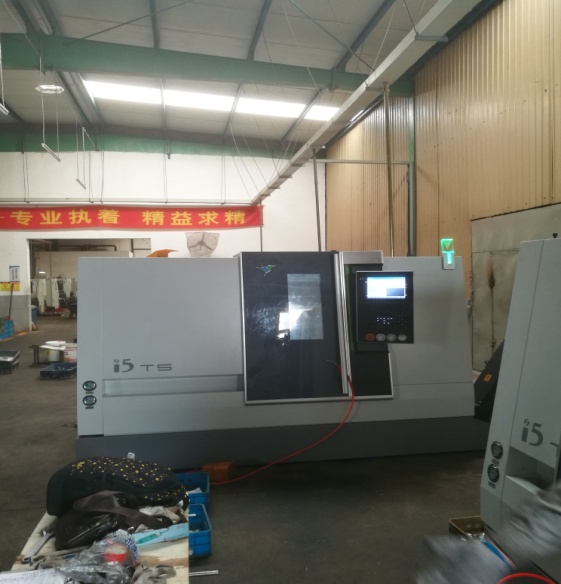

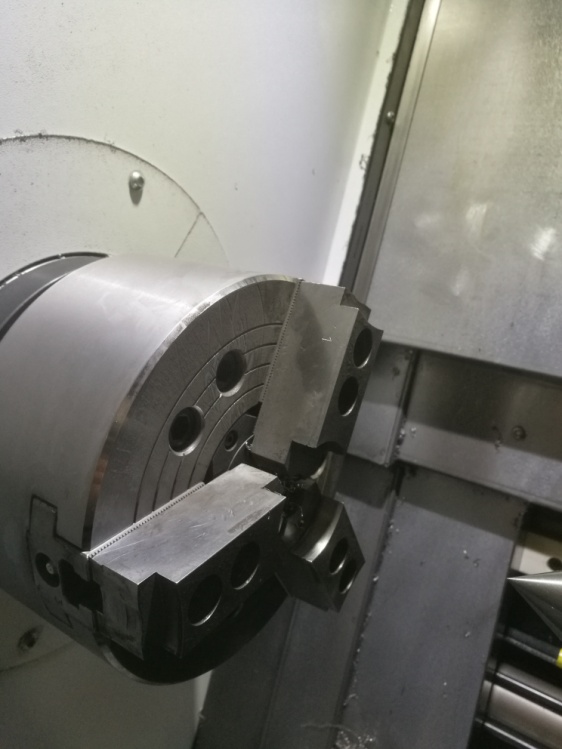

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等





六、零件切削程序

M3S800

T8D1

m8

G0X32Z0.5

G1X15F0.2

G0X32Z1

Z-0.5

G1X28.6F0.15

X27.6Z0

X15

G0Z100

M01



T7D1

m8

M4S1000

G0X10.5Z2.

Z-18.5

G1X17.8F.15

G0X10.5Z-18.

Z-19.3

G1X17.8Z-18.5F.15

G0X10.5Z-18.5

Z-19.8

G1X17.8Z-18.5F.15

G0X16.Z1.

X18.5

G1Z-18.5F.15

X10.5Z-19.8F.15

G0Z1.

X20.

G1Z-1.7F.15

g0x18z1

X21.

G1Z-1.7F.15

g0x18z1

X21.9

G1G41Z0.F.15

G2X21.3Z-.3CR=0.3F.1

G1Z-1.8F.1

X18.9Z-2.8

Z-18.6F.15

X10.5Z-20.145F.1

G0G40Z1

Z100

M01



T1D1

M4S1000

m8

G0X19.Z5.

CYCLE97 (1.8143, 0, 3, -17, 19, 19, 0, 0, 1.2, 0.05, 0, 0, 12, 1, 4, 1, 0, 0)

G0Z100

M01



T7D1

M4S1000

G0X18.9Z3

G1Z-17.F0.12

G0X17.5Z-2.8

G1G42X18.9F.08

G1X21.3Z-1.8F.08

Z1.F.1

G0G40Z150

X160

M1



T1D1

M4S1000

m8

G0X19.Z5.

CYCLE97 (1.8143, 0, 3, -17, 19, 19, 0, 0, 1.2, 0.05, 0, 0, 1, 0, 4, 1, 0, 0)

G0Z100

m01



T7D1

M4S1000

G0X18Z3

Z-2.8

G1G42X18.9F.08

G1X21.3Z-1.8F.08

Z1.F.1

G0G40Z150

X160

M5

M9

M30
