一、零件基本信息



用户名称


所属区域


零件名称

发动机小支架

所属行业

汽车零部件

零件材料

ZG350

设备型号

T1.4

卡具单位


设备系统

I5

加工日期

2016.5.4



































二、零件切削参数

切削参数

工步号

工步内容

刀具

主轴转速

工作进给

切削深度

进给次数

工时

r/min

Mm/r

mm

s

OP10-1

车43.3下面

外圆粗车刀

1200

0.24

2

1

15

OP10-2

钻40孔

35U钻

1000

 0.1

32

1

30

OP10-3

扩40孔

粗镗刀

800

0.24

2

2

20

OP10-4

精40孔

精镗刀

1200

0.12

0.2

1

10



三、零件工艺性难点：工艺问题点、解决方案

工艺难点：

1 工件为汽车零部件，量比较大，以前为加工中心，加工效率低。改为车床加工提高效率。

2 。40孔以前为钻头加工，改为U钻加工提高效率。





四、零件图纸（电子版本）

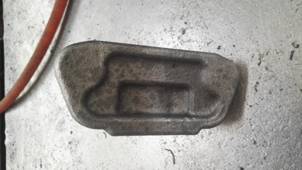

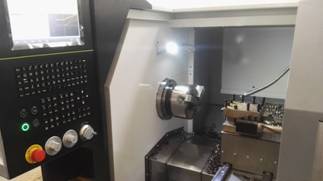

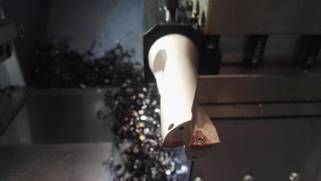

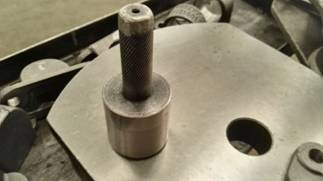

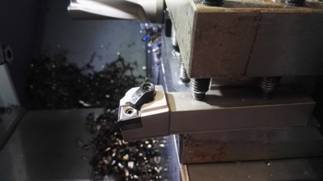

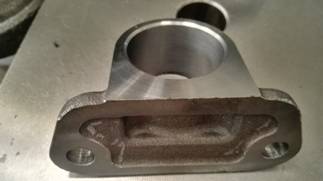

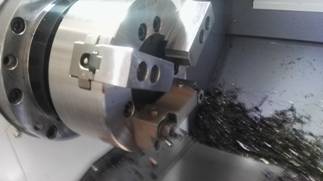

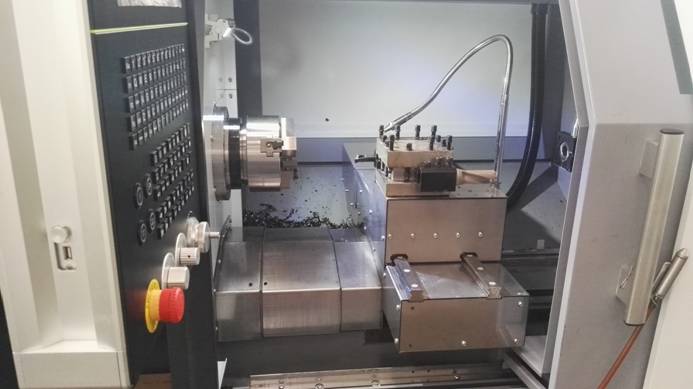

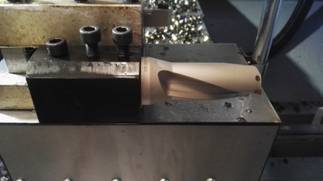

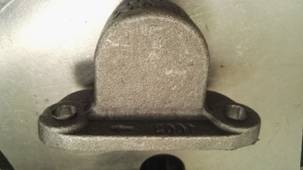

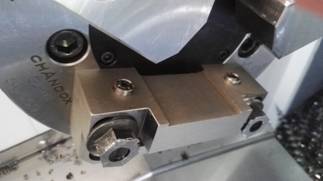

  1. 用户现场照片：零件、工装夹具、特殊刀具、现场照片等






























    七、零件程序

    GOTO  N5

    N5

    M8

    T4D1

    G95G90

    S1000M3

    G0X100

    G0X100Z5

    G01Z0F2

    G01X-1F0.24

    ;M9

    G0X150Z200

    M01



    N10

    T1D1

    G95G90

    M8

    S1000M3

    G0X0Z10

    G01Z3F2

    G01Z-32F0.1

    M05

    ;M9

    G0Z200

    G0X150

    M01



    N15

    T3D1

    M8

    G95G90

    S800M3

    G0X38Z2

    G01Z-32 F0.24

    G0X=IC(-2)

    G0Z2



    G0X39.5Z2

    G01Z-32

    G0X=IC(-2)

    G0Z2



    G0X150 Z150





    M01



    N20



    T3D1

    G95G90

    S1000M3

    M8

    G0X43.5Z2

    G01Z0F0.12

    G01X39.85 Z-1.5

    G01Z-32

    G0X=IC(-2)

    G0Z2

    M9

    G0X150 Z150



    M5

    M19 SP=120

    M30
