发动机支架1

0 177 倔强的蝴蝶 2019-10-24 10:37:35

一、零件基本信息



用户名称


所属区域


零件名称

发动机小支架

所属行业

汽车零部件

零件材料

ZG350

设备型号

M4.5

卡具单位


设备系统

I5

加工日期

2016.5.4



































二、零件切削参数

切削参数

工步号

工步内容

刀具

主轴转速

工作进给

切削深度

进给次数

工时

r/min

Mm/min

mm

s

OP10-1

铣31下面

100面铣刀

1200

300

2

1

120

OP10-2

钻10.5孔

10.5合金钻头

1000

 100

20

1

110



三、零件工艺性难点：工艺问题点、解决方案

工艺难点：

1 工件为汽车零部件，量比较大。作卡具一次加工4个。

2 工件要求加工后，平面作为下序毛胚基面，调整后正常加工。





四、零件图纸（电子版本）

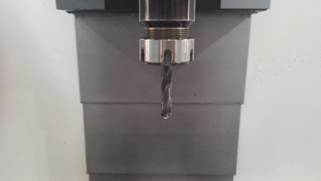

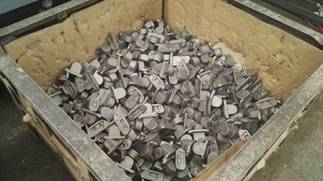

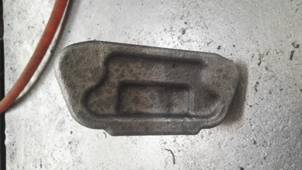

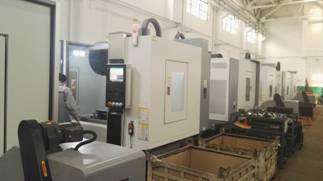

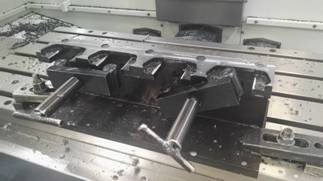

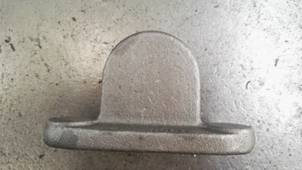

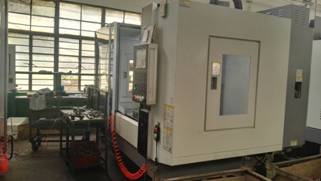

  1. 用户现场照片：零件、工装夹具、特殊刀具、现场照片等




























    六、零件程序

    GOTO  N5



    N5

    T1M6D1

    G00X66 Y15

    G0G54G90G40G17Z100

    S1200M3F300

    M8

    T2

    G0X66Y15

    Z0

    G01X-502

    G0Z100

    M9

    M5

    M01



    N10

    T2M6D1

    G00X0Y0

    G0G54G90G40G17Z100

    S1000M3F100

    X0Y0

    M8

    MCALL CYCLE81 (30, 0, 2, -17, 0)

    X0Y0

    X-78.1

    G90X-120

    G91X-78.1

    G90X-240

    G91X-78.1

    G90X-360

    G91X-78.1

    MCALL

    G00G90Z200

    M9

    G740 Y0

    M5

    M30





    N10

    T2M6D1

    G0G54G90G40G17Z100

    S1000M3F100

    X0Y0

    M8

    MCALL CYCLE81 (20, 0, 2, -13, 0)

    X0Y0

    X-78

    G90X-120

    G91X-78

    G90X-240

    G91X-78

    G90X-360

    G91X-78

    MCALL

    G00G90Z200

    M9

    G740 Y0

    M5

    M30
