发动机后悬置

0 166 隔壁老王的隔壁老王 2019-10-24 10:31:15

一、零件基本信息



用户名称


所属区域


零件名称

发动机后悬置

所属行业

汽车零部件

零件材料

ZG350

设备型号

M4.5

卡具单位


设备系统

I5

加工日期

2016.5.8



































二、零件切削参数

切削参数

工步号

工步内容

刀具

主轴转速

工作进给

切削深度

进给次数

工时

r/min

Mm/min

mm

s

OP10-1

铣下面

100面铣刀

700

300

2

3

200

OP10-2

引中心孔

中心钻

1000

 100

20

1

20

OP10-3

钻17孔

17钻头

350

50

40

1

100

OP10-4

钻M16孔

14钻头

350

50

40

1

50

OP10-5

倒角

24钻头

600

100

2

1

20

OP10-6

攻丝

M16丝锥

100

200

40

1

15



三、零件工艺性难点：工艺问题点、解决方案

工艺难点：

1 工件为汽车零部件，左右两件对称加工。

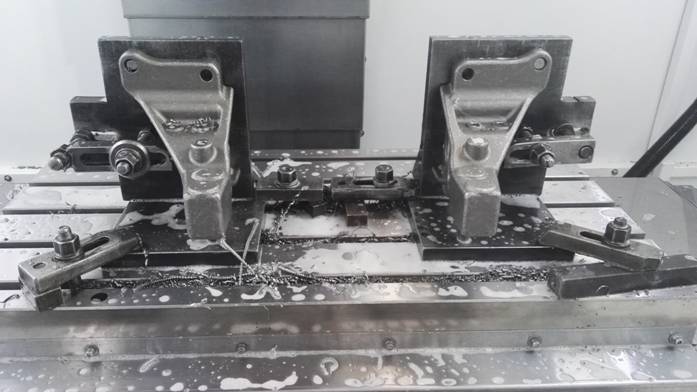

2 工件不规则，先以一毛胚孔和侧面定位，一次卡两件。铣完基面。见下图

3以上序基面及3个孔定位铣66下面及3M12.见下图



4．再掉个铣93度斜面及钻孔，底面用可调螺丝顶紧。见下图



四、零件图纸（电子版本）

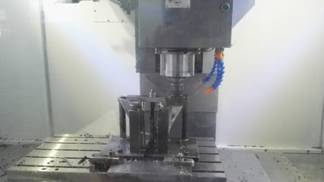

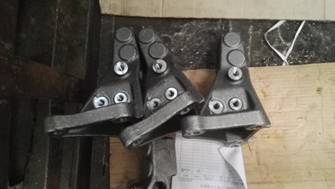

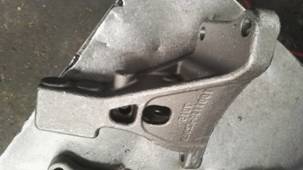

  1. 用户现场照片：零件、工装夹具、特殊刀具、现场照片等



































    六、零件程序

    GOTO N5

    N5

    T1 M6 D1

    G54 G90 G0 X-75 Y0 M3 S700 F300

    G0Z100

    G0Z0.5

    G1X89

    G0Z100

    G1X95.5F300

    G90G0Z100

    M01

    G54G90G0X-75Y0M03S700

    G0Z100

    G0Z0

    G1X89F300

    G0Z100

    X18.5Y-183

    G0Z0

    G1X95.5F300

    G90G0Z100



    G55G90G0X75Y0M03S700

    G0Z100

    G0Z0.5

    G1X-89F300

    G0Z100

    X-18.5Y-183

    G0Z0.5

    G1X-95.5F300

    G90G0Z100



    G55G90G0X75Y0M03S700

    G0Z100

    G0Z0

    G1X-89F300

    G0Z100

    X-18.5Y-183

    G0Z0

    G1X-95.5F300

    G90G0Z100

    M01



    ;ZXK

    N10

    T2M6D1

    G00G54G90X99Y-13

    G0Z100

    M08

    S1000M3F100

    MCALL CYCLE81 (80, 0, 3, -4., 0)

    X99Y-13

    Y-152

    Y-190

    MCALL

    G0Z100M5

    M01



    G00G55G90X-99Y-13

    G0Z100

    S1000M3F100

    MCALL CYCLE81 (80, 0, 3, -4., 0)

    X-99Y-13

    Y-152

    Y-190

    MCALL

    G0Z100M5

    M01



    N15

    T3M6D1

    G00G54G90X99Y-152

    G0Z80

    M08

    S350M3F50

    MCALL CYCLE81 (80, 0, 3, -37, 0)

    X99Y-152

    MCALL

    G0Z100

    M5

    M01



    G00G55G90X-99Y-152

    G0Z80

    S350M3F50

    MCALL CYCLE81 (80, 0, 3, -37, 0)

    X-99Y-152

    MCALL

    G0Z100

    M5

    M01



    N20

    T4M6D1

    G00G54G90X99Y-13

    G0Z80

    M08

    S350M3F50

    MCALL CYCLE81 (80, 0, 3, -33, 0)

    X99Y-13

    Y-190

    MCALL

    G0Z100M5

    M01



    G00G55G90X-99Y-13

    G0Z80

    S350M3F50

    MCALL CYCLE81 (80, 0, 3, -33, 0)

    X-99Y-13

    Y-190

    MCALL

    G0Z100M5

    M01





    N25

    T6M6D1

    G00G54G90X99Y-152

    G0Z80

    M08

    S300M3F80

    MCALL CYCLE81 (80, 0, 3, -1.4, 0)

    X99Y-152

    MCALL

    G0Z100

    M5



    G00G55G90X-99Y-152

    G0Z80

    S300M3F80

    MCALL CYCLE81 (80, 0, 3, -1.4, 0)

    X-99Y-152

    MCALL

    G0Z100

    M5

    M01



    N30

    T5M6D1

    G0G54G90X99Y-152

    G0Z100

    S100M03

    M08

    MCALL CYCLE84 (50, 0, 3, -33, 0, 0, 3, 0, 2, 0, 100, 200)



    X99Y-152

    MCALL

    G0Z100M5

    M01

    G0G55G90X-99Y-152

    G0Z100

    S100M03

    M08

    MCALL CYCLE84 (50, 0, 3, -33, 0, 0, 3, 0, 2, 0, 100, 200)

    X-99Y-152

    MCALL

    G0Z100M5

    G740Z0Y0

    M30
