定子2

0 200 香蕉皮 2019-10-24 10:26:32

一、零件基本信息







用户名称



所属区域


零件名称

定子

所属行业

汽车零部件

零件材料

不锈钢

设备型号

T5.2

设备系统

I5系统

夹具单位

自制

加工日期

2016-07-22



































二、零件切削参数

切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/r

mm

s

OP10A-1

定位拉料

R0.8外圆刀






OP10A-2

粗车外圆

R0.8外圆刀

1200

0.2

2

6


OP10A-3

钻孔

钻头

600

0.08

21

1


OP10A-4

粗车内孔

R0.8内孔刀

1000

0.12

1

1.5


OP10A-5

精车内孔

R0.4内孔刀

1200

0.05

35

0.15


OP10A-6

精车外圆

R0.4外圆刀

1200

0.06

35

0.15


OP10A-7

切断

ϕ3切断刀

650

0.03

35

1




三、零件工艺性难点：工艺问题点、解决方案

保证外圆和内孔同轴度0.01 23公差保证7个UM之内

四、零件图纸

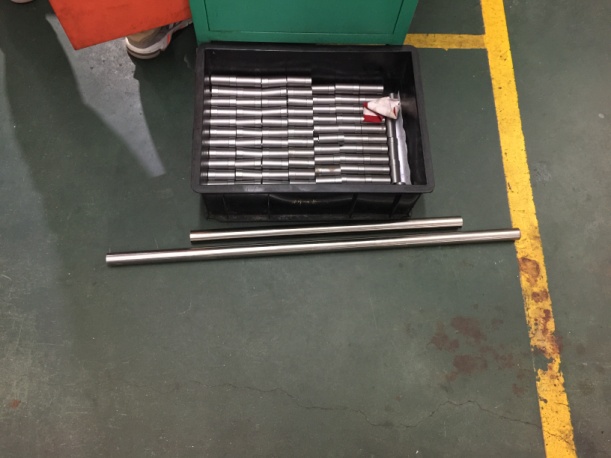

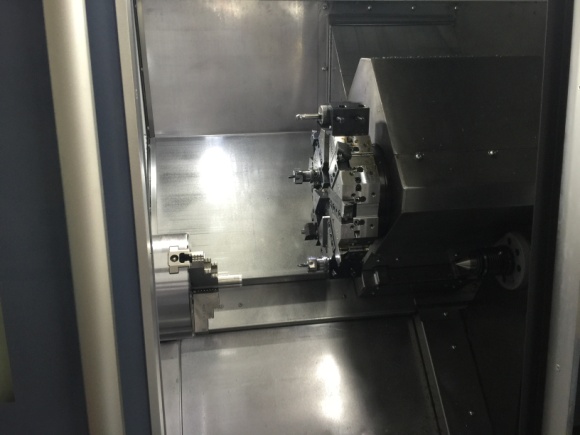

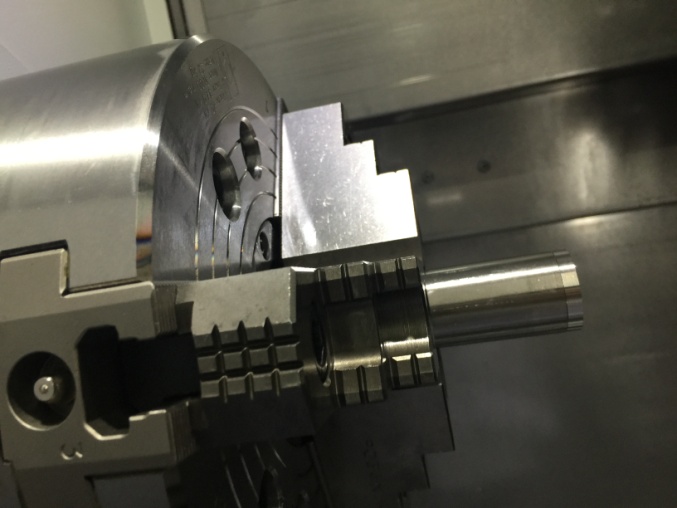

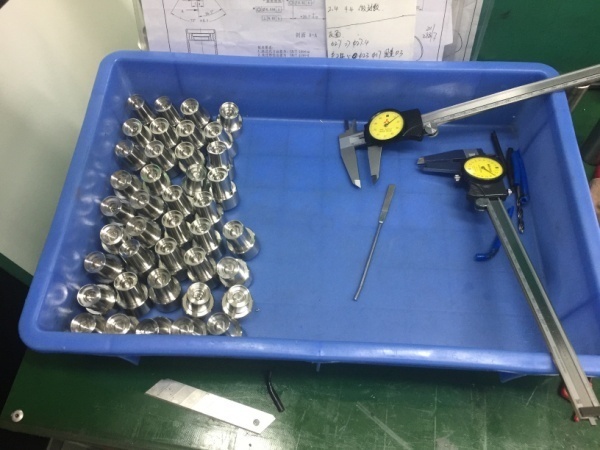

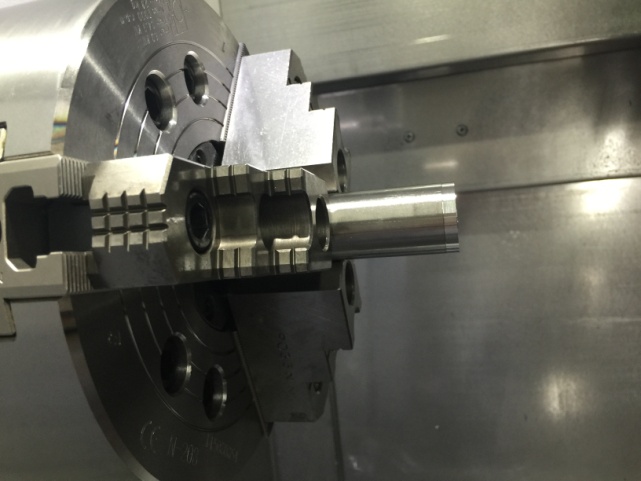

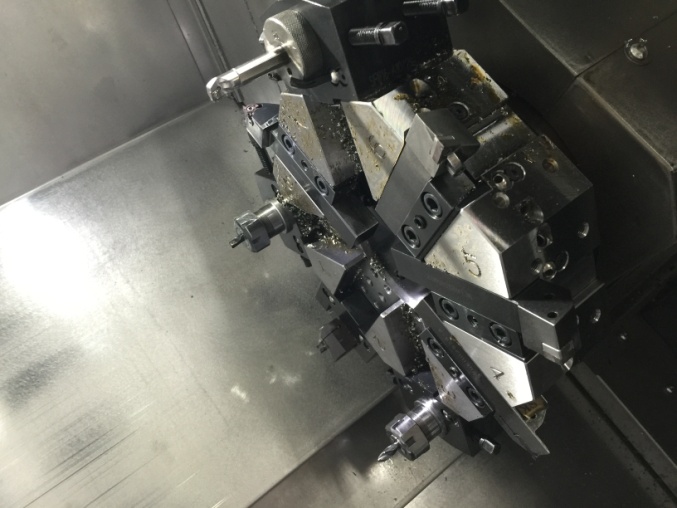

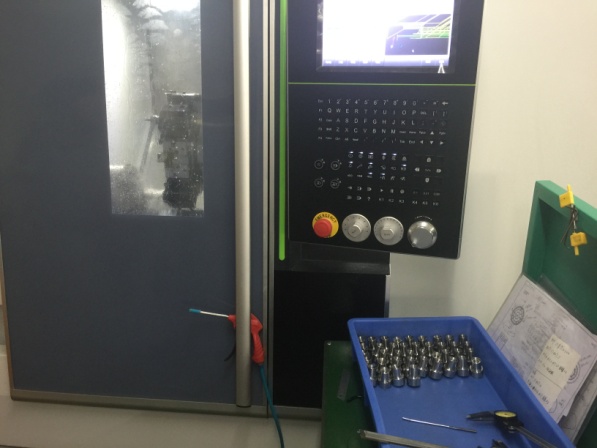

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等







六、零件切削程序

n5

G90G95

T5D1

G0X15Z20

Z0.2

M0

G0Z150

M1



G90G95

T5D1M4S1200

G0X250Z200

X30Z20

Z0.05

M8

G1X-1F0.18

G0X28Z2

CYCLE95 ("51", 1, 0.05, 0.05, 0, .2, 0, 0, 1, 0, 0, 0)

G0X250Z200

M1



T1D1M4S600

G0X0.0Z20

M8

Z1

G1Z-5F0.06

Z-5.5

Z-12F0.08

G0Z5

G0X250Z200

M1



T7D1M4S1000

G0X10Z20

Z1

M8

G1Z-4.373F0.12

G0X9.8Z1

X11.5

G1Z-2.35F0.12

G0X11.3Z1

X13

G1Z-2.35F0.12

G0X12.8Z1

X14.5

G1Z-2.35F0.12

G0X14.3Z1

X16

G1Z-2.35F0.12

X15.8

G0Z1

X17

G1Z-2.35F0.12

X10.9

Z-4.37

X9.1

Z-9

G0X9

Z5

G0X250Z200

M1



T7D1M4S1200

G0X18.2Z20

Z1

M8

G1Z0.02F0.1

X17.1CHR=0.45F.05

Z-2.37F0.06

X11.CHR=0.45F0.05

Z-4.37F0.06

X9.23CHR=0.35F0.05

Z-8F0.06

X9.1

G0Z10

G0X250Z200

M1



T6D1M4S1200

G0X22Z20

Z0.0

M8

G1X15F0.06

G0X18.Z0.5

G1Z0.02F0.1

X19.5CHR=0.6F0.06

Z-20.1F0.12

X27.5CHR=1.1F0.05

Z-38F0.12

G0X250Z200

M1



T4D1M4S650

G0X30.Z20

M8

Z1

Z-38.3F1

G1X27.6F0.2

X20F0.05

X20.5

X10.F0.05

X10.5

X4.F0.04

X4.5

G1X0.F0.03

M5

M9

G0X250Z200

goto n5

M30
