定子1

0 171 @李先生 2019-10-24 10:21:08

一、零件基本信息







用户名称



所属区域


零件名称

定子

所属行业

汽车零部件

零件材料

QT450-10

设备型号

T5.2

设备系统

I5系统

夹具单位

自制

加工日期

2016-10-06

































二、零件切削参数

切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

OP10

车端面外圆

R0.8外圆刀

1500

0.15

2

1

15

OP20

外圆槽

槽刀3MM

800

0.1

10

12

25

OP30

钻中心孔

钻头

700

0.05

-10

2

10

OP40

车内孔

R0.4内孔刀

1500

0.15

-5.5

2

15

OP50

精车外圆

R0.4尖刀

1500

0.1

0.2

1

6

三、零件工艺性难点：工艺问题点、解决方案

工件硬度高 难加工，要求同轴度 平面度 垂直度

优化切削量 保证各个尺寸的形状公差

四、零件图纸

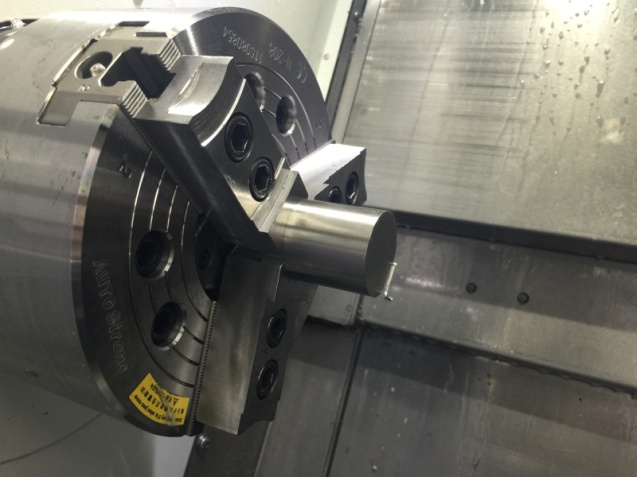

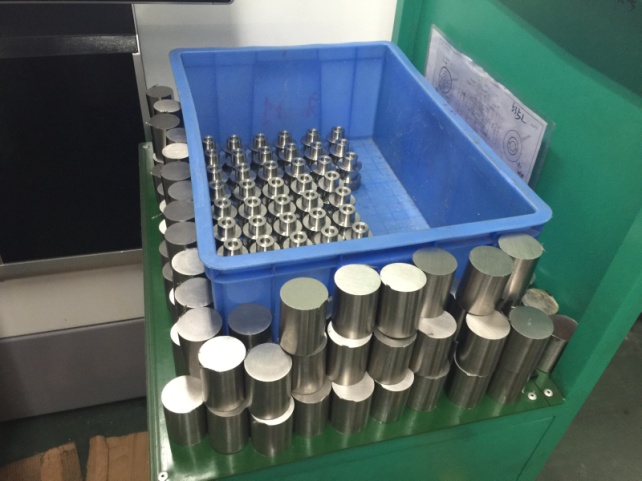

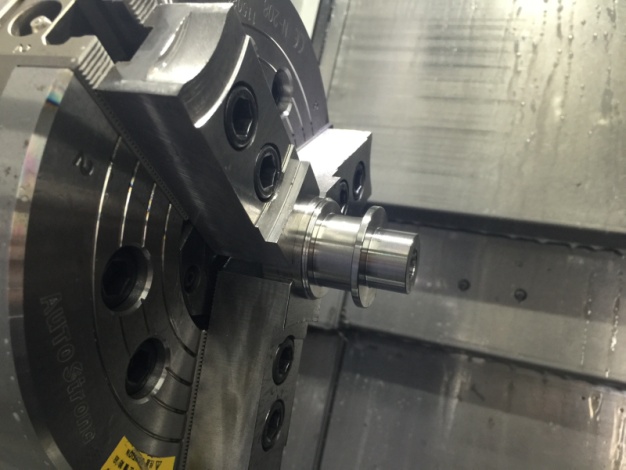

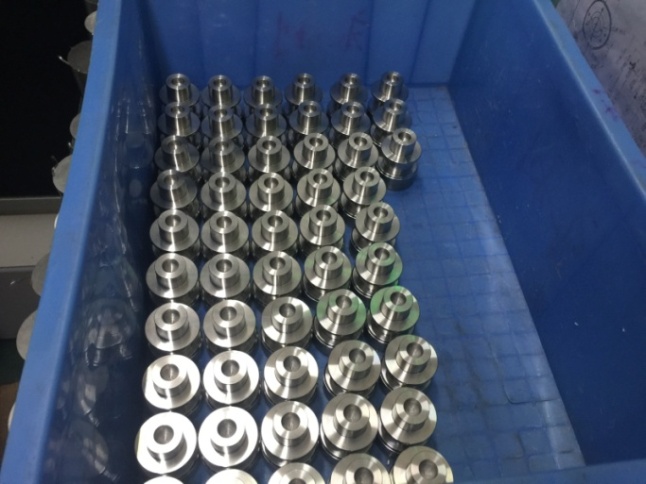

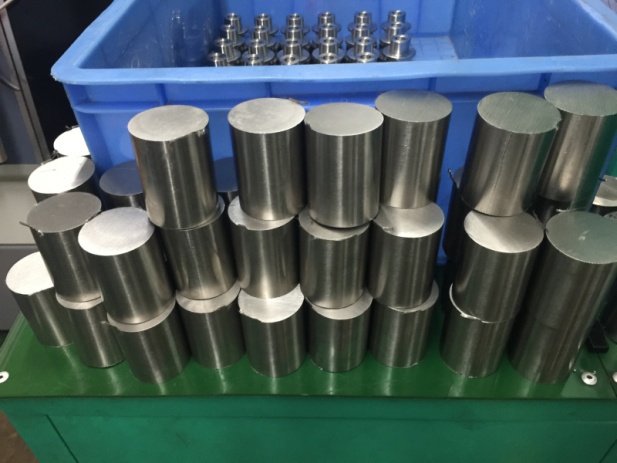

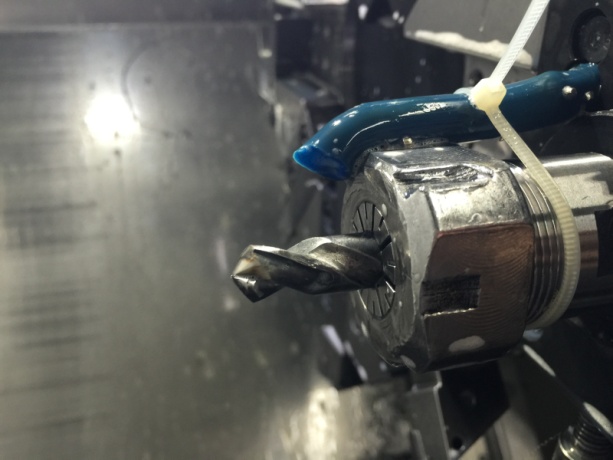

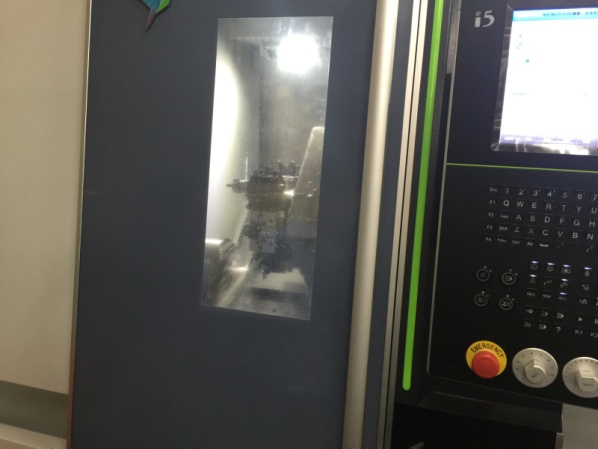

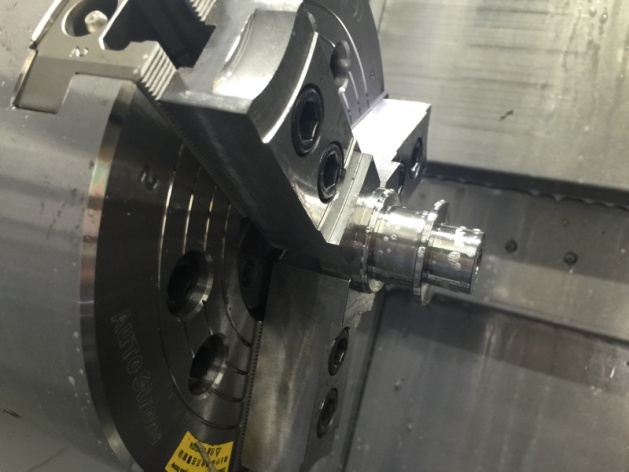

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等





六、零件切削程序

G54G90G95

M4S1500T5D1

G0X42Z20

Z1.5

M8

G1X-1F0.15

G0X42Z3

Z0.8

G1X-1F0.18

G0X42Z3

Z0.1

G1X-1F0.18

G0X40Z3

CYCLE95 ("123", 1, 0.1, 0.2, 0, 0.2, 0, 0, 1, 0, 0, 1)

G0X250Z150

M1



G54M4S800T4D1

G0X40Z20

Z1

M8

Z-20.55

G1X35F0.1

X35.3

X32

X32.3

X30

X30.3

X28.2

G0X40

Z-23

G1X28.2F0.12

G0X40

Z-25.5

G1X28.2

G0X40

Z-28

G1X28.2

G0X40

Z-30.6

G1X28.2

G0X40

Z-33

G1X28.2

G0X40

Z-34.6

G1X38.3F0.1

G2X36.3Z-33.6CR=1F0.08

G1X28.2F.1

Z-22F.15

G0X40

Z-19.55

G1X38.3F0.1

G3X36.3Z-20.55CR=1F0.08

G1X28.2F0.1

Z-22F0.15

G0X50

X250Z150

M1



G54M4S700T7D1

G0X0Z20

Z1

M8

G1Z-5F0.05

Z-4.5

Z-10

G0Z150

M1



G54M4S1500T1D1

G0X14Z20

Z1

M8

G1Z0.05F0.1

G2X11Z-1.5CR=1.5

G1Z-5.5F0.15

X10.8

G0Z150

M1



G54M4S1500T6D1

G0X40Z20

Z1

M8

Z-18

G1X38.25F0.2

Z-15.6F0.15

G2X36.25Z-14.6CR=1F0.1

G1X23F0.1

X22.3F0.06

Z-1F0.2

Z0CHR=0.5F0.06

X11F0.15

G0X250Z150

M9

M5

M30

子程序

G0X40Z3

G0X21

G1Z0

X22.3CHR=0.5

Z-14.6

X36.65

G3X38.25Z-15.4CR=0.8

G1Z-36

G0X40
