定子

0 163 三王 2019-10-24 10:18:14

一、零件基本信息







用户名称



所属区域


零件名称

定子

所属行业

汽车零部件

零件材料

SUS304

设备型号

T5.2

设备系统

I5系统

夹具单位

大连佳成

加工日期

2016-09-08

































二、零件切削参数

切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

OP10

精车端面

外圆刀

2500

0.18

2

1


OP20

精车外圆角度

R0.2外圆刀

2500

0.12

2

1


OP30

精车外槽

R0.2内孔刀

1500

0.25

17

1


OP40

内孔槽

端面槽刀

800

0.14

1

12


三、零件工艺性难点：工艺问题点、解决方案

内孔 内孔面光洁度达到Ra 0.8

四、零件图纸

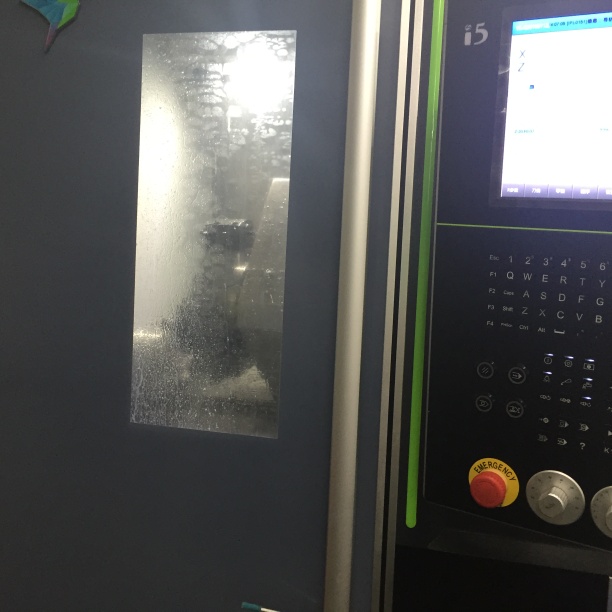

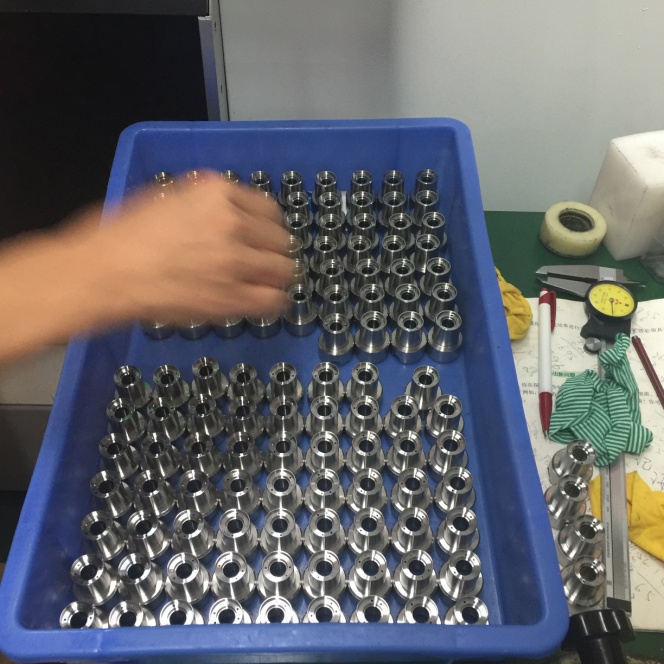

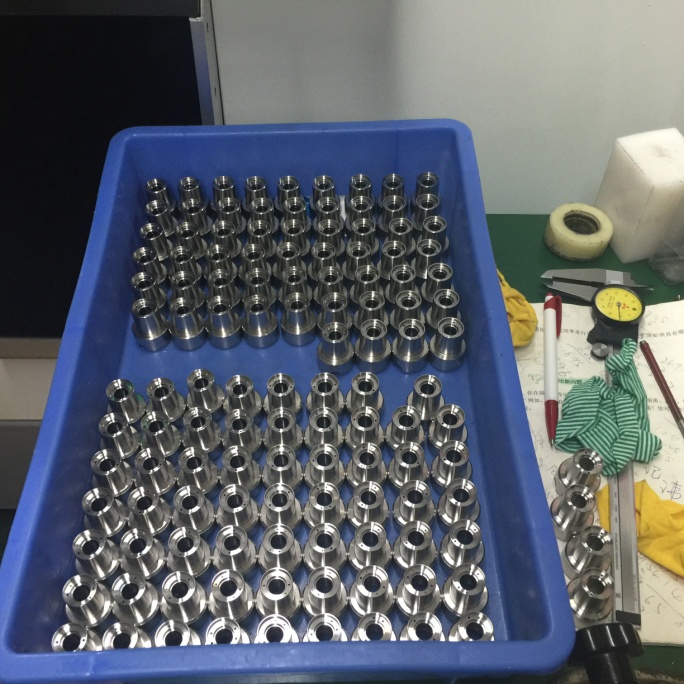

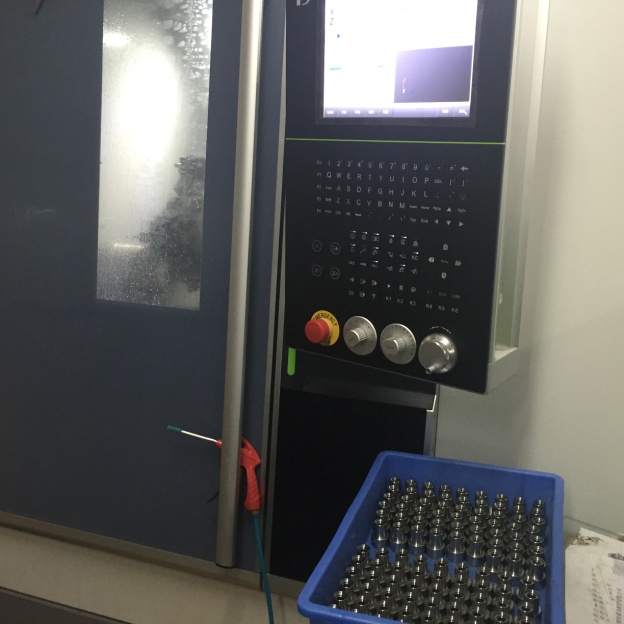

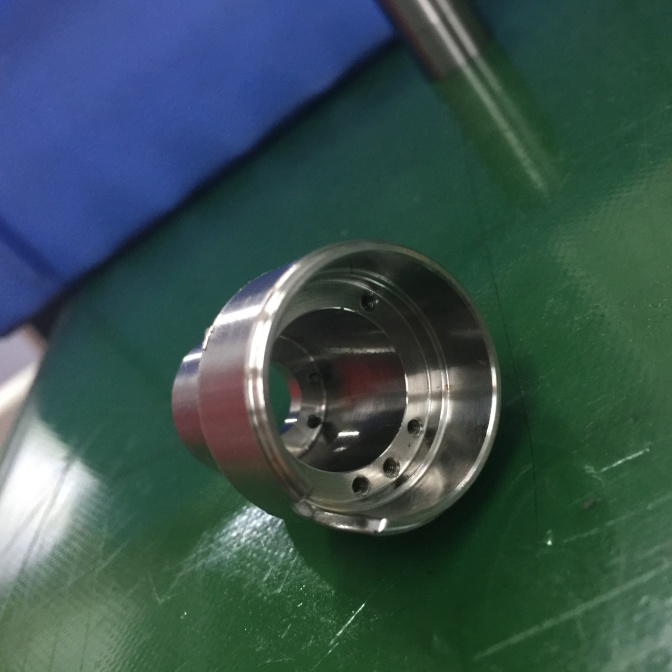

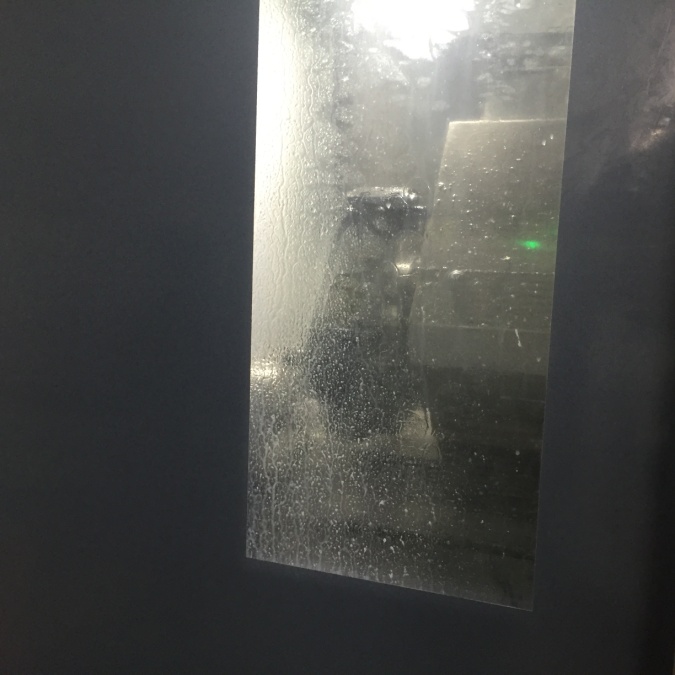

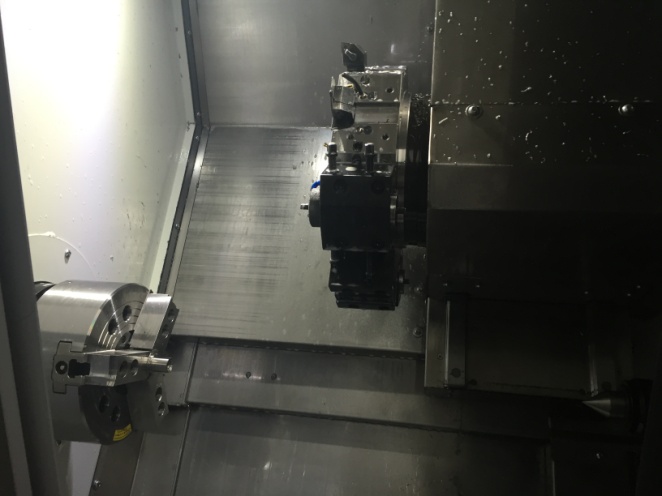

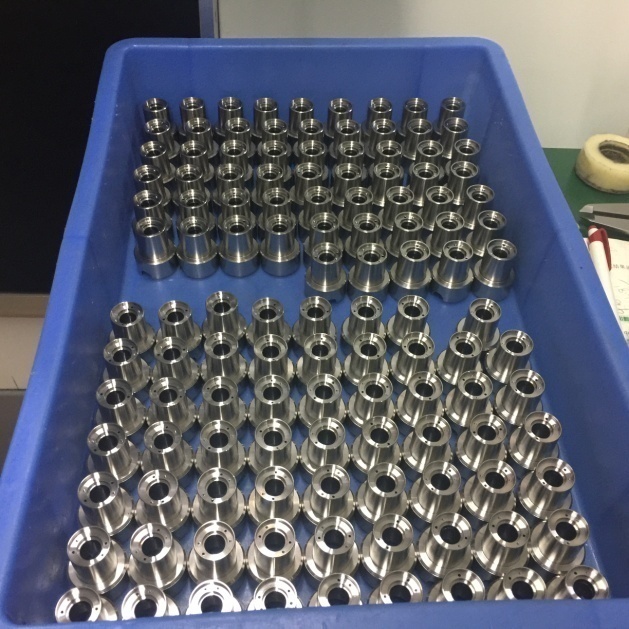

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等













六、零件切削程序

G90G95



N1

T1D1

M08

M04S2500

G0X-18.0

Z0.1

G1X0.F0.18

G0X-18.0Z=IC(05)

G0Z30.

M01



N2

T2D1

M04S2500

G0X-10.

Z0.5

G1Z.2F0.25

Z0.F0.15

X-12.0

X-15.5ANG=-150F.12

G0Z-5.0

G1X-14.5Z-6.0F0.12

Z-30.0F.25

X-18.0F.5

G0Z30.0

M01



N3

T3D1

M4S1500

G0X-18.

Z-8.0

G1Z-8.5F0.25

X-14.5F0.06

Z-8.7

G0X-18.0F0.5

G0Z95.0

M01



N4



T4D1

M04S800

G0X0.

Z1.0

G1Z-5.0F0.14

G0Z2.0

Z-4.5

G1Z-8.5F0.14

G0Z2.0

Z-8.0

G1Z-12.0F0.14

G0Z2.0

Z-11.5

G1Z-15.5F.14

G0Z2.0

Z-15.0

G1Z-19.0F.14

G0Z5.0

Z-18.5

G1Z-22.5F.14

G0Z5.0

Z-22.0

G1Z-26.0F.14

G0Z5.0

Z-25.5

G1Z-29.5F.14

G0Z5.0

Z-29.0

G1Z-33.0F.14

G0Z5.0

Z-32.5

G1Z-36.5F.14

G0Z5.0

Z-36.0

G1Z-40.0F.14

G0Z5.0

Z-39.5

G1Z-43.5F.14

G0Z5.0

Z-43.0

G1Z-47.0F.14

G0Z5.0

Z-46.5

G1Z-50.5F.14

G0Z5.0

Z-50.0

G1Z-54.0F.14

G0Z5.0

Z-53.5

G1Z-58.0F.14

G0Z20.0

M9

Z20.0

X120



M5

M30
