一、零件基本信息







用户名称



所属区域


零件名称

定位套

所属行业

通用机械

零件材料

45

设备型号

I5T5.2

设备系统

I5系统

夹具单位

自制

加工日期

2016-11-06

































二、零件切削参数

切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

OP10A-1

平端面外圆

R0.8外圆刀

1200

0.2

1



OP10A-2

粗车内孔

R0.8内孔刀

1500

0.05

1.5



OP10A-3

精车外圆

R0.4外圆刀

1500

0.10

0.1



OP10A-4

精车内孔

R0.4内孔刀

1500

0.06

0.1



三、零件工艺性难点：工艺问题点、解决方案

45H7孔保持公差内

四、零件图纸

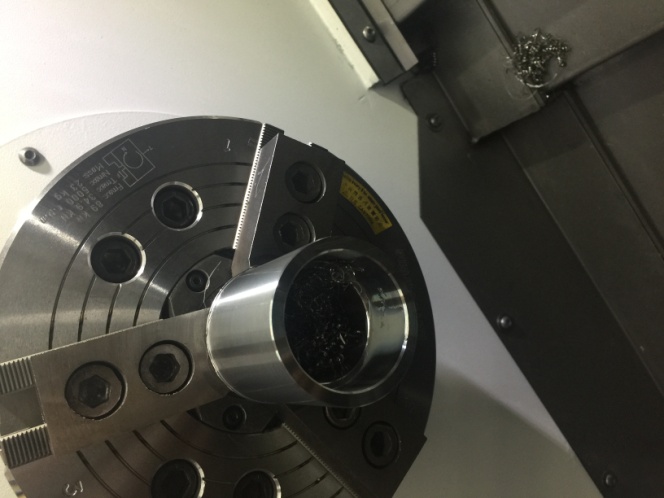

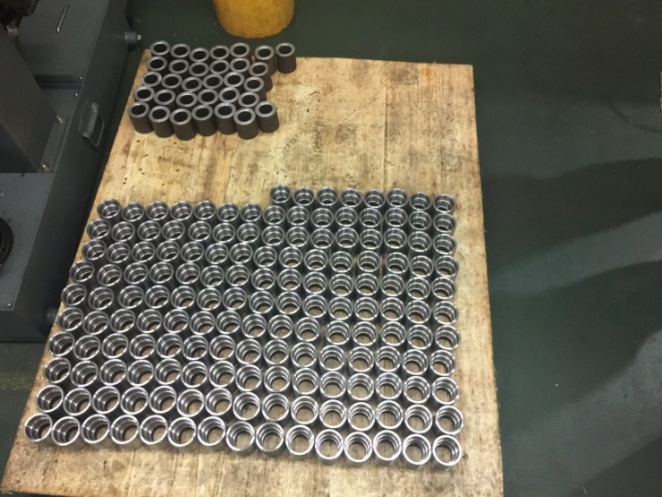

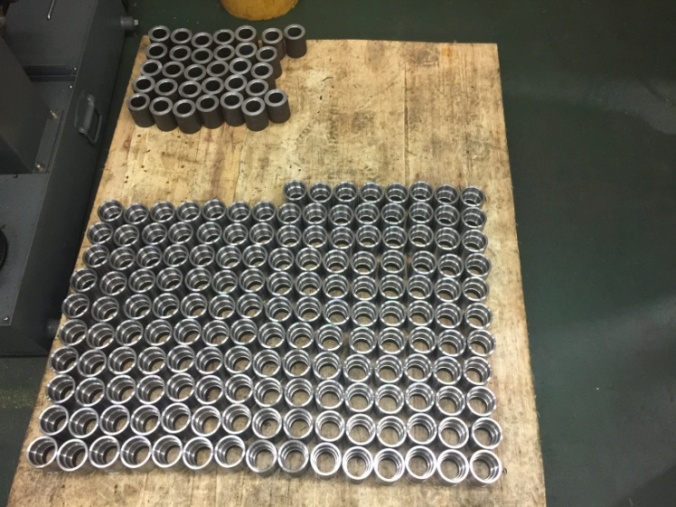

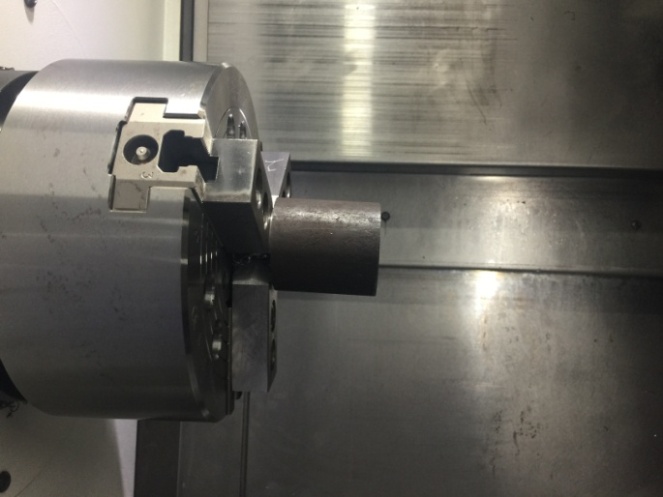

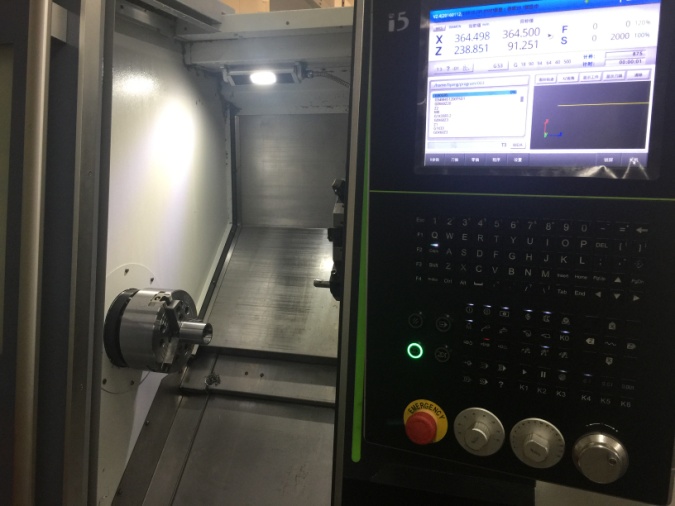

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等



六、零件切削程序

G90G95

G54M4S1200T5D1

G0X60Z20

Z2

M8

G1X33F0.2

G0X60Z3

Z1

G1X33

G0X60Z3

Z0.06

G1X33

G0X55.15Z2

G1Z-61F0.25

G0X60Z2

X53

G1Z0.1F0.2

X55.15CHR=0.7F0.1

Z-1.5F0.25

G0X250Z150

M1



G54M4S1500T1D1

G0X36Z20

M8

Z2

CYCLE95 ("03", 1.5, 0.05, -0.1, 0, 0.2, 0, 0.2, 11, 0, 0, 0.5)

G0Z150

M1



G54M4S1500T6D1

G0X56Z20

Z0

M8

G1X44.5F0.08

G0X53.5Z1

G1Z0.05F0.1

X55CHR=0.7F0.05

Z-60.5F0.15

G0X250Z150

M1



G54M4S1500T3D1

G0X47Z20

Z1

M8

G1Z0.05F0.1

X45.1CHR=0.7F0.06

Z-19.5F.1

Z-20F0.05

X40CHR=0.5

Z-41F0.15

G0X38

Z20

X250Z150

M9

M5

M30
