灯罩

0 172 倔强的蝴蝶 2019-10-23 17:45:52

一、零件基本信息







用户名称



所属区域


零件名称

LED灯罩

所属行业

LED

零件材料

QT450-10

设备型号

I5系统

设备系统

T1.4

夹具单位

自制

加工日期

2016-10-07

































二、零件切削参数

切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

OP10

外圆端面

R0.8外圆刀

850

0.35

2

12


OP20

粗车内孔

R0.8内孔刀

850

0.35

2

12


OP30

精车内孔

R0.4内孔刀

850

0.15

17

1


三、零件工艺性难点：

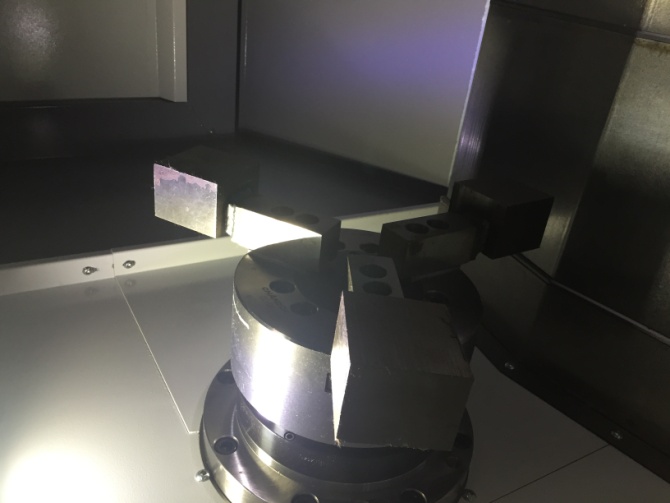

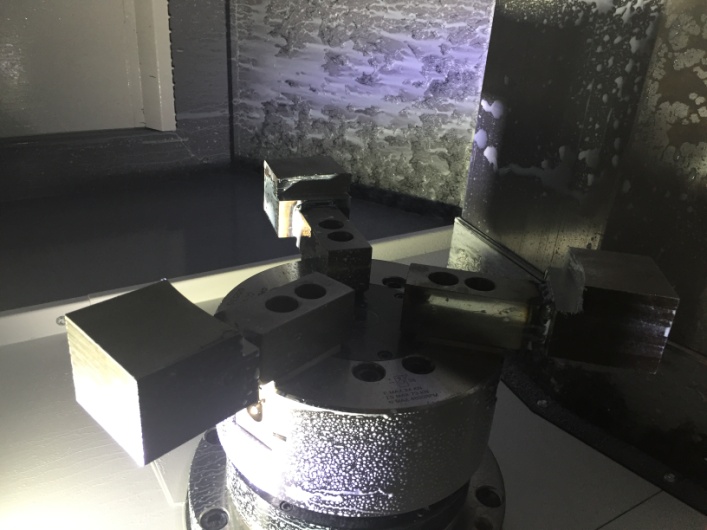

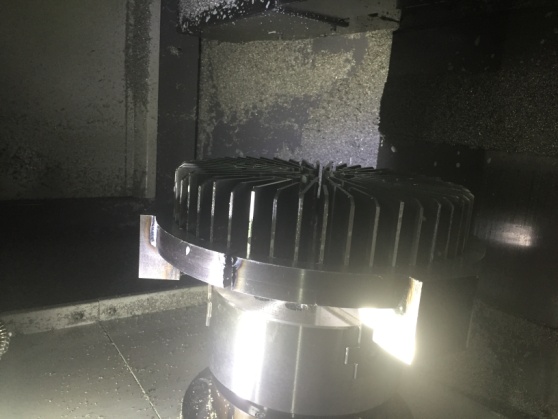

工件为LED灯罩 产品正常无法装夹  自制夹具   用户现场照片带有 夹具制作过程

工件较大 单边切削量大，优化工艺及卡具，满足用户加工效率的要求

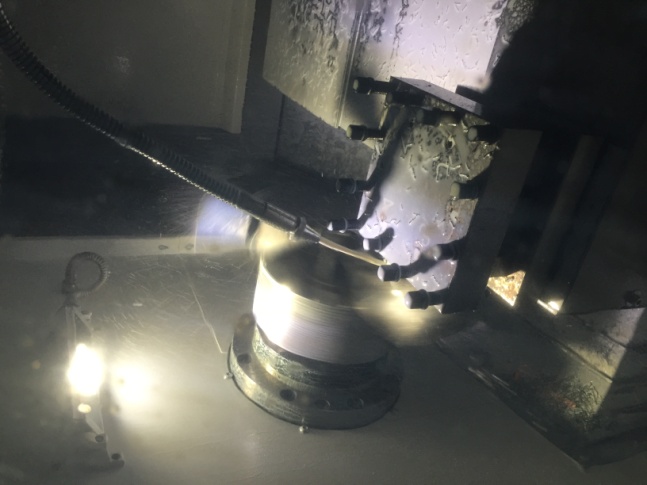

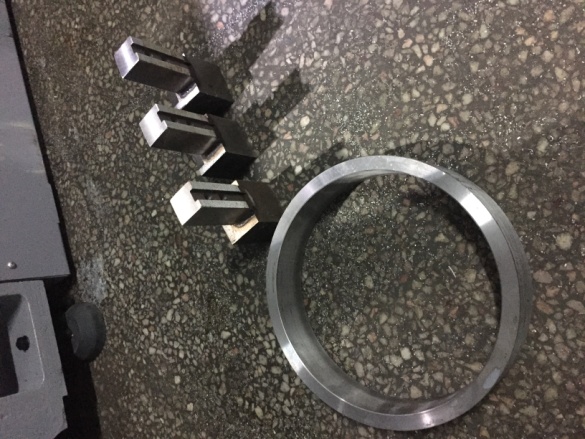

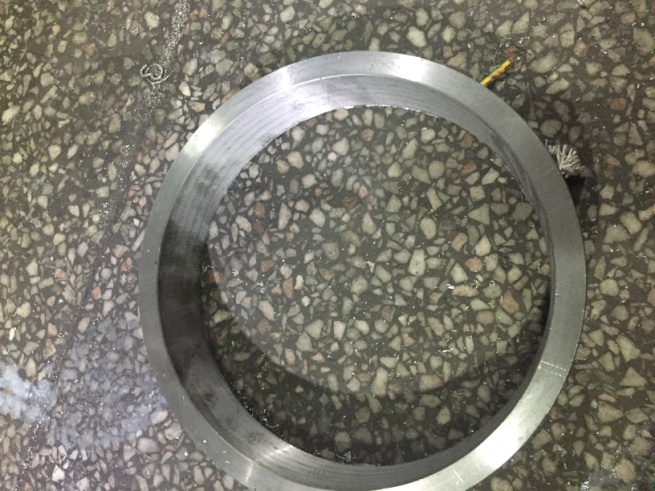

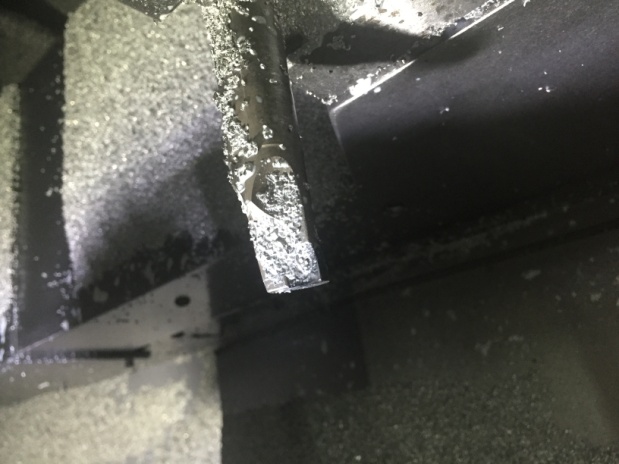

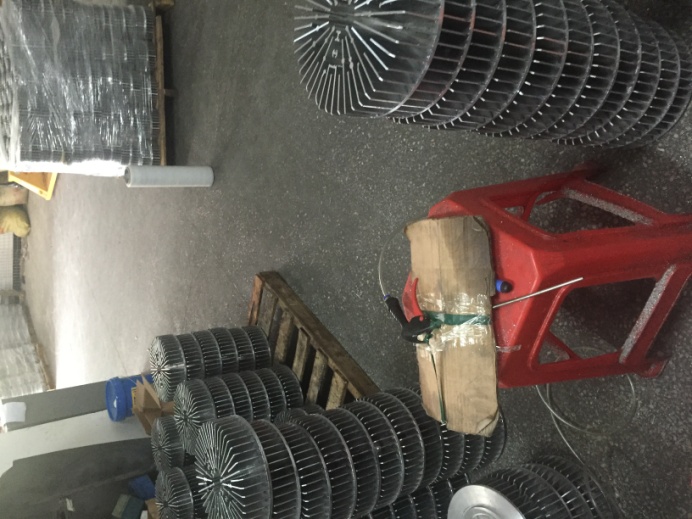

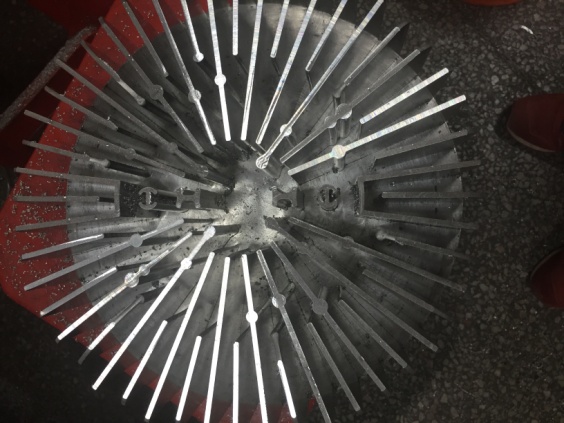

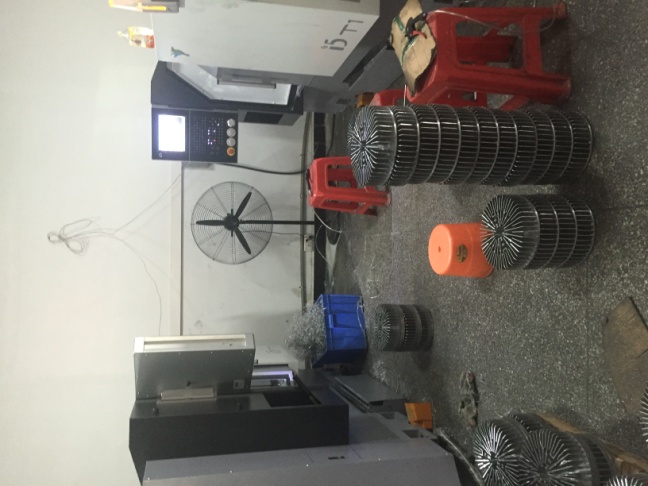

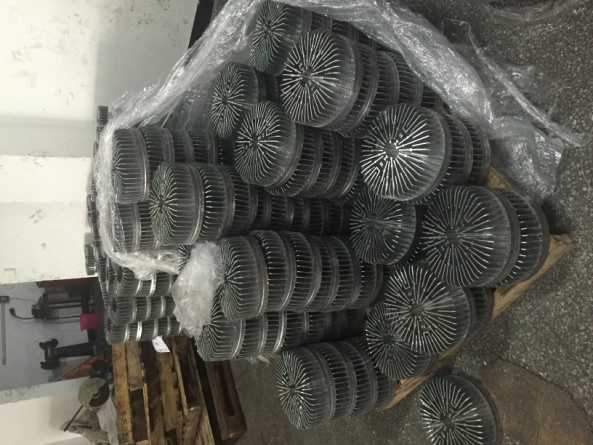

四、用户现场照片：零件、工装夹具、特殊刀具、现场照片等







五、零件切削程序



G90G95

T1D1

M3S850

M8

G0X293.

Z4.

G1Z3.8F0.35

CYCLE95 ("33", 0.7, 0.05, 0.05, 0, 0.22, 0, 0, 2, 0, 0, 0.3)

G0Z200.

M9

M5

M2





G90G95

T1D1

M3S500

G0X293.

Z4.

G1Z3.5F0.35

G1X40.F0.18

G0Z4.5

X293.

G1Z2.8F0.35

X40.F0.18

G0Z3.5

X293.

G1Z2.1F0.35

X40.F0.18

G0Z2.8

X293.

G1Z1.4F0.35

X40.F0.18

G0Z2.1

X293.

G1Z0.7F0.35

X40.F0.18

G0Z1.4

X293.

G1Z0.F0.35

X40.F0.16

G0Z2.

X300.

G0Z150.

M9

M5

M2

子程序

G0X293.Z3.5

G1Z0.

X40.

G0Z3.5
