一、零件基本信息
| 用户名称 |
|
所属区域 | ||
零件名称 | 导套 | |
所属行业 | 汽车零部件 | |
零件材料 | 不绣钢 | |

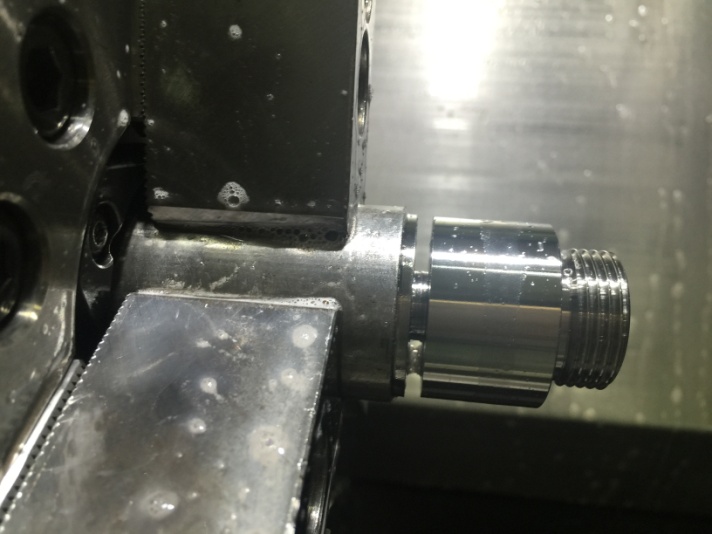

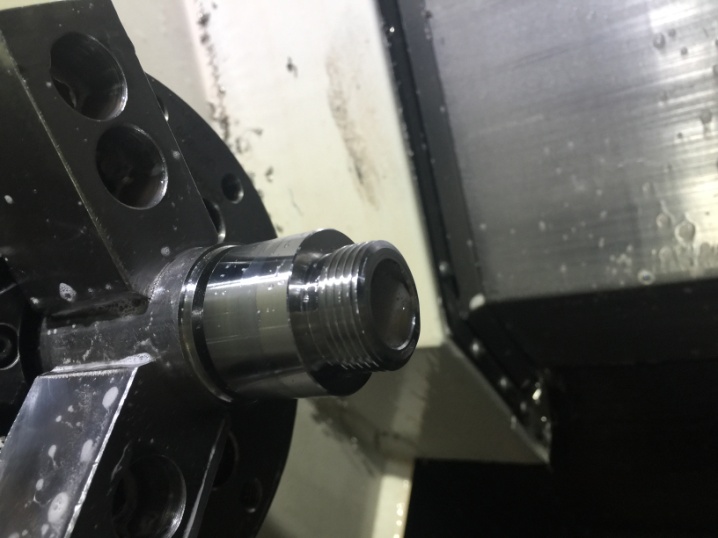

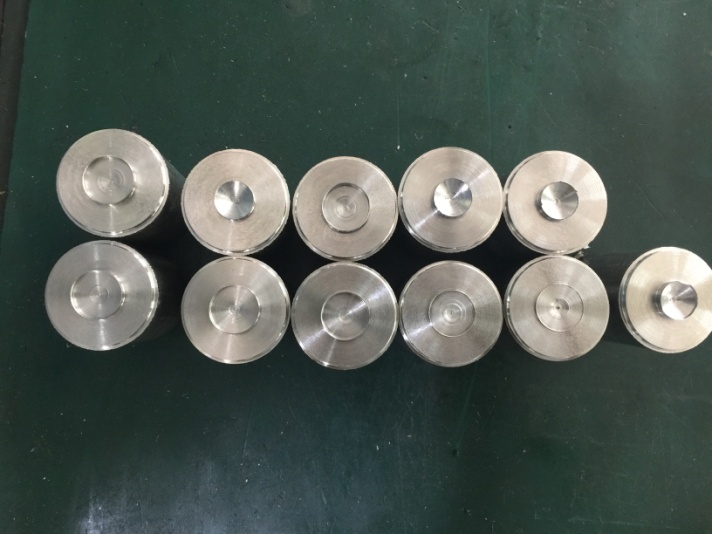

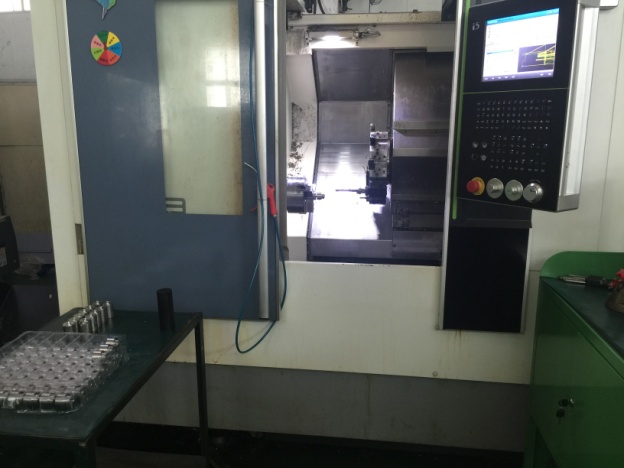

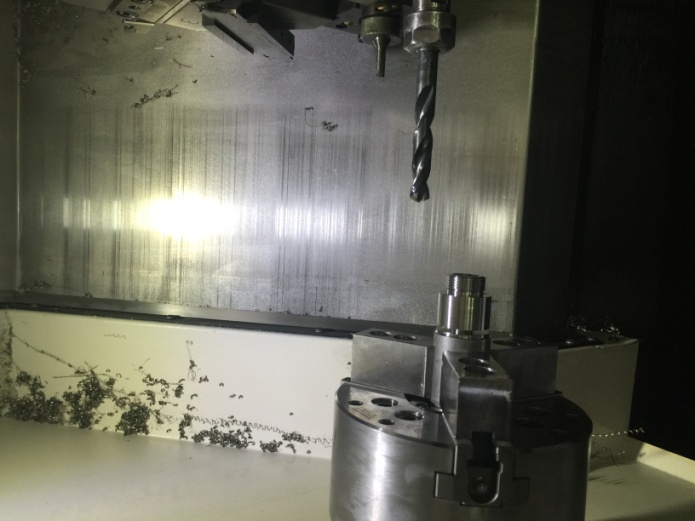

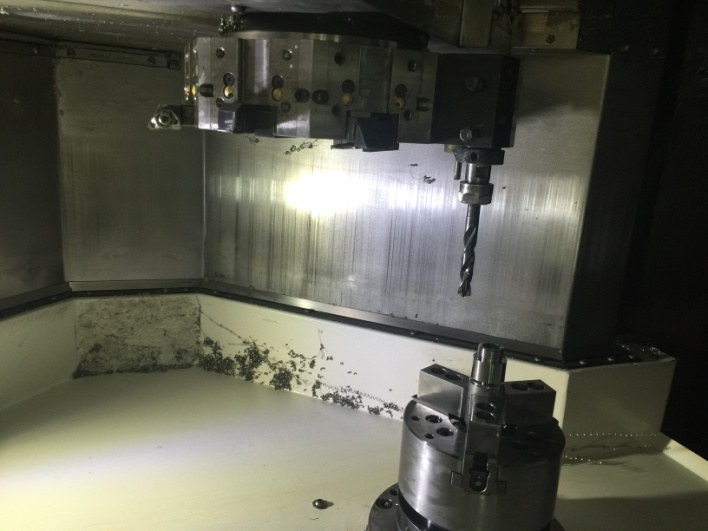

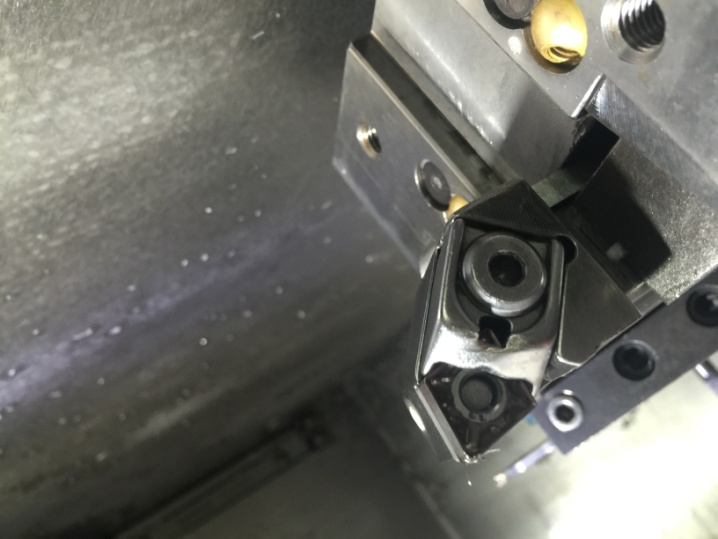

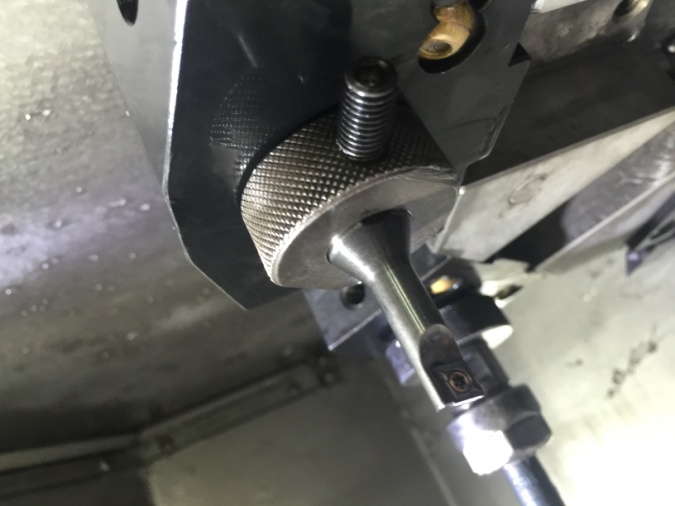

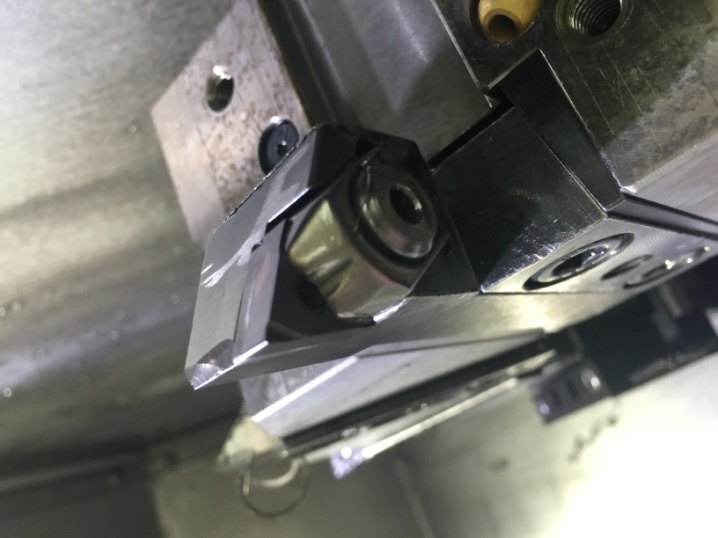

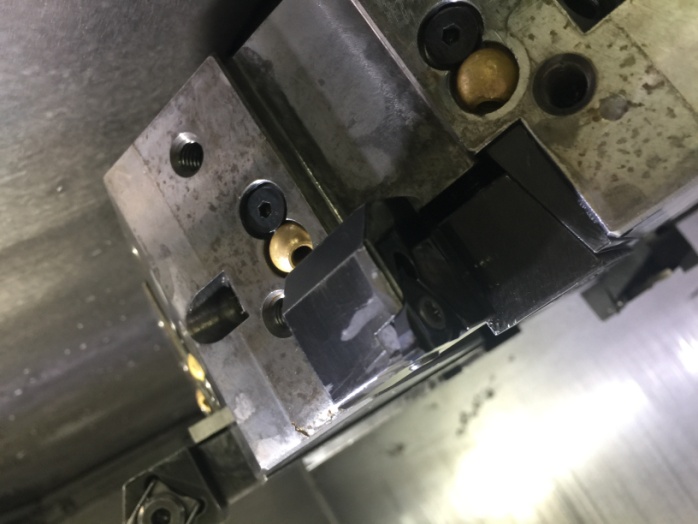

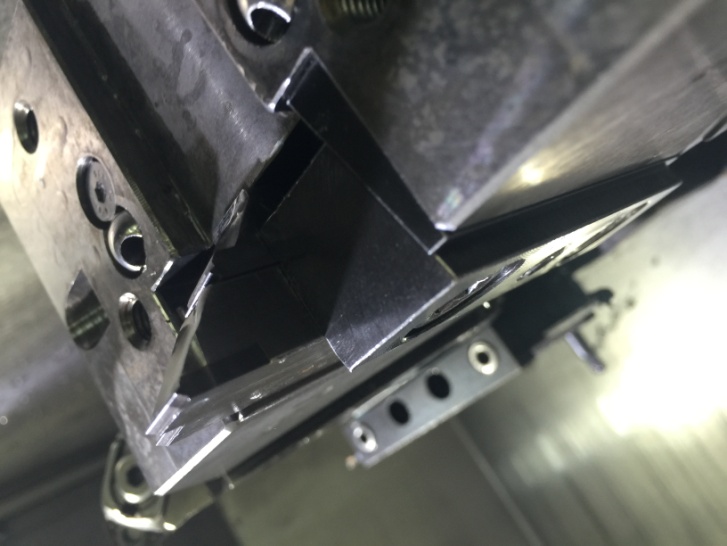

设备型号 | T3.1 | |
设备系统 | I5系统 | |
夹具单位 | 自制 | |
加工日期 | 2016-10-08 |
切削参数 | |||||||
工步号 | 工步内容 | 工艺设备 | 主轴转速 | 工作进给 | 切削深度 | 进给次数 | 工时 |
r/min | mm/r | mm | s | ||||
OP10 | 车外圆 | R0.8外圆刀 | 1300 | 0.25 | 2 | 12 | 42 |
OP20 | 钻中心孔 | 14钻头 | 1000 | 0.05 | 2 | 1 | 78 |
OP30 | 螺纹角 空刀 | R0.2外圆尖刀 | 1300 | 0.08 | 17 | 12 | 15 |
OP40 | 车螺纹 | 螺纹刀 | 600 | 1.814 | 1 | 12 | 14 |
OP50 | 清螺纹内边毛刺 | R0.2外圆尖刀 | 1500 | 0.08 | 35 | 12 | 7 |
OP60 | 清螺纹外边毛刺 | R0.4外圆三角刀 | 1500 | 0.08 | 35 | 1 | 6 |
OP70 | 半精螺纹 | 45度直三角刀 | 600 | 1.814 | 35 | 2 | 13 |
OP80 | 清螺纹内毛刺 | R0.2外圆尖刀 | 1500 | 0.08 | 2 | 1 | 5 |
OP90 | 精螺纹 | 45度直三角刀 | 600 | 1.814 | 35 | 1 | 5 |
OP100 | 切槽 | 3MM切断刀 | 800 | 0.1 | 20 | 1 | 10 |
OP110 | 车内孔 | R0.4内孔刀 | 1000 | 0.18 | 20 | 2 | 25 |
OP120 | 精车外圆 | R0.4外圆三角刀 | 1600 | 0.07 | 20 | 2 | 31 |
工艺问题:
1、工件为外观件,要求外观无任何伤痕
2、切断过程中有大量铁削产生,导致外观加工不合格 螺纹倒角毛刺仪器检查不合格
解决方法:
1、外圆粗车结束,加切断程序,留少量余量,避免大量铁削产生,精车之后再切断
2、粗精车螺纹前后加多次清刺程序,见零件切削参数和加工程序。
G95G90
T3D1
G0X30Z20
Z0.3
M11
M0
M10
G0Z10
M1
T3D1M4S1300
G0X40
M8
Z1.3
G1X-1.5F0.25
G0X40.Z2.
Z0.1
G1X-1.F0.2
G0X38Z1
CYCLE95 ("1008", 2, 0.1, 0.1, 0, 0.25, 0, 0, 1, 0, 0, 0)
G0Z20
G0X170Z150
M1
T6D1M4S1000
M8
G0Z20
X0
Z1.
G1Z-1.2F0.05
M4S500
G1F0.08
G17
CYCLE83 (3, 0, 1.5, -38.3, 0, 0, 0, 3, 0, 0, 1, 1)
G18
G0Z20
G0X170Z20
M1
T7D1M4S1300
G0X36Z20
M8
Z-12.65
G1X26.2F0.2
G1X27Z-12
G0Z-1.23
G1X26.2
Z0.05ANG=300
X13
G0X26.21
G1Z-9.59
X25.ANG=225.
Z-12.65
X26.21
G0Z-9.59
G1X23.85ANG=225.
Z-12.65
X26.21
G0Z-9.58
G1X23.8ANG=225.F0.08
Z-12.67
X26.5F0.12
G0X170Z150
M1
T8D1M4S600
G0X27.5Z20
M8
Z4
CYCLE97 (1.814, 0, 4, -12, 26.2, 26.2, 0, 0, 1.05, 0.02, 0, 0, 8, 0, 1, 1, 0, 0)
G0Z20
G0X170Z160
M1
T7D1M4S1500
G0X28Z20
M8
Z-9.6
G1X26.2F0.15
X23.8ANG=225.
G0X30
G0X170Z150
M1
T1D1M4S1500
G0X28Z20
M8
Z-1.22
G1X26.2F0.15
Z0.02ANG=300.F0.08
X13
G0Z20
G0X170Z150
M1
T2D1M4S600
G0X25Z20
M8
Z4
G33Z-12.K1.814
G0X28
Z4
X24.5
G33Z-12.K1.814
G0X28
Z4
X24.2
G33Z-12.K1.814
G0X28
Z4
X24.
G33Z-12.K1.814
G0X28
Z4
X23.9
G33Z-12.K1.814
G0X28
Z4
X23.85
G33Z-12.K1.814
G0X28
Z4
X23.85
G33Z-12.K1.814
G0X28
G0X170Z160
M1
T7D1M4S1500
G0X28Z20
M8
Z-9.63
G1X26.2F0.15
X23.8ANG=225.F0.08
G4H0.2
G0X30
G0X170Z150
M1
T2D1M4S600
G0X23.86Z20
M8
Z4
G33Z-12.K1.814
G0X28
G0X170Z150
M1
T4D1M4S800
M8
G0X40Z20
Z-34.4
G1X36F0.35
X30.F0.1
G4H0.2
X24.
G1X36.F0.5
G0X170Z150
M1
T5D1M4S1000
G0X15.5Z20.
M8
Z1.
G1Z-15.F0.18
X14.5
G0Z1.
X17.
G1Z-15.
X16.5
G0Z1.
G0X18.9
G1Z0.1F0.15
X17.3ANG=225.F0.06
Z-15.F0.1
X17.F.3
G0Z20
G0X150Z120
M1
T1D1M4S1600
G0X27.Z20
M8
Z-1.22
G1X26.2F0.15
Z0.ANG=300.F0.05
G1X16
Z0.5
G0X36
Z-12.69
G1X23.82F0.15
Z-12.2
Z-12.7F0.04
X33.9
X34.99ANG=135.F0.07
G1Z-35.
G0X170Z150
M1
T4D1M4S800
M8
G0X40Z20
Z-34.4
G1X36F0.5
X24.2F0.2
X20F0.1
G4H0.2
X13.3
G1X36.F0.5
M9
M5
G0X170Z150
T5D1
M30
