一、零件基本信息







用户名称



所属区域


零件名称

导流壳

所属行业

水泵

零件材料

HT200

设备型号

T3.3

设备系统

i5系统

夹具单位

自制

加工日期

2016-2-20

二、零件切削参数

（1面）刀具削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

1

平端面

外圆刀

540

0.2

0.5

1


2

车内孔

内孔刀（加强）

580

0.2

1

3


3

精端面和内孔

内孔刀

560

0.1

0.3

1


（2面）刀具削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

1

平端面

外圆刀

540

0.2

0.5

2


2

车内孔

内孔刀

600

0.2

1

3


3

精端面和内孔

内孔刀

600

0.15

0.3

3




三、零件工艺性难点：工艺问题点、解决方案

1内孔深，同轴度0.03，选用加强刀杆。

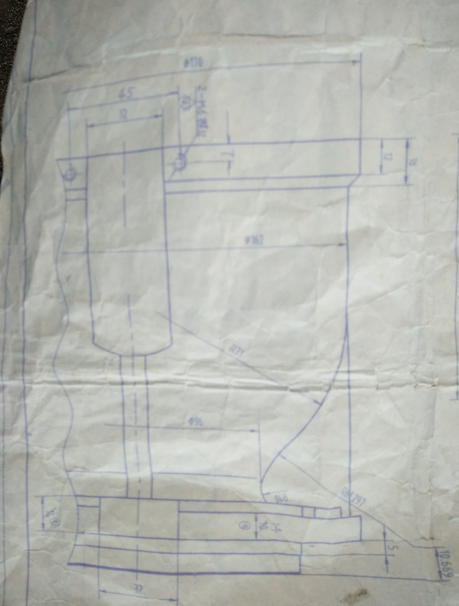

四、零件图纸（电子版本）

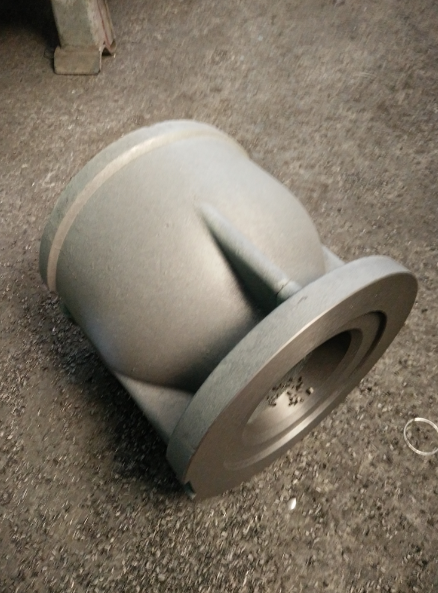

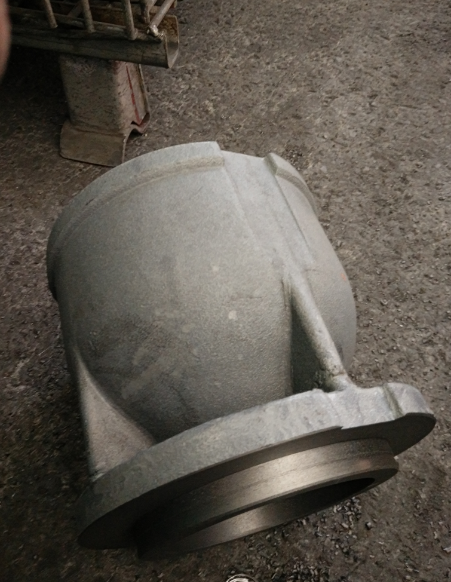

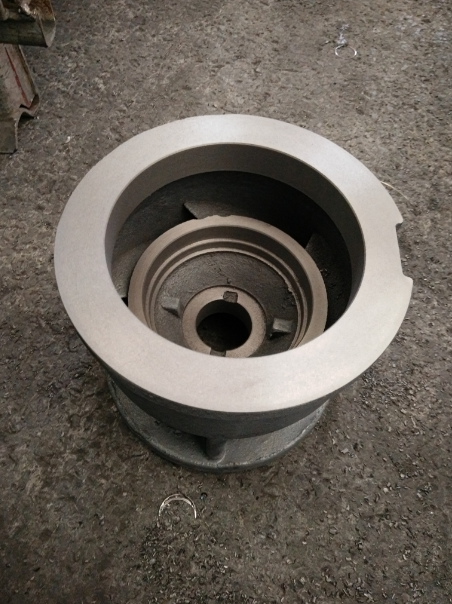

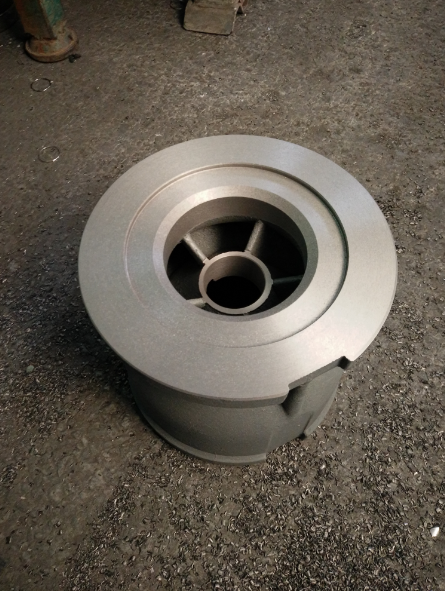

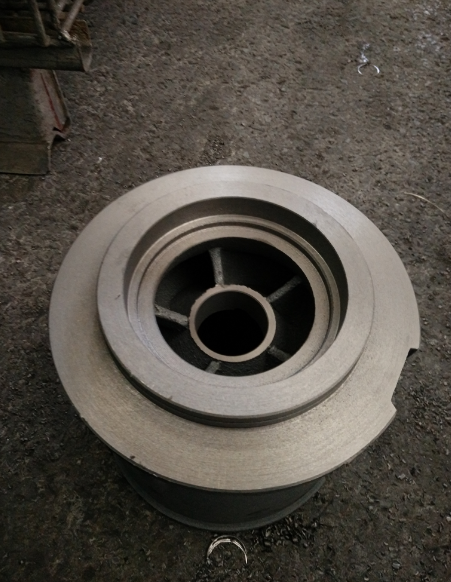

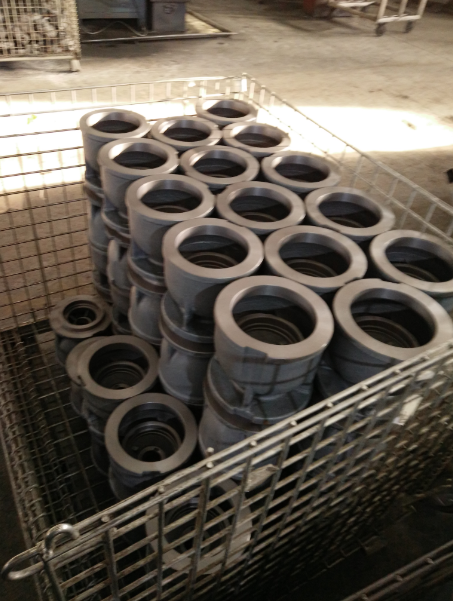

五、用户现场照片：零件、工装夹具、特殊刀具、现场照片等

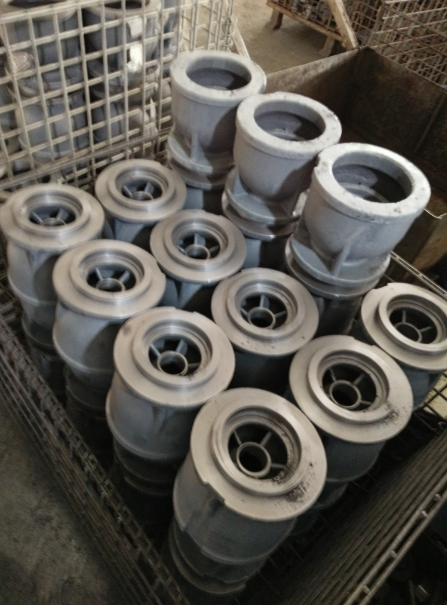

两种，加工工序几乎一样，在此不多说明。

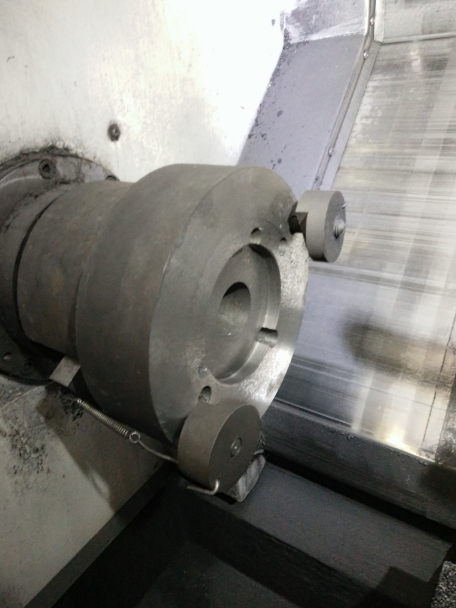

自制夹具
