145一、零件基本信息
|
用户名称 |
|
所属区域 | ||
零件名称 | 从动臂衬套 | |
所属行业 | 汽车 | |
零件材料 | 45# | |
设备型号 | T3.1 | |
设备系统 | I5系统 | |
夹具单位 | ||
加工日期 | 2016 04 01 |
二、零件切削参数
切削参数 | |||||||
工步号 | 工部内容 | 工艺设备 | 主轴转速 | 工作进给 | 切削深度 | 进给次数 | 工时（s） |
r/min | mm/min | mm | s | ||||
Op10 | 定位 | ||||||
Op20 | 外圆开粗 | 2000 | 0.2 | 5 | |||
Op30 | 钻孔 | 1500 | 0.05 | 1 | 13 | ||
Op40 | 切斜面 | 1000 | 0.08 | 70 | |||
Op50 | 内孔开粗 | 2000 | 0.1 | 30 | |||
Op60 | 倒角 | 1500 | 0.03 | 1 | 10 | ||
Op70 | 外圆精车 | 2500 | 0.05 | 1 | 8 | ||
Op80 | 内孔精车 | 2500 | 0.05 | 1 | 7 | ||
Op90 | 切断 | 1000 | 0.07 | 1 | 25 | ||
三、零件工艺性难点
视频前一段不是很清晰用切槽循环切斜面
四、零件图纸

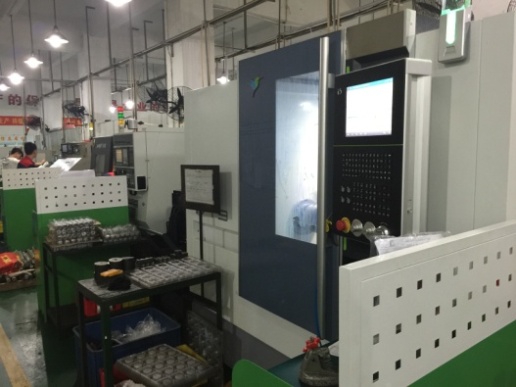

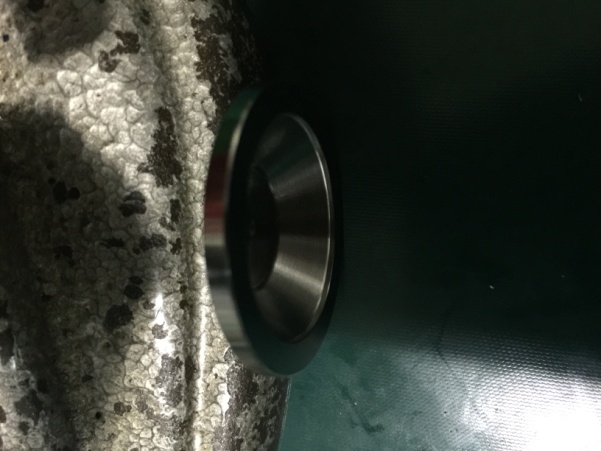

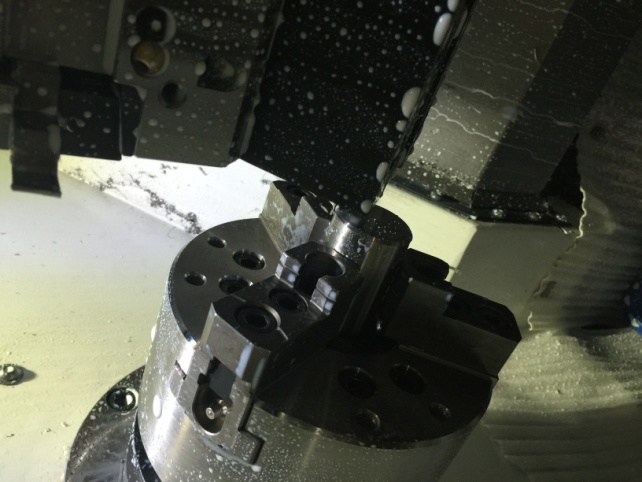

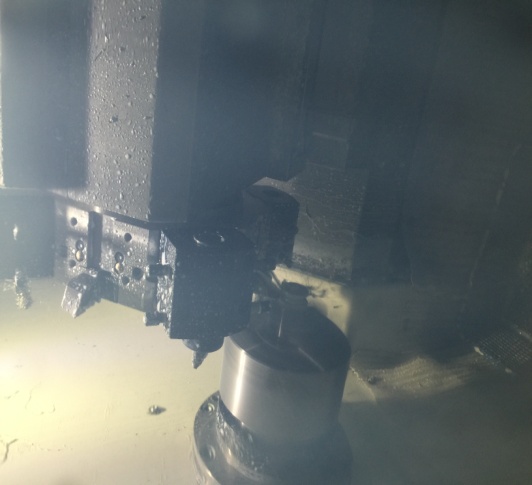

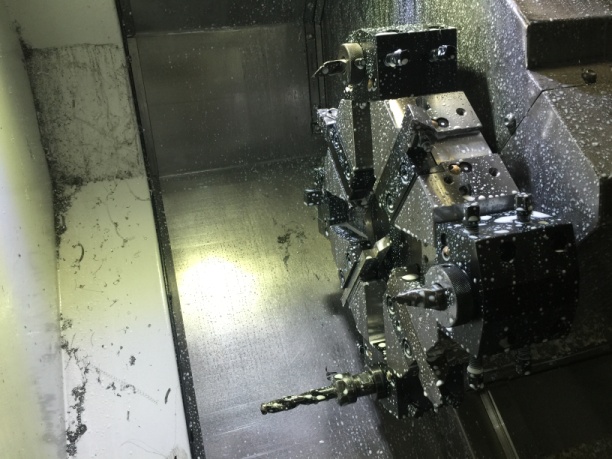

五、用户现场加工
六、加工程序
G95G90
T5D1
G0X0.Z20.
Z0.
M11
M00
M10
G0Z20.
X150.Z150.
M1
T4D1M4S2000
M8
G0X40.Z20.
Z0.
G1X-1.F0.2
G0X36.8Z1.
G1Z-11.5
X38.8Z-12.5
G0Z1.
X35.6
G1Z-11.5
X38.6Z-13.
G0X150.Z150.
M1
T7D1M4S1500
G0X0.Z20.
Z1.
G1Z-1.F0.05
G4H0.5
G0Z1.S1000
G1Z-4.F0.1
G0Z20.
Z-3.5
G1Z-7.
G0Z20.
X150.Z50.
M1
T8D1M4S1000
G0X37.Z20.
Z-2.75
G1Z-2.75F0.08
CYCLE93 (18, -2.75, 8.45, 4.5, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0.5, 0, 5,0)
G0X37.
Z-11.2
G1X28.5F0.3
X28.F0.08
CYCLE93 (13.5, -8.1, 3.1, 6, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0.5, 0, 5,0)
G0X37.
Z-8.55
G1X28.5F0.3
X28.F0.08
CYCLE93 (13.5, -5.45, 3.1, 2.65, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0.5, 0, 5,0)
G0X37.
Z-5.85
G1X27.F0.15
X16.3Z-11.2F0.05
G0X40.
X150.Z150.
M1
T1D1M4S2000
G0X1.5Z20.
Z0.
CYCLE95 ("12345", 0.6, 0, 0, 0, 0.2, 0, 0, 2, 0, 0, 0)
G0Z20.
X100.Z120.
M1
T6D1M4S1500
G0X37.Z20.
Z-2.25
G1X35.65F0.15
X34.75Z-2.7F0.03
X27.F0.07
Z-3.
G0X40.
X150.Z180.
M1
T2D1M4S2500
G0X37.Z20.
Z0.02
G1X26.5F0.15
Z0.F0.1
X34.725
X35.465Z-0.37F0.05
Z-3.5
G0X150.Z150.
M1
T3D1M4S2500
G0X28.425Z20.
Z1.
G1Z0.1F0.15
X27.525Z-0.35F0.05
Z-1.109F0.1
X17.038Z-6.353
G3X15.482Z-6.675CR=1.1
G1X1.
G0Z20.
X100.Z120.
M1
T8D1M4S1000
G0X40.Z20.
Z-11.2
G1X16.F0.3
X15.5F0.07
CYCLE93 (7.5, -8.1, 3.1, 7., 0, 0, 0, 0, 0, 0, 0, 0, 0, 0.5, 0, 5,0)
G0X40.
X150.Z150.
M9
M5
M30
子程序
G0X1.5Z0.
G1Z-6.625
X15.382
G2X16.938Z-6.303CR=1.1
G1X27.425Z-1.059
Z0.
