差速器左壳圆周上钻孔

0 178 隔壁老王的隔壁老王 2019-10-23 16:33:20

一、零件基本信息







用户名称


所属区域


零件名称

差速器左壳

所属行业

汽车零部件

零件材料

45#钢

设备型号

i5   M4.5

设备系统

i5

夹具单位

自制夹具

加工日期

2016-11-12

































切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/min

mm

s

1

钻引孔

Φ15合金钻

1000

200

3

12


2

深孔钻

Φ16.2高速钢钻头

400

70

85

12


3

倒角

Φ20X45度倒角刀

450

300

6

12


4

铰孔

Φ16.5铰刀

500

100

25

1


二、零件切削参数（每件单序加工）

三、零件工艺性难点：工艺问题点、解决方案



尺寸12-Φ16.27的孔中的其中一个孔是作为下序的定位基准，所以采用铰刀铰孔的加工方法来保证孔的位置度和尺寸公差。













  1. 零件图纸（照片版本）







    五．用户现场照片：零件、工装夹具、特殊刀具、现场照片

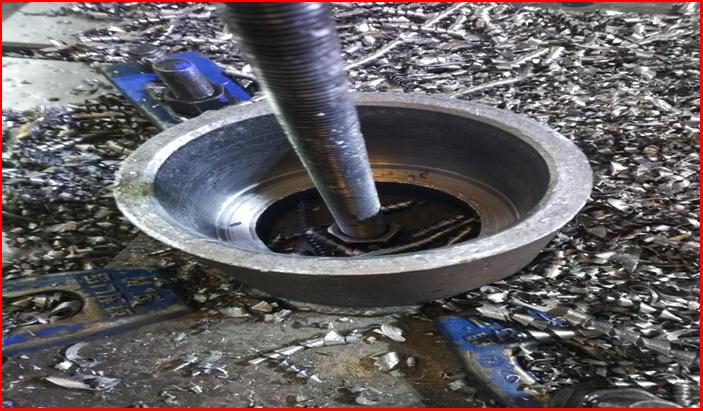

    毛胚

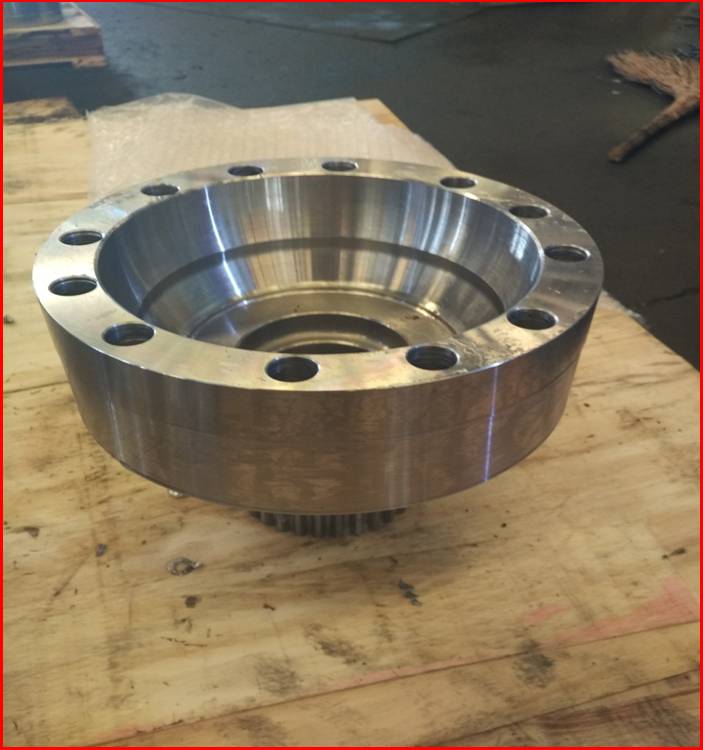

    成品零件

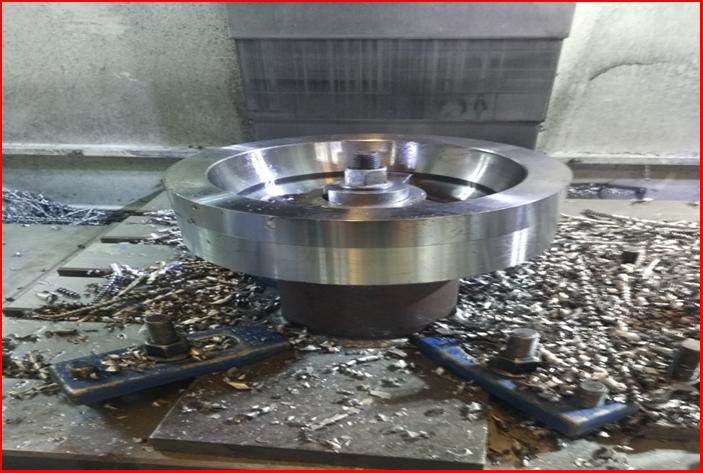

    夹具

    圆角矩形: 这两面作定位



    圆角矩形: 夹紧

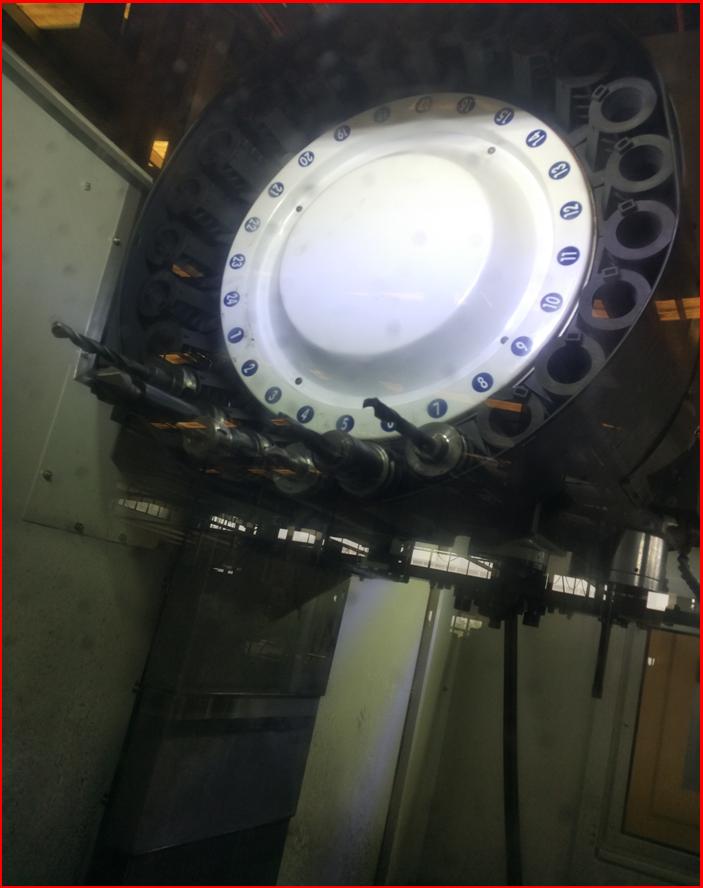

    刀库

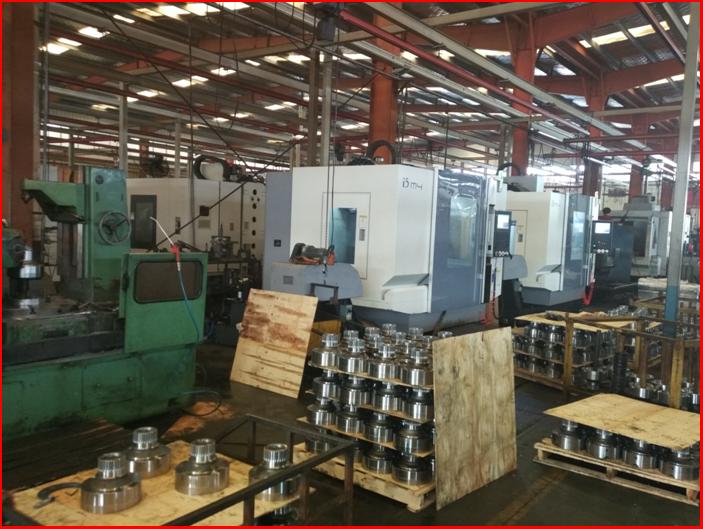

    车间现场







    六、零件切削程序（程序运行时间：二十分十二秒）

    G54

    M6T1

    M8

    G0G90Z200

    M3S1000F200

    G0X0Y0

    CALL 001

    G0Z200

    ROT Z90

    CALL 001

    ROT Z180

    CALL 001

    ROT Z270

    G0X0Y0

    CALL 001

    ROT Z0

    G0G90Z200

    M9

    M5

    M01

    M6T2

    M8

    G0G90Z200

    M3S400F70

    G0X0Y0

    CALL 003

    G0Z200

    ROT Z90

    CALL 003

    ROT Z180

    CALL 003

    ROT Z270

    CALL 003

    ROT Z0

    G0G90Z200

    M9

    M5

    M01

    M6T3

    M8

    G0G90Z200

    M3S450F300

    X0Y0

    CALL 002

    G0Z200

    ROT Z90

    CALL 002

    ROT Z180

    CALL 002

    ROT Z270

    CALL 002

    ROT Z0

    G0G90Z200

    M9

    M5

    M01

    T4M6

    M8

    M3S500F100

    G0G90Z150

    G0X-70.157Y70.157

    CYCLE81 (50, 0, 3, -25, 25)

    G740Z0

    G740Y0

    M05

    M9

    M30





    001,iso

    MCALL CYCLE81 (50, 0, 5, -3, 0)

    G0X-30.66Y94.361

    X-70.157Y70.157

    X-94.361Y30.66

    MCALL



    002.iso

    MCALL CYCLE81 (50, 0, 3, -6, 6)

    G0X-30.66Y94.361

    X-70.157Y70.157

    X-94.361Y30.66

    MCALL



    003.iso

    MCALL CYCLE83 (50, 0, 5, -85, 85, -6, 6, 6, 0, 0, 1, 1)

    G0X-30.66Y94.361

    X-70.157Y70.157

    X-94.361Y30.66

    MCALL
