差速器左壳精车

0 164 @李先生 2019-10-23 16:28:10

一、零件基本信息





用户名称



所属区域


零件名称

差速器左壳

所属行业

汽车零部件

零件材料

45＃钢

设备型号

i5   T5.2

设备系统

i5

夹具单位

自制三爪卡盘

加工日期

2016-12-12

































切削参数

工步号

工步内容

工艺设备

主轴转速

工作进给

切削深度

进给次数

工时

r/min

mm/r

mm

s

1

粗车Φ225.7断面和外圆

外圆车刀（25X25 R0.8）

500

0.45

0.5

1


2

粗车内孔

内孔车刀（Φ32 R0.8）

700

0.4

0.5

1


3

精车内孔

内孔车刀（Φ32 R0.4）

1000

0.1

0.3

1


4

精车Φ225.7断面和外圆

外圆车刀（25X25 R0.4）

600

0.1

0.3

1


二、零件切削参数(每件单序加工）

三、零件工艺性难点：工艺问题点、解决方案



为保证形位公差，所以零件装夹时，一定要靠紧定位基准。



















  1. 零件图纸（照片版本）























    五．用户现场照片：零件、工装夹具、特殊刀具、现场照片

    毛胚

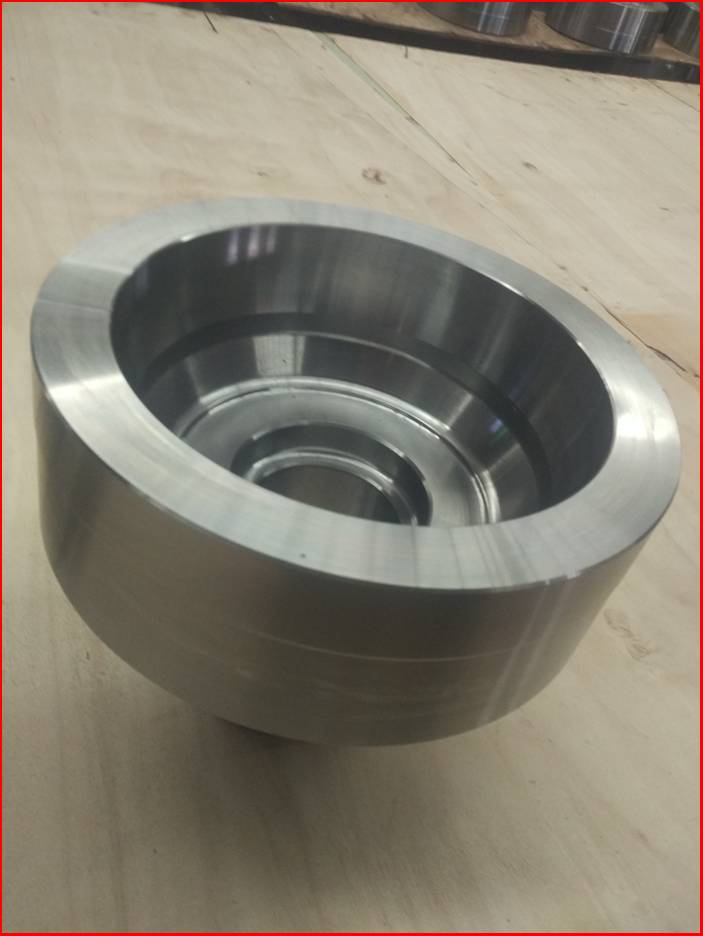

    成品零件

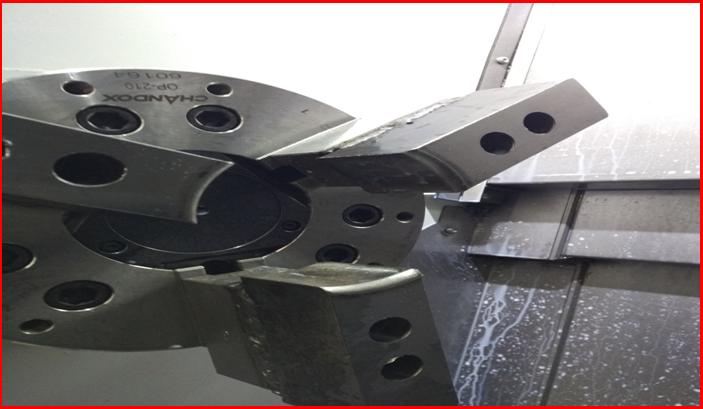

    夹具

    圆角矩形: 此面夹紧圆角矩形: 此面定位

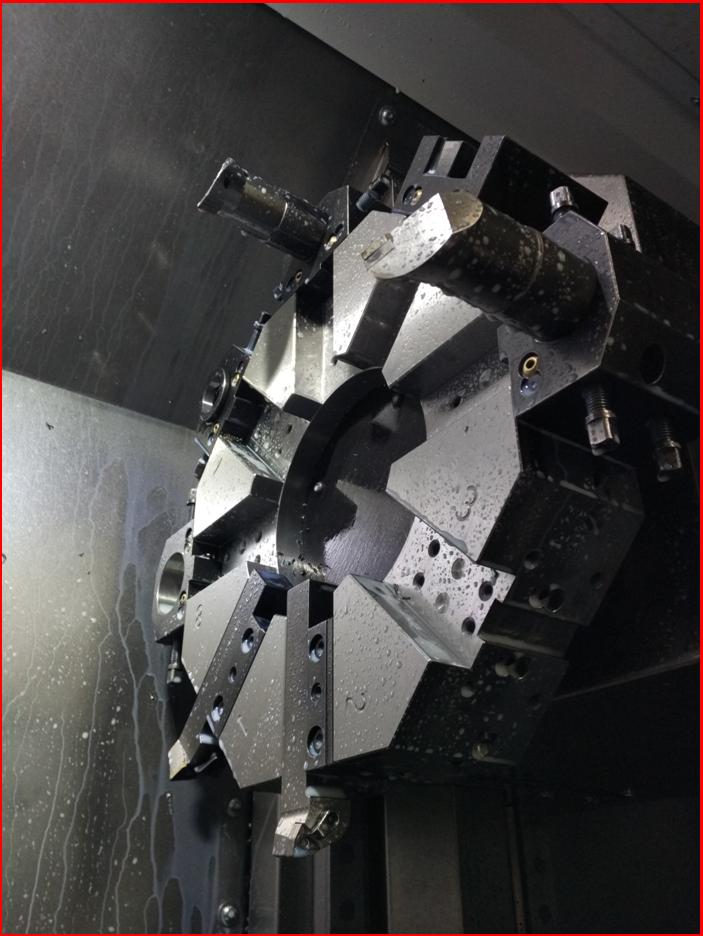

    刀库

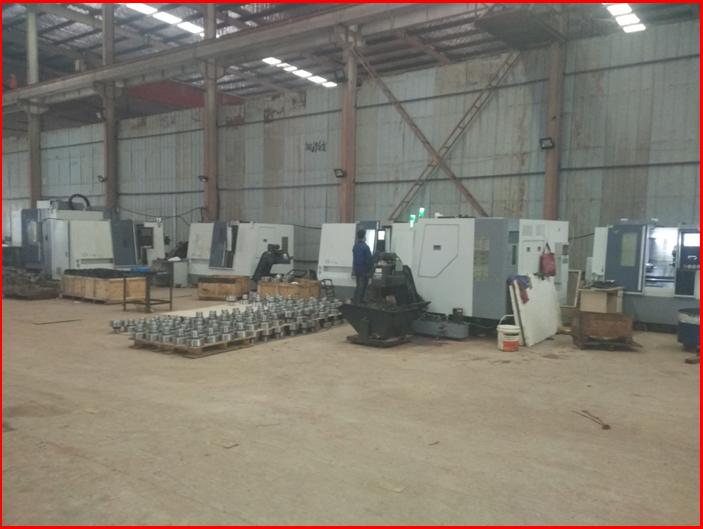

    车间现场

    圆角矩形: OP20圆角矩形: OP10



    六、零件切削程序（程序运行时间：八分十八秒）

    G90G95

    T2D1

    M03S500

    M08

    G0G40X230.Z2.

    CYCLE95 ("A", 0.3, 0, 0, 0, 0.45, 0, 0, 2, 0, 0, 0)

    G0X230.Z2.

    CYCLE95 ("B", 0.5, 0, 0, 0, 0.4, 0, 0, 1, 0, 0, 0)

    M05

    G0X350.Z300.

    M09

    M01

    G90G95

    T4D1

    G90G95

    M03S700

    M08

    G0X65.Z10.

    Z-65.

    CYCLE95 ("C", 0.5, 0, 0, 0, 0.4, 0, 0, 2, 0, 0, 0)

    G0X65.Z-68.5

    G01X126.6F0.3

    G01X=IC(-2)Z=IC(2.)

    G0X65.

    Z-69.

    G01X126.2

    G0X=IC(-2)Z=IC(2.)

    G0X60.

    Z-68.

    CYCLE95 ("D", 0.5, 0, 0, 0, 0.4, 0, 0, 3, 0, 0, 0)

    G0X79.Z-68.

    G01Z-82.8F0.3

    G03X73.Z-85.8CR=3.

    G01X66.

    X63.Z=IC(-1.5)

    G0Z-68.

    X81.7

    G01Z-82.8

    G03X75.7Z-85.8CR=3.

    G01X68.55

    X65.55Z=IC(-1.5)

    G0Z5.

    X170.2Z2.

    G1Z0.35

    G3X152.5Z-38.679CR=88.86F0.35

    G1Z-47.

    G3X154.9Z=IC(-3.)CR=6

    G1X137.4Z-63.5

    G0Z2

    X174.22Z1

    G1Z0.35

    G3X156.5Z-38.679CR=88.86F0.3

    G1Z-47

    G3X154.9Z=IC(-3.)CR=6

    G1X137.4Z-63.5

    G0Z2.

    X177.22Z1

    G1Z0.35

    G3X159.5Z-38.679CR=88.86

    G1Z-47

    G3X157.9Z-50CR=6

    G1X140.44Z-63.5

    G3X130Z-66.6CR=6

    G1Z-67.5

    G3X126.7Z-69CR=1.5

    G1X=IC(-2.)Z=IC(2.)

    M5

    M09

    G0Z10.

    G0X300Z200

    M01

    G90G95

    T6D1

    G90G95

    M03S1000

    M08

    G0G40X80.Z10

    M08

    Z-69.18

    G01X127.2F0.1

    G0X=IC(-2.)Z=IC(2.)

    G0X86.Z-69.

    G01X81.95Z=IC(-2.)

    Z-83.

    G03X76.2Z-86.CR=3.

    G01X69.05

    X66.05Z=IC(-1.5)

    G0Z2.

    X176.7Z0.5

    G01Z0.F0.5

    G01X226.5F0.1

    G0Z=IC(0.5)X181.1

    G01X=IC(-6.)Z=IC(-3.)F0.1

    Z0.2F0.5

    M03S1300

    G96S260

    G01G41X177.55Z0.0F0.35

    G03X160.7Z-37.79CR=88.86F0.1

    G01Z-47.

    G03X158.6Z-50.CR=6.

    G01X140.94Z-63.5

    G03X130.54Z-66.6CR=6.

    G0G40

    G0Z-66.

    G01X132.2Z-66.5

    G01X129.54Z-67.5

    G01Z-66.

    X130.

    G01Z-67.73

    G03X127.Z-69.23CR=1.5

    G40

    G01X=IC(-2.)Z=IC(2.)

    G0Z10.

    G0X300.Z200.

    G97

    M09

    M05

    M01

    G90G95

    T1D1

    G90G95

    M03S600

    M08

    G0G40X222.7Z5.

    Z2.

    G01Z0.2F0.35

    G01X225.7Z-1.5F0.1

    Z-31.5F0.2

    G02X224.6Z=IC(-1.)CR=1.

    G01Z-85.

    G0X=IC(10.)

    G0X300.Z200.

    M09

    M05

    M01

    T2D1

    M30

    A.iso

    G0X235.Z0.2

    G01X160.

    G0Z2.



    B.iso

    G0X226.2Z2.

    G01Z-85.

    G0X230

    .

    C.iso

    G0X65.Z-68.5

    G01X129.5

    G0Z-67.



    D.iso

    G0X79.Z-68.

    G01Z-85.8

    G0X75.
