一、零件基本信息
| 用户名称 | |
所属区域 |
| |
零件名称 | 编码器外环 | |
所属行业 | 机床配件 | |
零件材料 | 铝 | |
设备型号 | I5t3.1 | |
设备系统 | I5系统 | |
夹具单位 | 自制夹具 | |
加工日期 | 2016-08-05 |
切削参数 | |||||||
工步号 | 工步内容 | 工艺设备 | 主轴转速 | 工作进给 | 切削深度 | 进给次数 | 工时 |
r/min | mm/R | mm | s | ||||
OP10 | 车外圆端面 | 0.4外圆刀 | 800 | 0.2 | 1 | 1 | 68 |
OP20 | 内孔清根角 | 0.4内孔刀 | 800 | 0.15 | 1 | 1 | 10 |
OP30 | 内槽开粗 | 0.2斜尖刀 | 800 | 0.2 | 1 | 1 | 69 |
OP40 | 精车外圆 | 0.2外圆刀 | 800 | 0.08 | 1 | 70 | |
OP50 | 精车内孔 | 0.4内孔刀 | 800 | 0.07 | 1 | 16 | |
OP60 | 精车内槽 | 0.2斜尖刀 | 800 | 0.08 | 1 | 64 |
1 自制两个工装 保证工件的加工精度
2 工件圆度要求较高 常规的装夹方式无法保证加工质量合效率

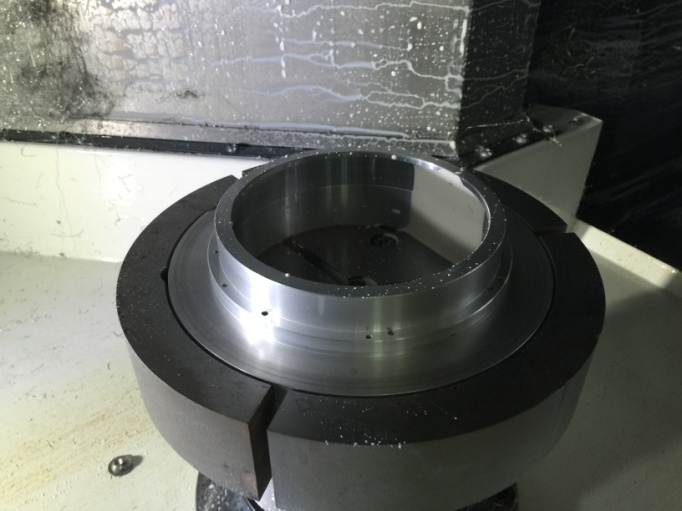

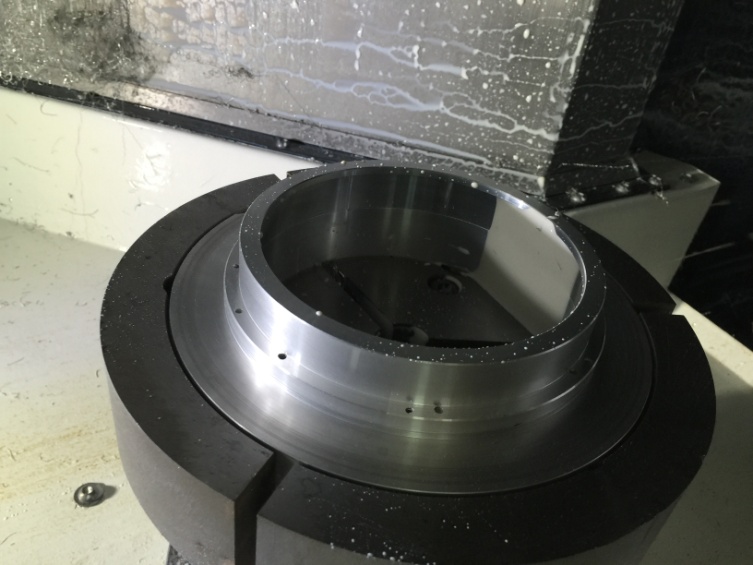

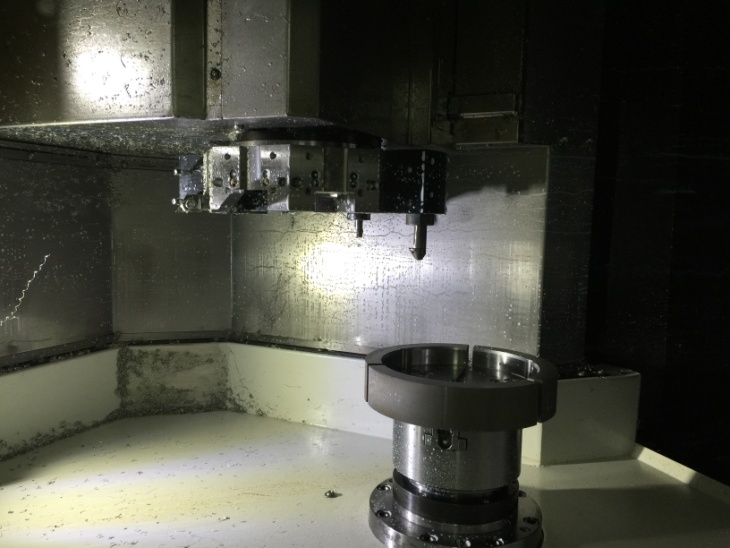

3 用户自制夹具下图 保证工件加工

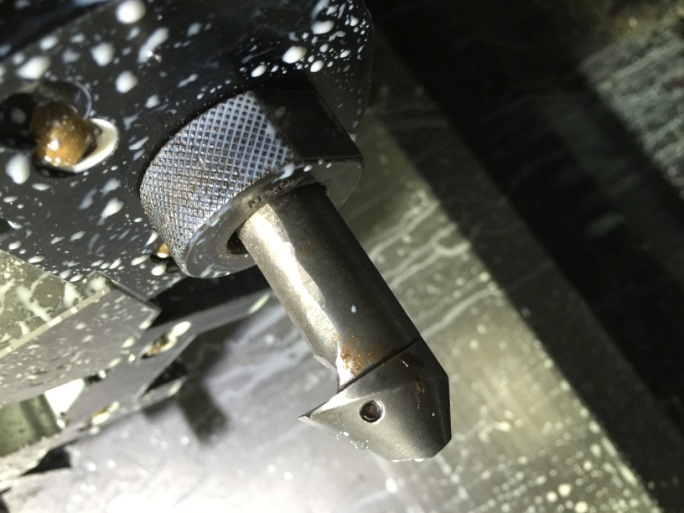

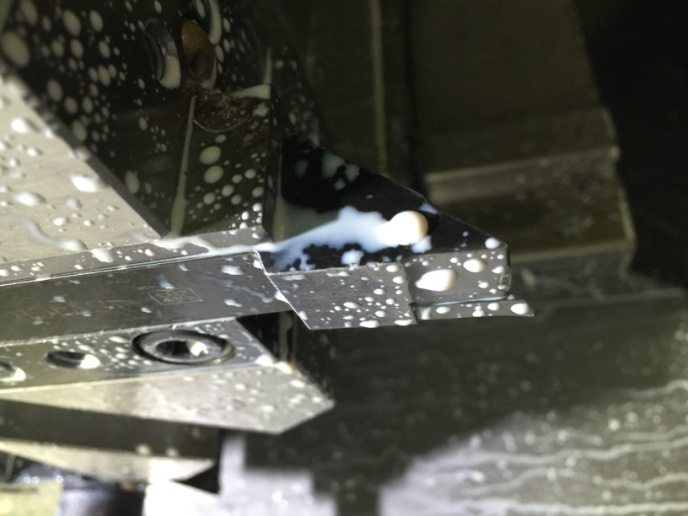

所用4把刀具下图

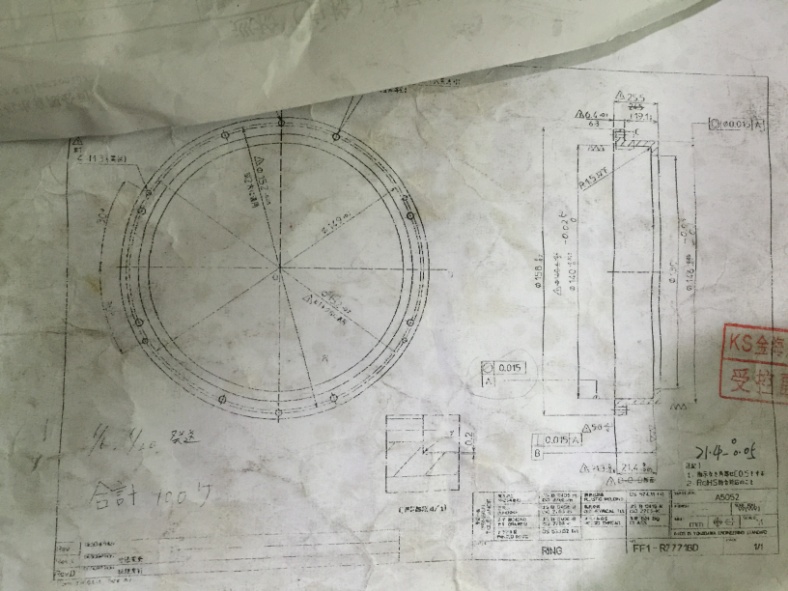

四零件图纸

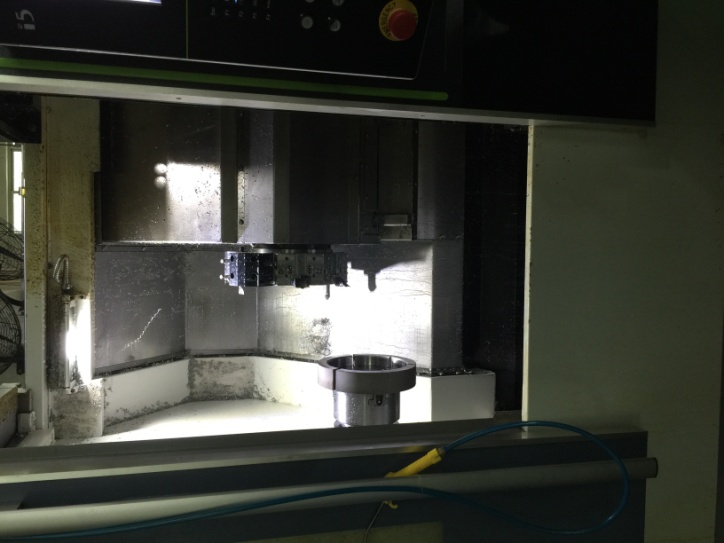

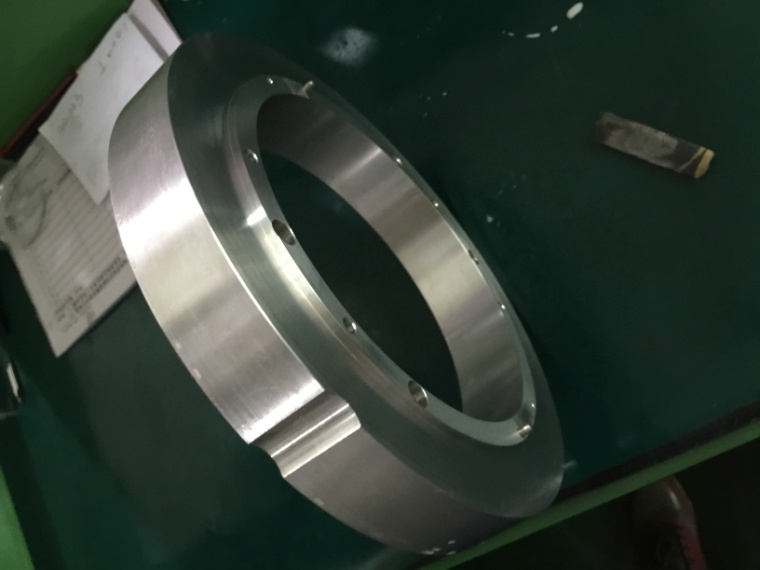

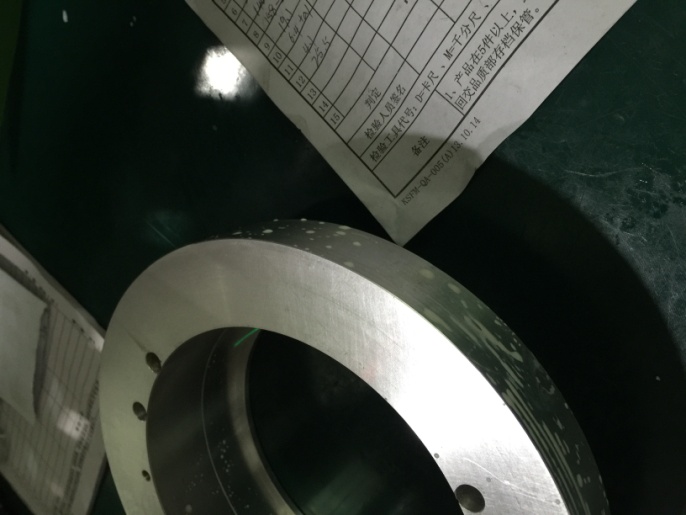

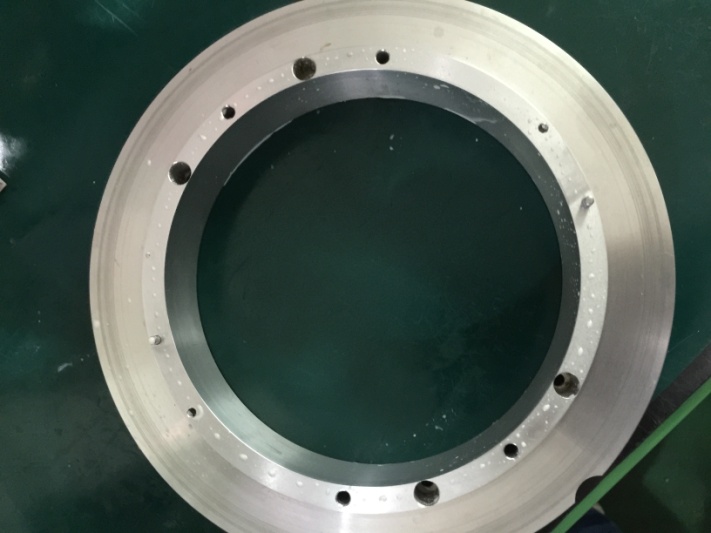

五、用户现场照片:零件、工装夹具、特殊刀具、现场照片等
G90G95
M8
T6D1M4S800
G0X158Z20
Z-16.
G1Z-26.3F0.2
X159
G0Z-18.4
G1X147.5
G0Z-18.X162.
G1Z-18.7
X147.5
G0Z-18.X162.
G1Z-19.
X147.5
G1X149.Z-18.5F0.35
G0Z0.4
G1X127.F0.2
Z1.
G0X148.
G1Z0.05
X127.
Z1.
G0X146.5
G1Z-19
X147
G0Z1
X146.1
G1Z-19.05
X159.
G0Z20.
X180.Z150.
M1
T7D1M4S800
M8
G0X131.2Z20.
Z1.
G1Z0.F0.06
X129.9ANG=225.F0.15
Z-7
X129.F0.3
G0Z20.
X150.Z120.
M1
T1D1M4S800
M8
G0X126.Z30.
Z-4.7
G1X138.8F0.2
Z-5.
G0X126.
Z-4.5
G1X138.8
Z-5.
G0X126.
Z-4.3
G1X138.8
Z-5.
G0X126.
Z-4.16
G1X138.8
X137.Z-5.
G0Z-26.
G1X139.
Z-4.2
X138
G0Z-26
G1X139.5
Z-4.2
X138
G0Z-26
X139.92
G1Z-4.16
X128
G0Z100.
M1
T3D1M4S800
M8
G0X162.Z20.
Z-26.3
G1X157.9F0.15
Z-19.72F0.08
Z-19.06ANG=315.
X145.925
Z-0.6
Z0.ANG=315.
X129
G0Z20.
X160.Z150.
M1
T7D1M4S800
G0X131.3Z20
Z1
G1Z0.03F0.1
X130.ANG=225.F0.07
Z-5.5
X129F0.3
G0Z20
M9
M5
G0X150Z100
M0
T1D1M4S800
M8
G4H2.
G0X127.Z30.
Z-3.525
G1X130.F0.15
Z-4.135ANG=135.F0.08
G1X139.8F0.1
X138.Z-5.
G0Z-26.
G1X139.987F0.08
Z-4.125
X128.
G0Z20
X150.Z120.
M1
M9
M5
M30
